(812) 9344439, www.9344439.ru
5
мощности и + 14
°
С - при работе на мощности в 65% от максимума. В любом случае температура
воздуха после нагрева не должна быть ниже + 42
°
С, а температура продуктов сгорания на выходе
ниже + 140
°
С. Температура продуктов сгорания ниже 140°С означает длительные периоды
образования конденсата продуктов сгорания внутри теплообменного модуля, в этом случае
необходимо заказывать агрегаты с исполнением теплообменника полностью из нержавеющей
стали, а также организовывать слив конденсата из теплообменника.
Агрегаты серий GE, GEO, GP имеют исполнение корпуса с защитой от атмосферных осадков.
Отсек для размещения горелки и автоматики имеет степень защиты IP 44.
Включение стандартных воздухонагревателей серий GE, GEO, GP допускается при минимальной
температуре воздуха в зоне электродвигателей вентиляторов – минус 20°С, что обусловливается
характеристиками используемого электродвигателя (подшипников). Стандартные вентиляторы
укомплектованы необслуживаемыми подшипниками, в которых при длительном простое при
температурах ниже минус 20°С может замерзнуть смазка. Если уличные агрегаты не планируется
выключать в холода или перед включением после длительного простоя режимом эксплуатации
предусмотрен обогрев подшипников (уличный воздухонагреватель начнёт работу на теплом
рециркулируемом воздухе), то дополнительные морозостойкие вентиляторы не нужны. При работе
электродвигатель и себя, и собственные подшипники (посредством трения) достаточно обогревает.
Иначе нужно заказывать воздухонагреватели со специальными вентиляторами для температур до
минус 55°C.
Стандартное уличное исполнение камеры/отсека для размещения горелки: защищена от осадков
только оцинкованным листом с порошковой окраской.
Такое исполнение может быть использовано
в России, если нет длительных выключений
горелки в холода. Минимальная
температура, при которой может
включаться горелка после длительного
простоя – минус 15°С. Если же горелку не
выключать в морозы, то в процессе работы
она достаточно обогревает себя и
пространство вокруг. Иначе, при
необходимости выключать горелку на
выходные дни (и т.п.) зимой, нужна
дополнительная защита от охлаждения
горелки до температур ниже минус 15°С.
Можно самостоятельно на месте монтажа
произвести теплоизоляцию отсека горелки
изнутри и установить внутрь
дополнительный электрический нагреватель
или же заказать агрегаты с заводским
исполнением отсека горелки для особо низких температур. Повторимся - компания CMT clima
производит панели толщиной 22 и 45 мм.
Стандартная величина нагрева воздуха при прохождении через воздухонагреватели (ΔT): 20–45°C.
Уменьшая или увеличивая расход воздуха для определённого типоразмера воздухонагревателя,
можно достичь большей или меньшей ΔT.
При необходимости иметь особенные технические характеристики воздухонагревателей
требуется запросить агрегаты специального исполнения. Агрегаты специального исполнения
дороже, чем приведенные в прайс-листе, поэтому целесообразно выполнять проектирование,
базируясь на стандартных моделях, или рассмотреть возможность самостоятельной сборки
установки с необходимыми параметрами на основе отдельно продаваемого теплообменного модуля
(серия GR). Бланк запроса заказных установок приведен на странице 17 данного проспекта.

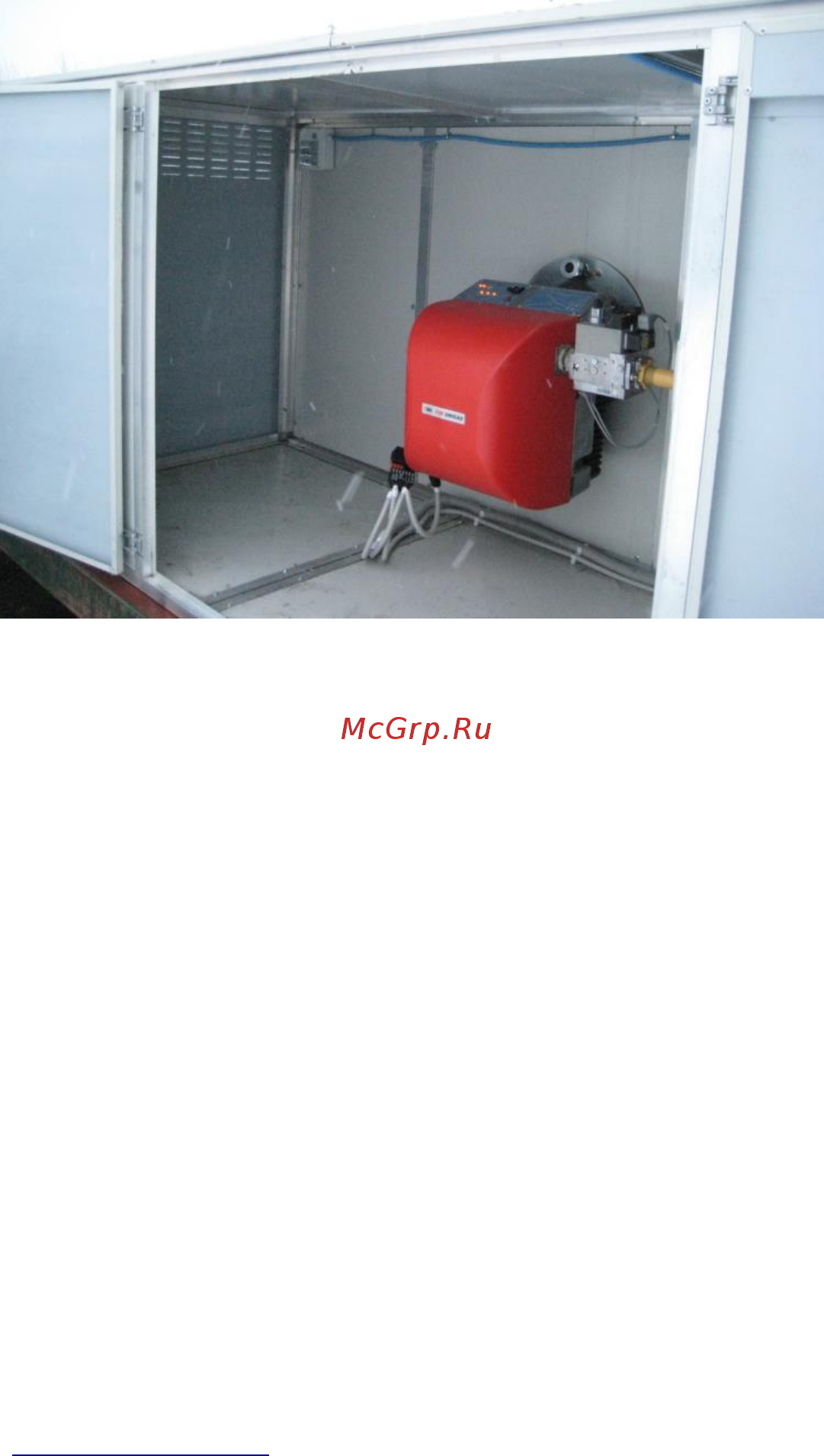

Стандартный "отсек горелки" GEO375.
В эксплуатации с 2008 года, г. Пермь.
