Инструкция по монтажу осушителя CR900 Стр. 16

1 – Электронные часы, Р3

2 – Индикатор HL2, красный, термореле, выключен

3 - Индикатор HL1, зеленый, питание осушителя

4 - Индикатор HL3, желтый, электронагревательная группа 2, включен

5 - Индикатор HL4, желтый, работа вентилятора на линии регенерирующего воздуха

6 – Кабельный вход PG13.5, шнур питания

7 - Кабельный вход PG9, для гидростата

8 - Кабельный вход PG9, свободный

9 – Аварийный выключатель, QS1

10 – Кнопка сброса для терморегуляторов ST1, ST2

11 – Переключатель режимов работы SA1, “MAN”, “0”, “AUTO”

12 – Электронный терморегулятор с индикатором BT1

13 – Крышка коробки управления

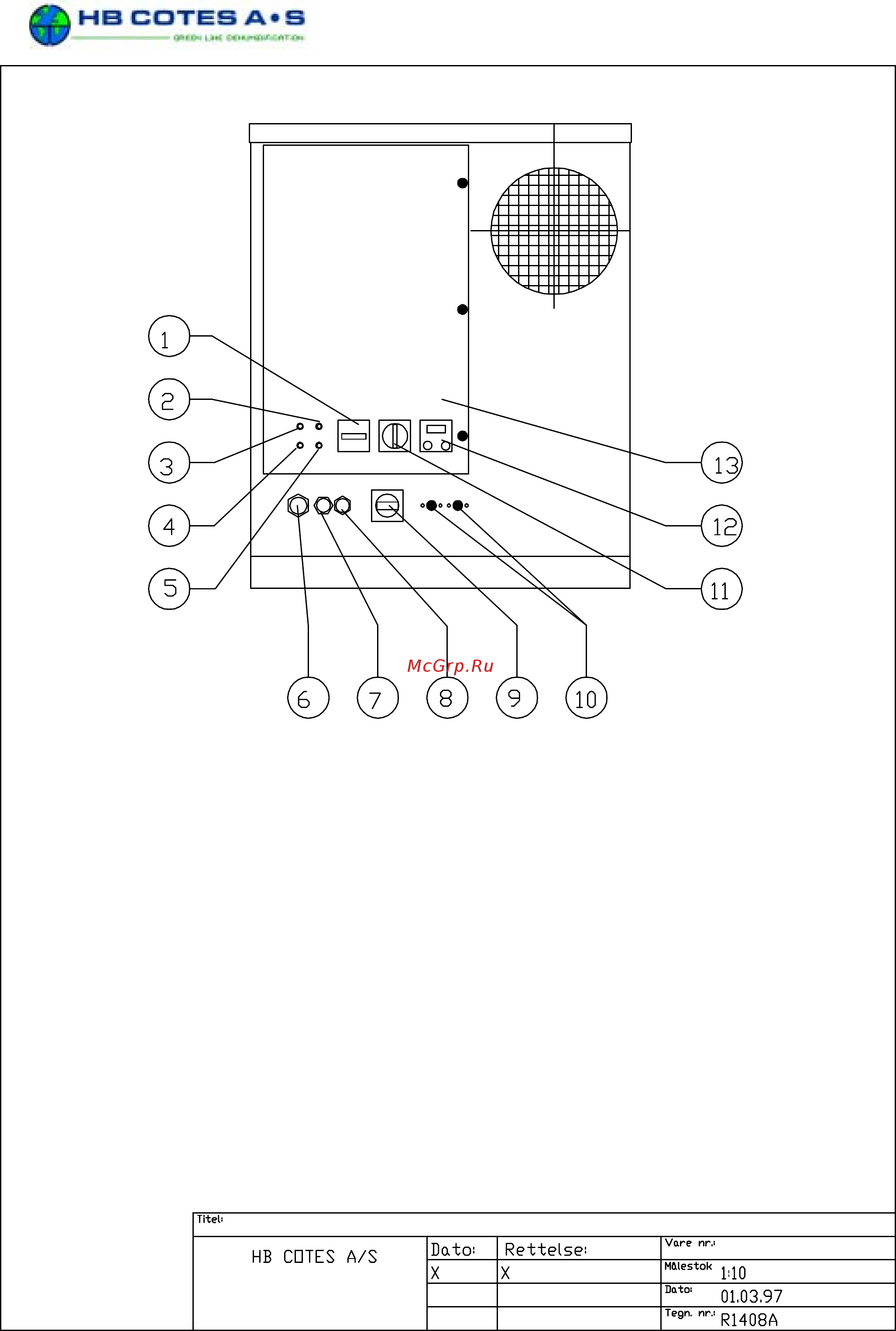

КОМПОНОВКА ВНЕШНИХ ЭЛЕКТРИЧЕСКИХ ЭЛЕМЕНТОВ
