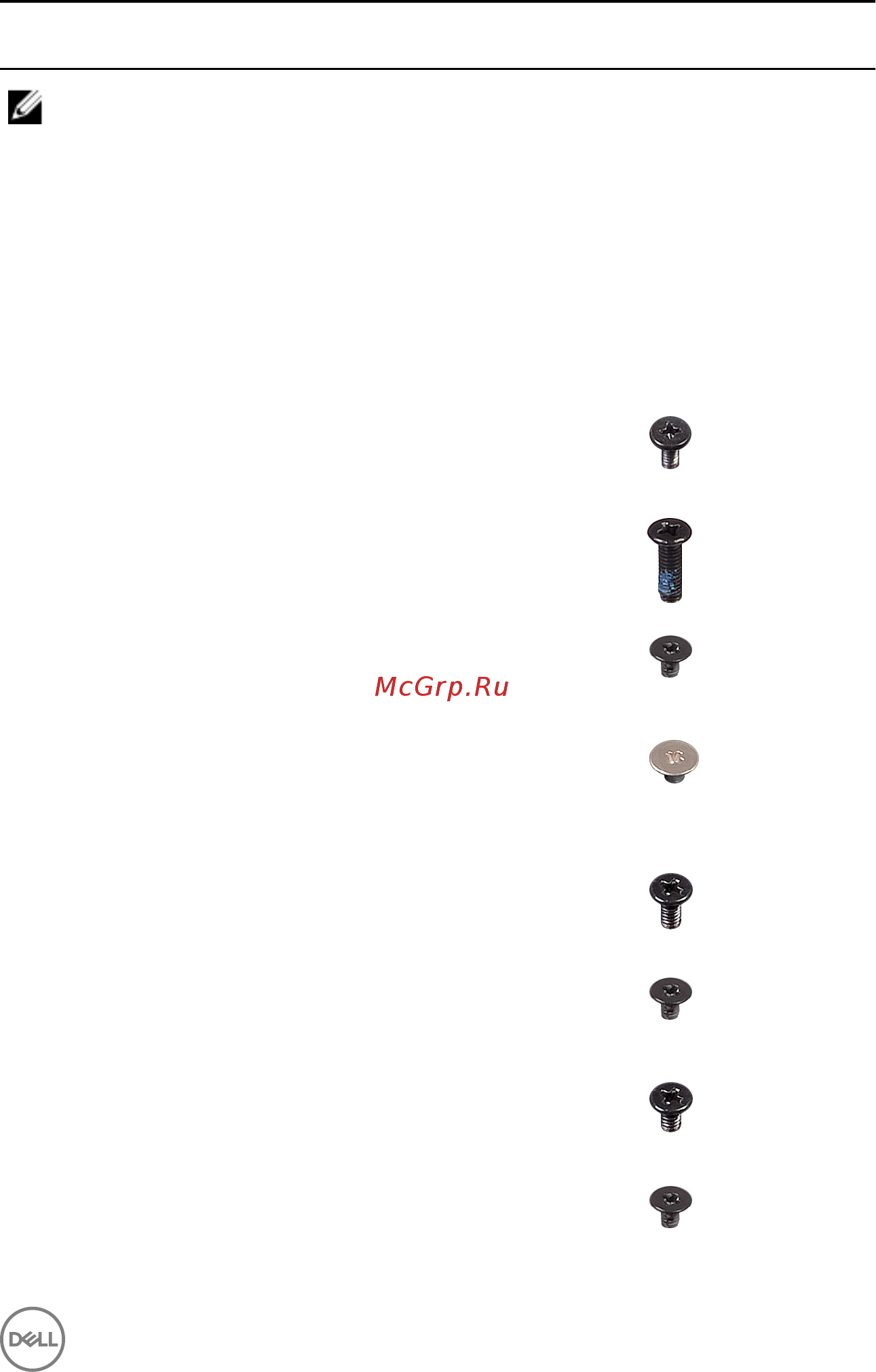

Компонент Крепится к Тип винта Количе
ство
винта
ПРИМЕЧ
АНИЕ:
Только
для
компьют
еров,
поставл
яемых с
оптическ
им
диском
Нижняя
крышка
Упор для рук и
клавиатура в
сборе
M2x4 1
Нижняя
крышка
Упор для рук и
клавиатура в
сборе
M2,5x7 6
Аккумулятор Упор для рук и
клавиатура в
сборе
M2x3 4
Панель
дисплея
Задняя крышка
дисплея и
антенна в
сборе
M2x2 4
Вентилятор Упор для рук и
клавиатура в
сборе
M2,5x5 3
Жесткий диск
в сборке
Упор для рук и
клавиатура в
сборе
M2x3 4
Консоль
жесткого
диска
Жесткий диск M3x3 4
Радиатор Системная
плата
M2x3 3
15
Содержание
- Inspiron 15 5000 руководство по обслуживанию 1
- Предостережение пометка предостережение указывает на потенциальную опасность повреждения оборудования или потери данных и подсказывает как этого избежать 2
- Предупреждение пометка предупреждение указывает на риск повреждения оборудования получения травм или на угрозу для жизни 2
- Примечание пометка примечание указывает на важную информацию которая поможет использовать данное изделие более эффективно 2
- Примечания предостережения и предупреждения 2
- Inspiron 15 5000 руководство по обслуживанию 3
- Извлечение оптического дисковода 0 3
- Подготовка к работе с внутренними компонентами компьютера 2 3
- После работы с внутренними компонентами компьютера 9 3
- Снятие нижней крышки 4 3
- Содержание 3
- Установка нижней крышки 31 3
- Установка оптического дисковода 3 3
- Извлечение модулей памяти 36 4
- Извлечение платы беспроводной сети 40 4
- Извлечение платы разъема оптического привода 5 4
- Снятие батареи 3 4
- Установка батареи 35 4
- Установка модулей памяти 38 4
- Установка платы беспроводной сети 43 4
- Извлечение батарейки типа таблетка 48 5
- Извлечение вентилятора 3 5
- Извлечение твердотельного накопителя 57 5
- Установка батареи типа таблетка 51 5
- Установка вентилятора 6 5
- Установка платы разъема оптического привода 7 5
- Установка твердотельного накопителя 59 5
- Замена сенсорной панели 8 6
- Извлечение динамиков 9 6
- Извлечение жесткого диска 1 6
- Извлечение сенсорной панели 5 6
- Снятие радиатора 72 6
- Установка динамиков 1 6
- Установка жесткого диска 4 6
- Установка радиатора 4 6
- Извлечение платы ввода вывода 85 7
- Извлечение платы кнопки питания 89 7
- Снятие дисплея 8 7
- Снятие разъема адаптера питания 5 7
- Установка дисплея 3 7
- Установка платы ввода вывода 88 7
- Установка разъема адаптера питания 77 7
- Извлечение системной платы 94 8
- Снятие кнопки питания со сканером отпечатка пальца 101 8
- Снятие упора для рук и клавиатуры в сборе 105 8
- Установка кнопки питания со сканером отпечатков пальцев 03 8
- Установка платы кнопки питания 92 8
- Установка системной платы 99 8
- Установка упора для рук и клавиатуры в сборе 107 8
- Извлечение камеры 112 9
- Снятие лицевой панели дисплея 09 9
- Снятие панели дисплея 115 9
- Снятие шарниров дисплея 20 9
- Установка камеры 114 9
- Установка лицевой панели дисплея 11 9
- Установка панели дисплея 18 9
- Установка шарниров дисплея 122 9
- Загрузка драйверов 29 10
- Извлечение кабеля дисплея 123 10
- Снятие задней крышки дисплея и антенны в сборе 126 10
- Установка задней крышки дисплея и антенны в сборе 28 10
- Установка кабеля дисплея 125 10
- Настройка системы 133 11
- Поиск и устранение неисправностей 149 11
- Системный пароль и пароль программы настройки 146 11
- Справка и обращение в компанию dell 155 11
- Инструкции по технике безопасности 12
- Перед началом работы 12
- Подготовка к работе с внутренними компонентами компьютера 12
- Рекомендуемые инструменты 14
- Список винтов 14
- После работы с внутренними компонентами компьютера 19
- Извлечение оптического дисковода 20
- Последовательность действий 20
- Последовательность действий 23
- Установка оптического дисковода 23
- Последовательность действий 24
- Предварительные действия 24
- Снятие нижней крышки 24
- Для компьютеров поставляемых без оптического диска 27
- Последовательность действий 31
- Установка нижней крышки 31
- Действия после завершения операции 32
- Для компьютеров поставляемых без оптического привода 32
- Последовательность действий 33
- Предварительные действия 33
- Снятие батареи 33
- Действия после завершения операции 35
- Последовательность действий 35
- Установка батареи 35
- Извлечение модулей памяти 36
- Предварительные действия 36
- Последовательность действий 37
- Действия после завершения операции 38
- Последовательность действий 38
- Установка модулей памяти 38
- Извлечение платы беспроводной сети 40
- Предварительные действия 40
- Последовательность действий 41
- Последовательность действий 43
- Установка платы беспроводной сети 43
- Действия после завершения операции 44
- Извлечение платы разъема оптического привода 45
- Последовательность действий 45
- Предварительные действия 45
- Действия после завершения операции 47
- Последовательность действий 47
- Установка платы разъема оптического привода 47
- Извлечение батарейки типа таблетка 48
- Последовательность действий 48
- Предварительные действия 48
- Для компьютеров поставляемых без оптического диска 49
- Для компьютеров поставляемых без оптического диска 51
- Последовательность действий 51
- Установка батареи типа таблетка 51
- Действия после завершения операции 52
- Извлечение вентилятора 53
- Последовательность действий 53
- Предварительные действия 53
- Действия после завершения операции 56
- Последовательность действий 56
- Установка вентилятора 56
- Извлечение твердотельного накопителя 57
- Предварительные действия 57
- Последовательность действий 58
- Последовательность действий 59
- Установка твердотельного накопителя 59
- Действия после завершения операции 60
- Извлечение жесткого диска 61
- Последовательность действий 61
- Предварительные действия 61
- Действия после завершения операции 64
- Последовательность действий 64
- Установка жесткого диска 64
- Извлечение сенсорной панели 65
- Последовательность действий 65
- Предварительные действия 65
- Действия после завершения операции 68
- Замена сенсорной панели 68
- Последовательность действий 68
- Извлечение динамиков 69
- Последовательность действий 69
- Предварительные действия 69
- Действия после завершения операции 71
- Последовательность действий 71
- Установка динамиков 71
- Последовательность действий 72
- Предварительные действия 72
- Снятие радиатора 72
- Действия после завершения операции 74
- Последовательность действий 74
- Установка радиатора 74
- Последовательность действий 75
- Предварительные действия 75
- Снятие разъема адаптера питания 75
- Действия после завершения операции 77
- Последовательность действий 77
- Установка разъема адаптера питания 77
- Последовательность действий 78
- Предварительные действия 78
- Снятие дисплея 78
- Последовательность действий 83
- Установка дисплея 83
- Действия после завершения операции 84
- Извлечение платы ввода вывода 85
- Последовательность действий 85
- Предварительные действия 85
- Последовательность действий для компьютеров поставляемых без оптического диска 86
- Действия после завершения операции 88
- Последовательность действий 88
- Установка платы ввода вывода 88
- Извлечение платы кнопки питания 89
- Последовательность действий 89
- Предварительные действия 89
- Последовательность действий 92
- Установка платы кнопки питания 92
- Действия после завершения операции 93
- Извлечение системной платы 94
- Предварительные действия 94
- Последовательность действий 95
- Последовательность действий 99
- Установка системной платы 99
- Ввод метки обслуживания в программу настройки bios 100
- Действия после завершения операции 100
- Последовательность действий 101
- Предварительные действия 101
- Снятие кнопки питания со сканером отпечатка пальца 101
- Последовательность действий 103
- Установка кнопки питания со сканером отпечатков пальцев 103
- Действия после завершения операции 104
- Предварительные действия 105
- Снятие упора для рук и клавиатуры в сборе 105
- Последовательность действий 106
- Действия после завершения операции 107
- Последовательность действий 107
- Установка упора для рук и клавиатуры в сборе 107
- Последовательность действий 109
- Предварительные действия 109
- Снятие лицевой панели дисплея 109
- Действия после завершения операции 111
- Последовательность действий 111
- Установка лицевой панели дисплея 111
- Извлечение камеры 112
- Последовательность действий 112
- Предварительные действия 112
- Действия после завершения операции 114
- Последовательность действий 114
- Установка камеры 114
- Последовательность действий 115
- Предварительные действия 115
- Снятие панели дисплея 115
- Последовательность действий 118
- Установка панели дисплея 118
- Действия после завершения операции 119
- Последовательность действий 120
- Предварительные действия 120
- Снятие шарниров дисплея 120
- Действия после завершения операции 122
- Последовательность действий 122
- Установка шарниров дисплея 122
- Извлечение кабеля дисплея 123
- Последовательность действий 123
- Предварительные действия 123
- Действия после завершения операции 125
- Последовательность действий 125
- Установка кабеля дисплея 125
- Последовательность действий 126
- Предварительные действия 126
- Снятие задней крышки дисплея и антенны в сборе 126
- Действия после завершения операции 128
- Последовательность действий 128
- Установка задней крышки дисплея и антенны в сборе 128
- Загрузка аудиодрайвера 129
- Загрузка драйвера видеокарты 129
- Загрузка драйверов 129
- Загрузка usb 3 130
- Загрузка драйвера wi fi 130
- Загрузка драйвера набора микросхем 131
- Загрузка драйвера устройства для чтения карт памяти 131
- Загрузка сетевого драйвера 132
- Boot sequence 133
- Настройка системы 133
- Клавиши навигации 134
- Клавиши навигация 134
- Обзор bios 134
- Вход в программу настройки bios 135
- Параметры настройки системы 135
- Назначение системного пароля и пароля программы настройки 146
- Системный пароль и пароль программы настройки 146
- Тип пароля описание 146
- Удаление и изменение существующего системного пароля и или пароля программы настройки системы 147
- Сброс параметров cmos 148
- Удаление забытых паролей 148
- Перепрограммирование bios 149
- Перепрограммирование bios usb ключ 149
- Поиск и устранение неисправностей 149
- Диагностика расширенной предзагрузочной оценки системы epsa 150
- Запуск диагностики epsa 151
- Индикаторы диагностики системы 151
- Включение выключение питания wi fi 153
- Удаление остаточного заряда 153
- Материалы для самостоятельного разрешения вопросов 155
- Справка и обращение в компанию dell 155
- Обращение в компанию dell 156
Похожие устройства
- HP Omen 15-ce029ur 2HQ49EA Инструкция по эксплуатации
- HP 17-bs101ur 2PN23EA Инструкция по эксплуатации
- Xiaomi Mi5SPlus64 Cерый Инструкция по эксплуатации
- Dell Inspiron 3576-2112 Инструкция по эксплуатации
- Asus Zenbook UX330UA-FC297T 90NB0CW1-M07980 Инструкция по эксплуатации
- Ricoh SP C 260SFNw Инструкция по эксплуатации
- Xiaomi REDMI-NOTE-5A-16GB Золотистый, розовый Инструкция по эксплуатации
- Ginzzu RS81D Черный Инструкция по эксплуатации
- HP Pavilion 15-ck006ur 2PP69EA Инструкция по эксплуатации
- Asus ROG GL703VD-EE126T 90NB0GM1-M02410 Инструкция по эксплуатации
- Asus ROG GL553VE-FY421 90NB0DX3-M06360 Инструкция по эксплуатации
- Lenovo IdeaPad 320-15 80XL03MXRK Инструкция по эксплуатации
- HP 250 G6 2LB99EA Инструкция по эксплуатации
- Xiaomi Redmi Note 4 32Gb Grey Инструкция по эксплуатации
- Acer Aspire ES ES1-533-P5ER NX.GFTER.052 Инструкция по эксплуатации
- Prestigio SmartBook 133 S PSB133S01ZFH Инструкция по эксплуатации
- HP 250 G6 1XN72EA Инструкция по эксплуатации
- Asus Zenbook UX310UA-FC468T 90NB0CJ1-M14750 Инструкция по эксплуатации
- Ginzzu RS95D Черный Инструкция по эксплуатации
- Asus VivoBook X554LJ-XO1143T 90NB08I8-M18660 Инструкция по эксплуатации
