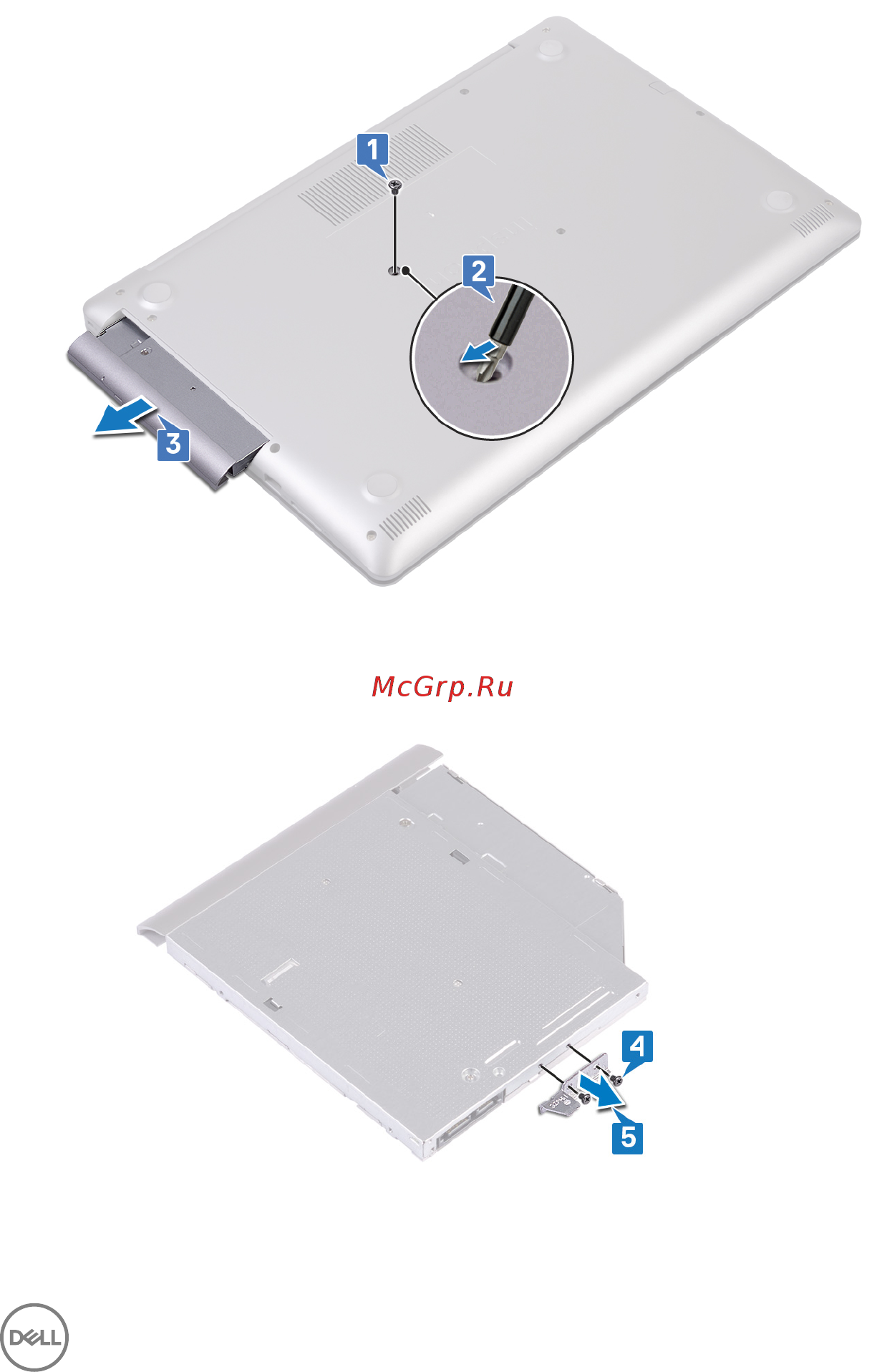

3 Выдвиньте оптический дисковод в сборе из отсека для оптического
дисковода.
4 Открутите два винта (M2x3), которыми скоба оптического диска
крепится к диску.
5 Снимите скобу с оптического диска.
21
