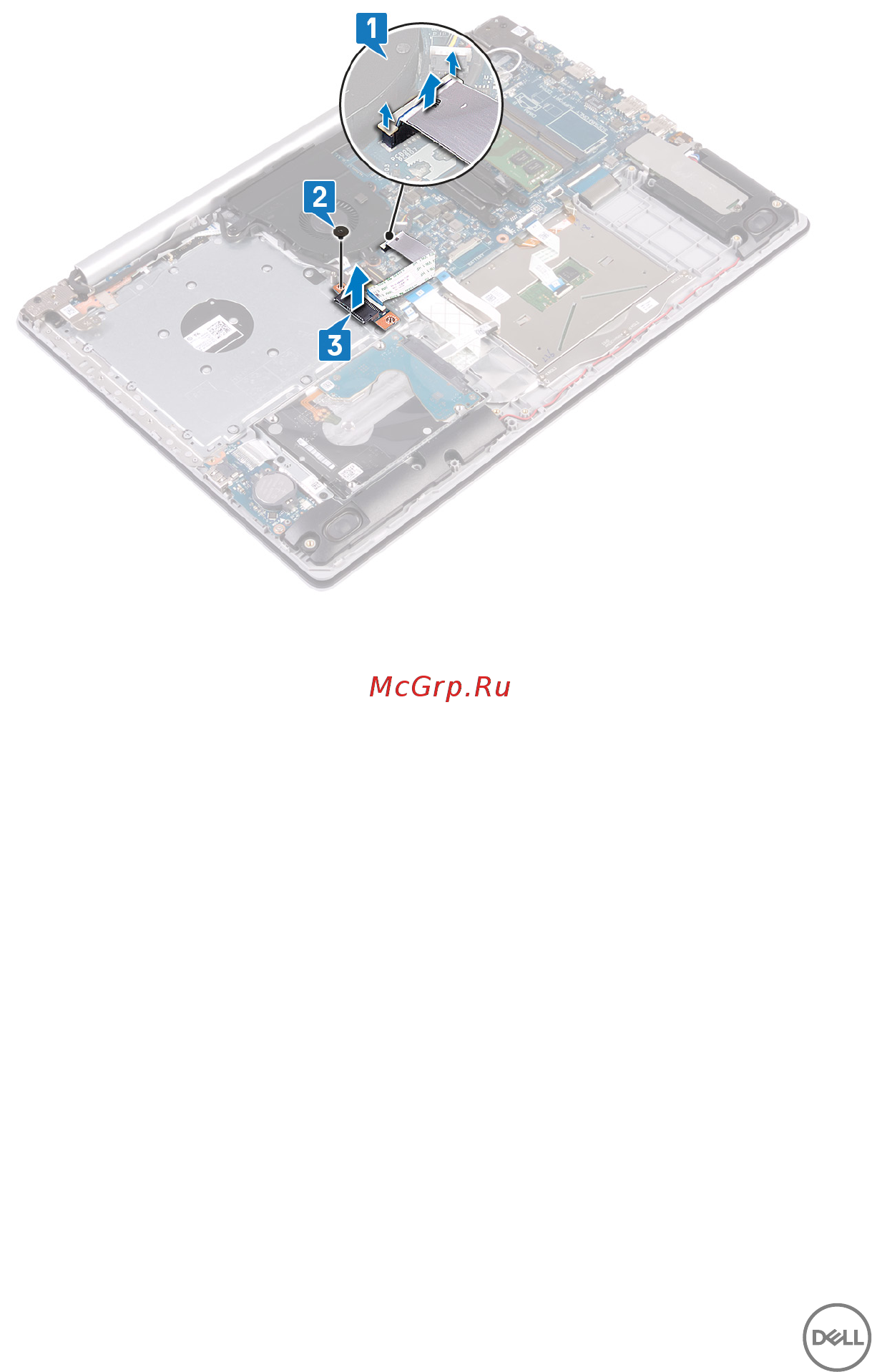

3 Приподнимите плату разъема оптического привода вместе с кабелем и
снимите ее с упора для рук и клавиатуры в сборке.
