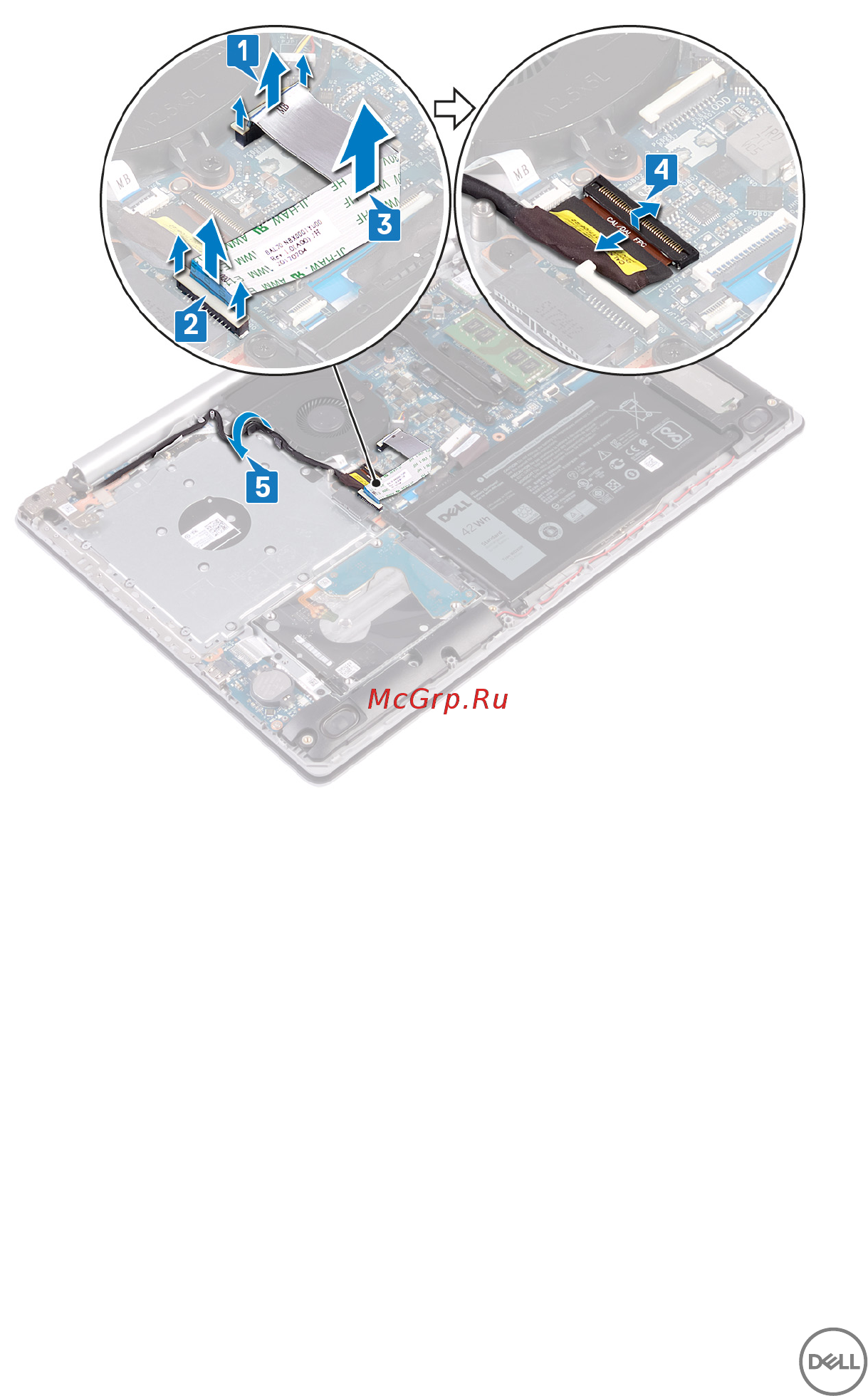

5 Извлеките кабель дисплея из направляющих на вентиляторе.
6 Отсоедините кабель вентилятора от системной платы.
7 Открутите три винта (M2,5x5), которыми вентилятор крепится к упору
для рук и клавиатуре в сборке.
54
