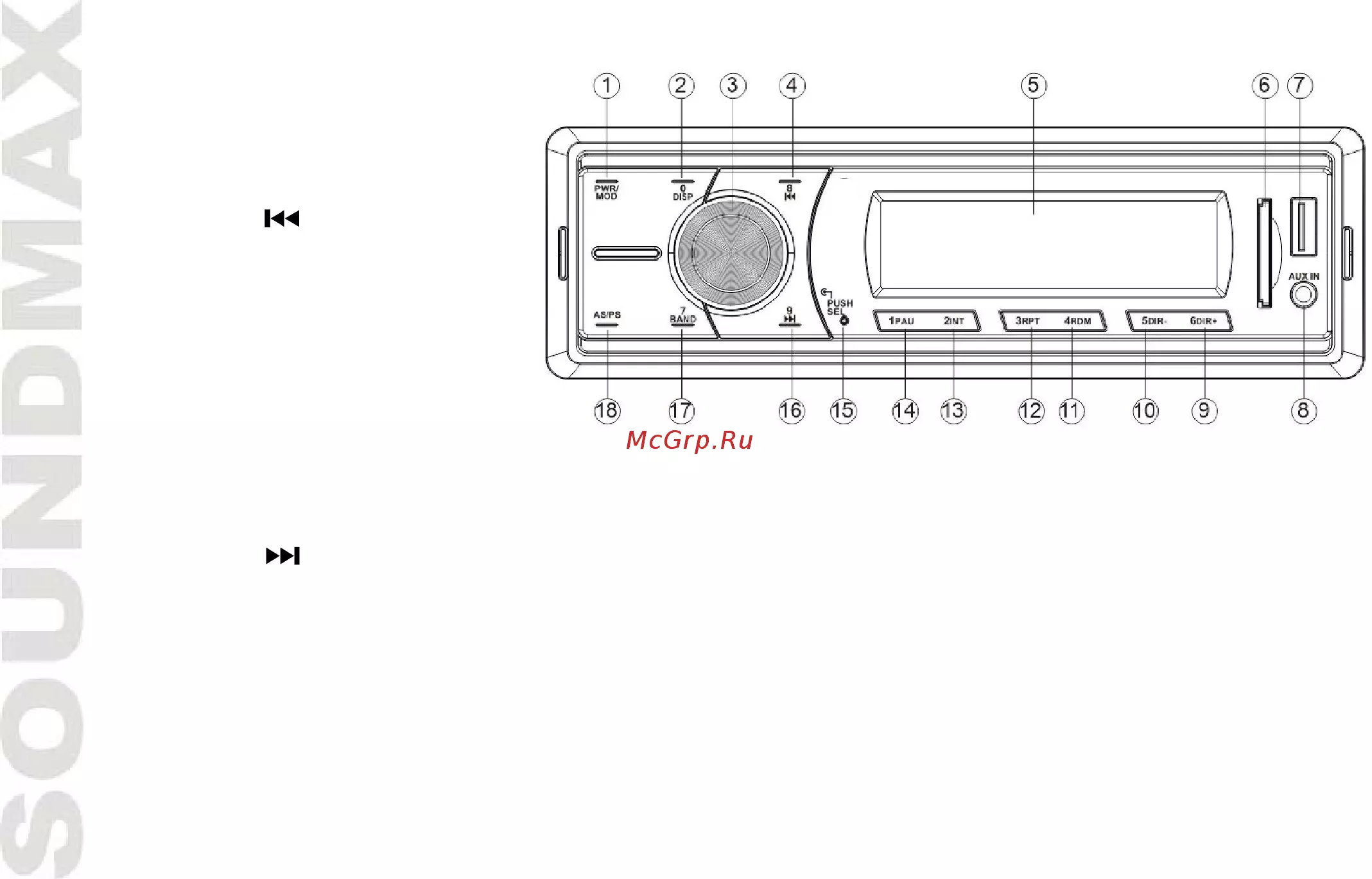

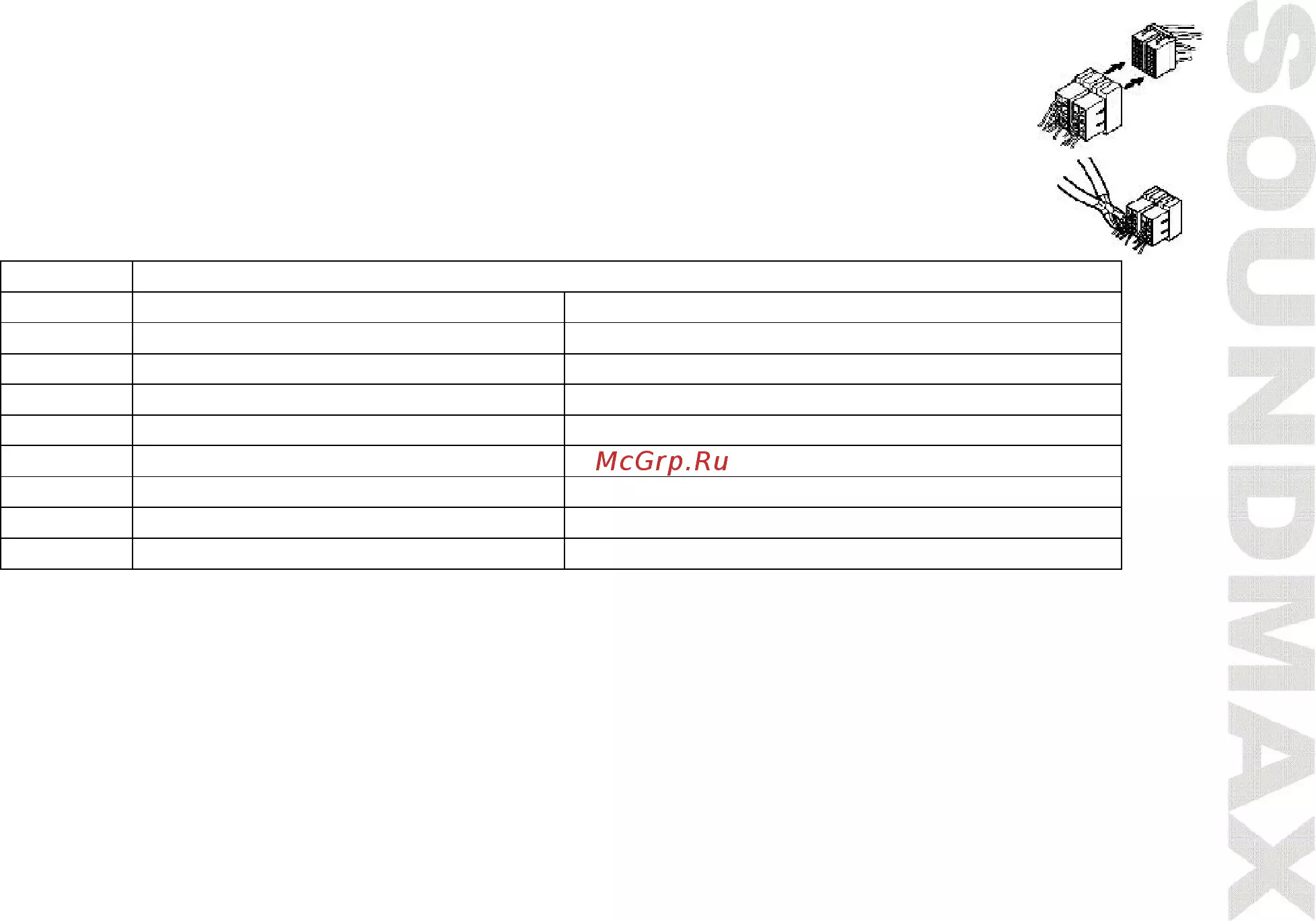

Использование разъема ISO

1. Если в Вашем автомобиле есть разъем ISO, произведите подключение, как

показано на рисунке.

2. Для подключений без разъемов ISO внимательно проверьте все провода перед

подключением, неправильное подключение может привести к повреждениям

изделия. Обрежьте разъем, подключите головки разъема к шнуру питания батареи

в соответствии с приведенной таблицей.

Номер Функция

Разъем A Разъем B

1 - Задний правый (+)

2 - Задний правый (-)

3 - Передний правый (+)

4 Питание 12В (+) Передний правый (-)

5 Питание антенны Передний левый (+)

6 - Передний левый (-)

7 Зажигание Задний левый (+)

8 Заземление Задний левый (-)

Провод питания антенны предназначен для подачи питания на антенну и для удаленного управления

дополнительным усилителем.
