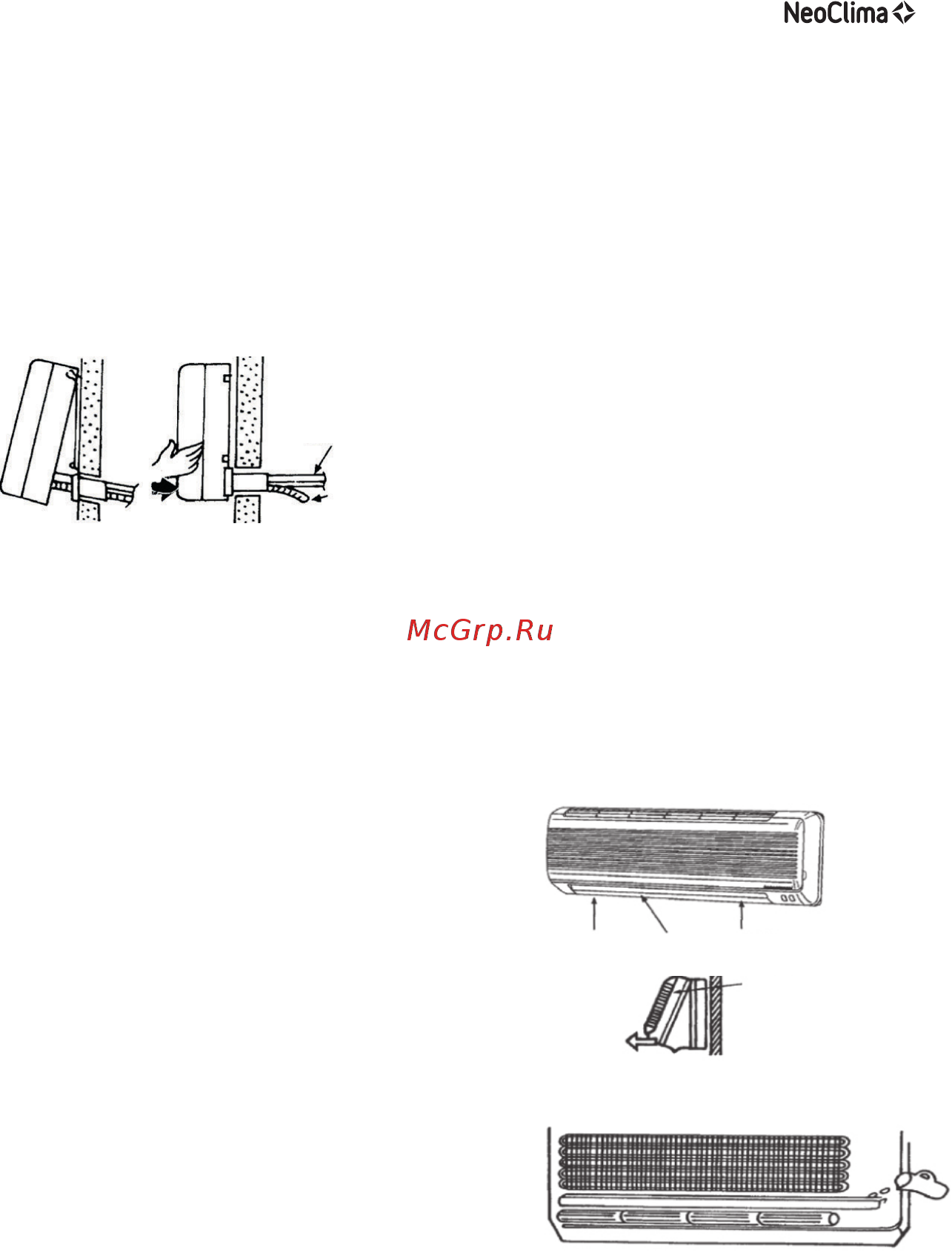

Расположите соединительные трубы, кабель, сливной шланг так, как показано на

рисунке, а затем подсоедините дренажный шланг к сливному отверстию.

Место соединения трубы и внутреннего блока оберните изоляционным рукавом, а

уже затем изоляционной лентой, чтобы избежать конденсата.

Скрепите соединительные трубы, кабели и дренажный шланг вместе виниловой

лентой.

Повесьте внутренний блок на пластину и убедитесь, что он расположен по центру

пластины.

Толкайте устройство в левую

и правую нижние стороны

монтажной пластины до тех пор,

пока крючки плотно не войдут в

пазы (до щелчка).

Проверка слива воды

1. Снятие крышки передней панели.

• Снимите переднюю панель, выполнив

следующие действия: Поверните

вертикальные направляющие

воздушного потока из положения “Г’

в горизонтальное положение.

• Как показано на рис., удалите две

заглушки, а затем открутите два

фиксирующих шурупа.

• Потяните переднюю панель на себя и

снимите её.

Чтобы поставить назад переднюю панель,

поверните вертикальные направляющие

воздушного потока из положения “Г’ в

горизонтальное положение, а затем действуйте

в соответствии с третьим и вторым пунктами. Вам необходимо проверить, плотно ли

передняя панель в верхней части закрепилась в фиксирующих пазах.

2. Проверка слива воды.

• Вылейте чашку воды в желоб (канавку).

• Проверьте, вытекает ли вода через сливное отверстие.

Соединительный

электрический провод

Сливная труба

Шуруп Шуруп

Передняя

панель

Потяните переднюю панель

на себя и снимите ее

Вертикальные

жалюзи
