Схема электрического подключения постоянного тока

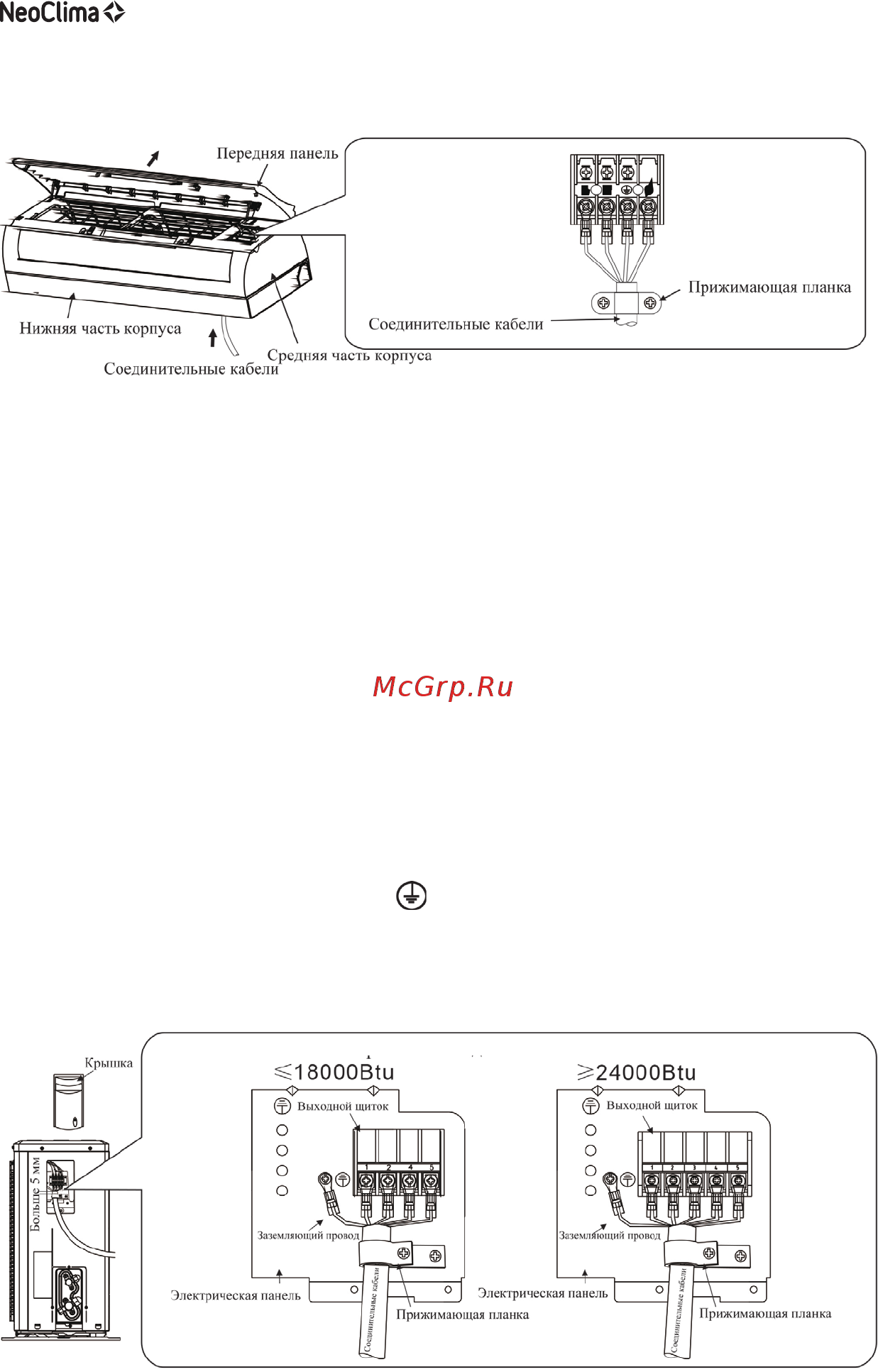

Откройте переднюю панель, если во внутреннем блоке есть сигнальный провод,

пожалуйста, отсоедините среднюю часть корпуса и пропустите провод через нижнюю

часть корпуса, а затем соедините сигнальные провода внутреннего и наружного

блоков.

Подключение наружного блока

• Отвинтите винт и снимите крышку выходного щитка

• Подключите соединительные провода к выходному щитку наружного блока

также, как они подключены во внутреннем блоке

• Подключение заземляющего провода:

1. Ослабьте заземляющий винт электрической панели.

2. Соедините провод заземления с заземляющим винтом, а затем закрутите

его туда, где он был ранее (« »).

• Зафиксируйте провод с помощью крепежной планки

• Установите обратно крышку щитка

Схема электрического подключения постоянного тока
