www.timberk.com • электрический накопительный водонагреватель
7
Монтаж водонагревателя
ПРИМЕЧАНИЕ!
Пожалуйста, для установки водонагревателя используй-
те принадлежности, предоставленные производителем.
Электрический водонагреватель нельзя крепить на сте-
не до того, как вы убедитесь, что кронштейн установлен
надёжно и прочно. В противном случае электрический
водонагреватель может упасть со стены, что может
привести к его повреждению и даже к серьёзным про-
исшествиям с причинением вреда здоровью и получе-
нием травм. При определении точек для отверстий под
анкерные болты* следует предусмотреть свободное
пространство между нижней частью водонагревателя и
полом не менее 0,6 м.

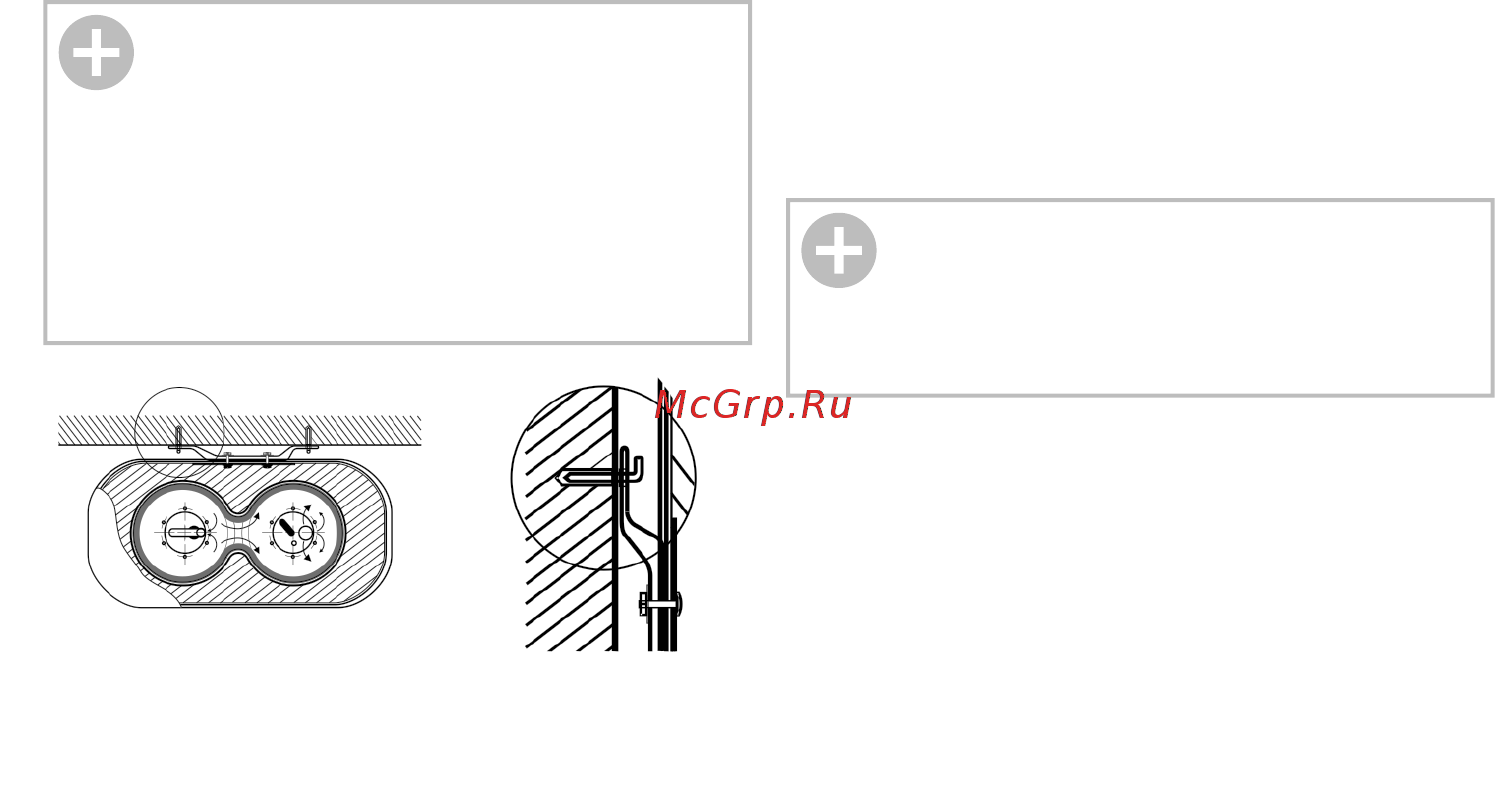

Вид сверху
Рис. 4Рис. 3
После того, как вы выбрали правильное место уста-
новки водонагревателя, определите точки для отвер-
стий под анкерные болты* с крюками (определяются в
соответствии со спецификацией прибора, который вы
выбрали). Просверлите в стене два отверстия соответ-
ствующей глубины с использованием сверла, подходя-
* не входит в комплект поставки
ПРИМЕЧАНИЕ!
Водонагреватель является прибором, действующим та-
ким образом, что давление воды в водонагревателе, со-
ответствует давлению воды в водопроводной магистра-
ли. Если в магистрали давление превышает 0,7 МПа, то
следует смонтировать перед водонагревателем редук-
тор давления, чтобы давление не превышало 0,7 МПа.
щего по размеру под анкерные болты*, вставьте винты,
поверните крюк вверх, плотно затяните гайки и затем
повесьте электрический водонагреватель на эти крюки
(см. Рис. 3, 4).
Подключение к водопроводной магистрали
1. Водонагреватель подключается к водопроводной маги-
страли с давлением минимум 0,1 МПа, максимум 0,7 МПа.
2. Для подключения водонагревателя к водопроводу
применяются трубы диаметром G1/2.
3. Для предотвращения протечки при подсоединении
труб используйте резиновые уплотнительные проклад-
ки на резьбовых окончаниях труб.
4. На входной патрубок обозначенный голубым цветом
и стрелкой направления течения воды накрутите предо-
хранительный клапан так, чтобы течение воды совпада-
ло с направлением стрелки на корпусе клапана. На от-
верстие сброса давления предохранительного клапана
(см. рис. 8) оденьте дренажную трубку* для отвода воды
(возможно появление при нагревании) в канализацию.
5. Водонагреватель со смонтированным клапаном под-
ключить к водопроводной магистрали – в месте подве-
дения воды установить отсечной кран.
6. К выходному патрубку, обозначенному красным цветом,
подсоединить желаемое количество точек потребления.
