6
7
оптимально 3-8 м
оптимально 4-12 м*
ìèí. 0,4 ì
• расстояние между установками – рекомендует-
ся расстояние от 6 до 12 м для равномерного рас-
пространения тёплого воздуха;
Монтаж прибора
* при горизонтальной установке направляющих.
*для горизонтальной установки направляющих жалюзи
(для прибора BHP-W2-30)
**для симметричной установки направляющих жалюзи под
углом 45°
• дальность струи воздуха;
опт. 3-8 м
6-12 м
• уровень шума оборудования (в зависимости от
акустических особенностей помещения);
• рабочее состояние, отопление – например, обо-
рудование, работающее как дестратификатор;
• направление потока воздуха – направление по-
тока воздуха должно быть установлено так, чтобы
в зоне нахождения людей не появлялись сквозня-
ки. Поток воздуха не должен быть направлен на
стены, колонны, стеллажи, рабочую технику, стан-
ки и т.д.
ìàêñ. 30 ì*
¾²¼Ã. 15 ¾**

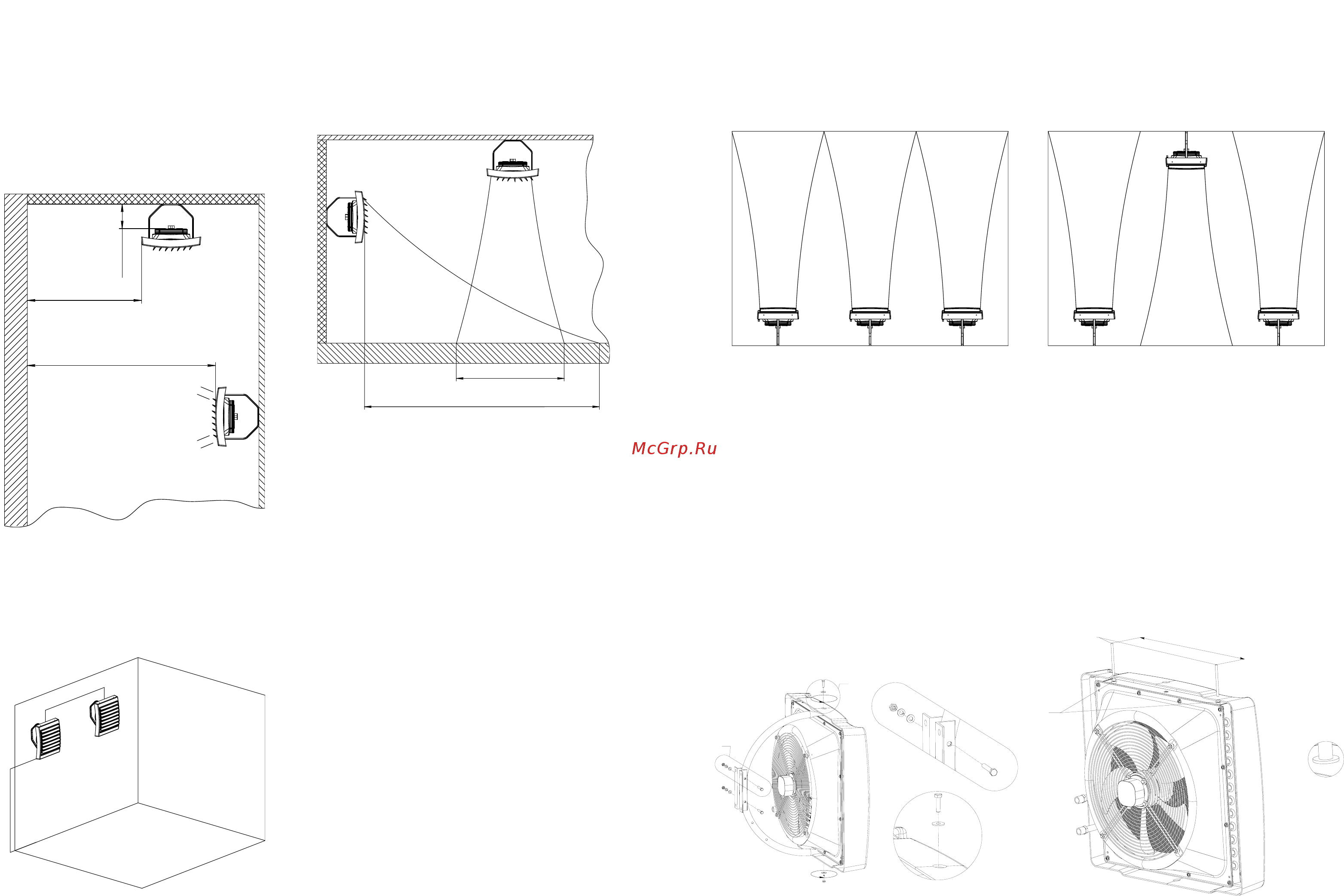

Примерное размещение тепловентиляторов
при настенном монтаже
Вид сверху (вариант 1)
Варианты монтажа
1. Монтаж с кронштейном. Кронштейн доступен
как опция. В комплект с кронштейном входят: болт
М8*55 (4 шт), шайба (4 шт), гровер (2 шт). Для сборки
кронштейна необходимо вставить и затянуть два
болта М8*55, две шайбы, два гровера в отверстия
кронштейна как показано на виде А. Затем вставить
болт М8*55 и шайбу через отверстие в корпусе и
кронштейне (вид Б) и затянуть. Повторите данную
операцию для крепления кронштейна снизу. При-
бор на кронштейне может монтироваться под
углами: 0°, 15°, 30°, 45°, к вертикальной плоскости.
Диапазон поворота 90° относительно оси крепле-
ния. Вращение оборудования установленного на
кронштейне.
2. Монтаж без кронштейна. Оборудование может
монтироваться на любой опоре, обеспечивающей
стабильное и надежное крепление.
Вертикальная установка посредством шпилек
(не входят в комплект поставки): внутри аппа-
рата находятся резьбовые монтажные отверстия
(2 шт) (вид А). Для монтажа обогревателя посред-
ством монтажных шпилек необходимо просверлить
отверстия 8,4-9 мм в панели прибора и вкрутить
шпильки М8 в резьбовые отверстия, предусмотрен-
ные внутри аппарата.
А
Б
А
Б
570
А
Шпильки М8
А
Монтаж прибора
Вид сверху (вариант 2)
При настенном или потолочном монтаже реко-
мендуется брать во внимание следующие пара-
метры:
• высоту монтажа;
Рис. 5
Рис. 7
Рис. 8
Рис. 10
Рис. 9
Рис. 11
Рис. 6
