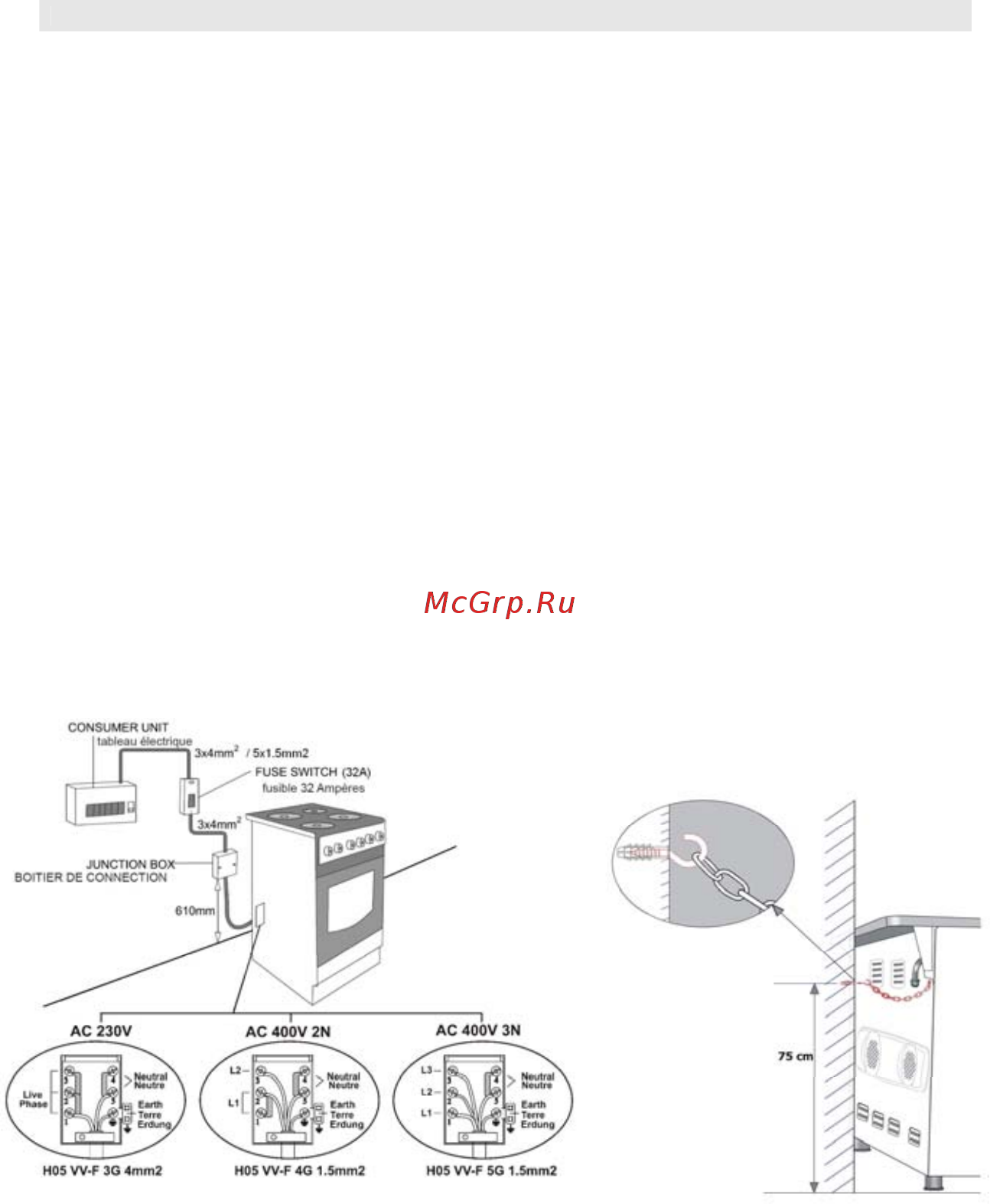

УСТАНОВКА ПЛИТЫ ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ И БЕЗОПАСНОСТЬ 1 В СООТВЕТСТВИИ С ПОТРЕБЛЯЕМОЙ МОЩНОСТЬЮ ПЛИТА ДОЛЖНА БЫТЬ ПОДКЛЮЧЕНА К ПРЕДОХРАНИТЕЛЮ НОМИНАЛЬНЫМ ТОКОМ ОТ 16ДО32 А ДЛЯ ПЛИТ С ДВУМЯ ИЛИ ЧЕТЫРЬМЯ ЭЛЕКТРОКОНФОРКАКМИ И ЭЛЕКТРОДУХОВКОЙ 32А рекомендуется привлекать к электромонтажу квалифицированных специалистов 2 Ваша плита предназначена для эксплуатации при электропитании 220 240В АС 50 60 Нг 230В 400 В 50Гц При несоответствии электропитания обратитесь в службу сервиса 3 Плита должна быть соединена с электросетью с помощью розетки и вилки с заземляющими контактами Если это не возможно немедленно обратитесь в службу электроснабжения Производитель не отвечает за дефекты возникшие из за присоединения плиты без заземляющего контакта Если конец кабеля питания открыт в соответствии с моделью плиты используйте для подсоединения плиты выключатель напряжения в системе электроснабжения 4 Если кабель электопитания плиты повреждён его необходимо немедленно заменить пригласив квалифицированного специалиста для избежания поражения электрическим током 5 Электрический кабель не должен касаться нагревающихся частей плиты СОЕДИНЕНИЕ С ИСТОЧНИКОМ ГАЗА И БЕЗОПАСНОСТЬ 1 Подсоедините шланг к штуцеру Натяните шланг на штуцер не менее чем на 20 мм 2 Для контроля отсутствия утечки газа убедитесь что краны на панели управления закрыты а подача газа включена Нанесите на соединение немного мыльной пены Если имеется утечка газа пузырьки пены будут увеличиваться 3 Плита должна быть установлена на пол и должна использоваться в хорошо вентилируемом помещении 4 Эксплуатируйте Вашу плиту в чистом воздухе ПЕРЕПРОВЕРЬТЕ ГАЗОВЫЕ СОЕДИНЕНИЯ При окончательной установке плиты на место проверьте горизонтальность варочного стола строительным уровнем НЕ ПРОВОДИТЕ ГАЗОВЫЙ ШЛАНГ И ЭЛЕКТРИЧЕСКИЙ КАБЕЛЬ ВБЛИЗИ НАГРЕВАЮЩИХСЯ ПОВЕРХНОСТЕЙ ОСОБЕННО ЗАДНЕЙ ПОВЕРХНОСТИ ДУХОВКИ НЕ ПЕРЕДВИГАЙТЕ ПЛИТУ ПОСЛЕ УСТАНОВКИ ТАК КАК МОЖЕТ ПОЯВИТЬСЯ УТЕЧКА ГАЗА В СЕДИНЕНИЯХ ГАЗОПРОВОДА CONSUMER UNIT
