15D-Link DAP-3860

• Кронштейн для крепления на стену и фиксаторы

• Присоединение антенны к DAP-3860

Снимите защитную пленку с RF-коннекторов N типа на DAP-3860

и внешней антенне. Подключите удлинитель к RF-коннекторам

точки доступа и антенны.

Для уменьшения помех V-образная изоляционная панель на

внешней антенне должна быть размещена между DAP-3860 и

внешней антенной.

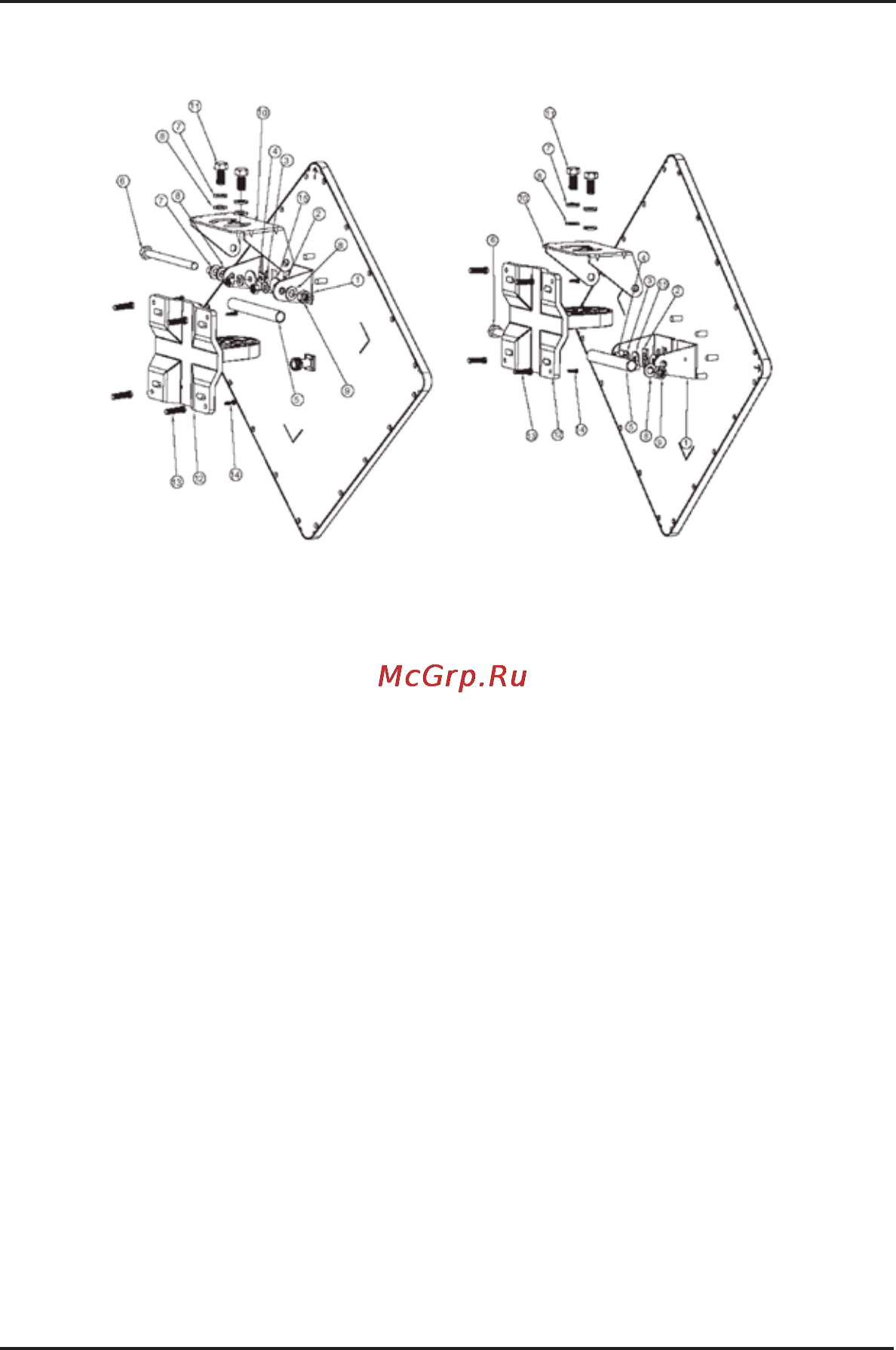

Вертикальная поляризация /

Крепление на стену

Горизонтальная поляризация

/ Крепление на стену

1.Скоба М-типа x1

2.Прокладка x2

3.Гроверная шайба M6 x6

4.Гайка M6-1.0 (10*5) x2

5.Втулка 93.5мм x1

6.Болт XHM8-1.25*120 x1

7.Гроверная шайба M8 x3

8.Кольцевая прокладка M8 x4

9.Гайк а M8 x1

10.Поворотная скоба x1

11.Болт XHM8-1.25*20 x2

12.Основание кронштейна x1

13.Анкеры x4

14.TH 5/32-16*1” x4

15.Кольцевая прокладка M6 x1
