ПЕРЕНАВЕШИВАНИЕ ДВЕРИ

Двери изделия перенавешиваемые (двусторонние), при поставке с фабрики петли

двери всегда справа. Набор для переустановки петель на левую сторону прилагается

к изделию (в коробке).

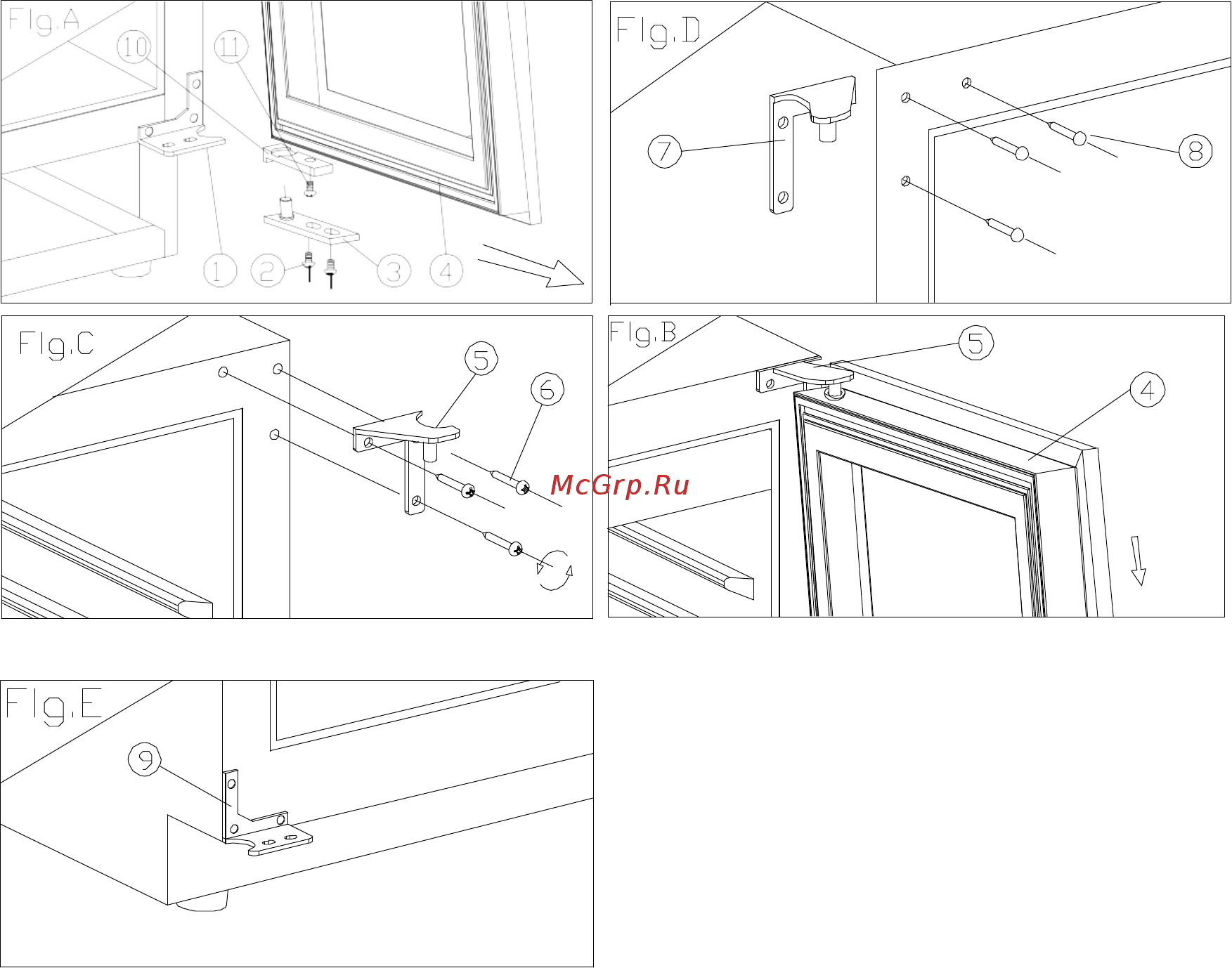

Тип А

1. нижняя петля (правая)

2. винты

3. дверная ось

4. дверь

5. верхняя петля (правая)

6. винты от петель

7. верхняя петля (левая)

8. декоративный гвоздь

9. нижняя петля

(левая)

10. ограничитель двери

11. винт

1. Откройте дверь под углом 90 градусов, выньте 2 винта (2) из нижней дверной оси (3),

снимите дверь (4), снимите крепление оси (3) с двери (рис.А).

2. Отвинтите винт (11), расположенный под дверной рамкой и ограничителем (10) и

переместите его на левый конец дверной рамки (рис. А,В)

3. Выньте 3 винта из креплений (6) из верхней правой петли (5) и удалите ее (рис.С)

4. Удалите декоративный гвоздь (8) с верхнего левого края шкафа и прикрутите верхнюю

петлю (левую) (7) на верхнюю левую часть шкафа с помощью 3 винтов (рис. D)

5. Следуя вышеуказанной процедуре, установите оставшуюся нижнюю петлю слева (9) (рис.

Е)

6. Установите и выровняйте дверь.

7. Закрепите пластиковые заклепки на отверстиях от петель (8).
