DSL-2520U Маршрутизатор ADSL2/2+ c портами USB и
Ethernet
Руководство пользователя
Настройка маршрутизатора
Параметр Описание
Главные настройки
Имя
Название соединения, соответствующего локальному
интерфейсу.
Тип соединения
Тип сетевого протокола, который будет использовать
создаваемое соединение – IPoE.
Разрешить
Флажок, разрешающий использование данного соединения.
Направление Направление данного соединения.
Физический уровень
Физический
интерфейс
Физический интерфейс, к которому привязано данное
соединение – br0.
Настройки IP
IP-адрес
IP-адрес маршрутизатора. По умолчанию задано значение
192.168.1.1.
Сетевая маска
Маска подсети. По умолчанию задано значение
255.255.255.0.
Интерфейс
Название соединения, назначенное системой.
После задания всех необходимых значений нажмите кнопку Сохранить.
На закладке DHCP-сервер Вы можете настроить встроенный DHCP-сервер
маршрутизатора.

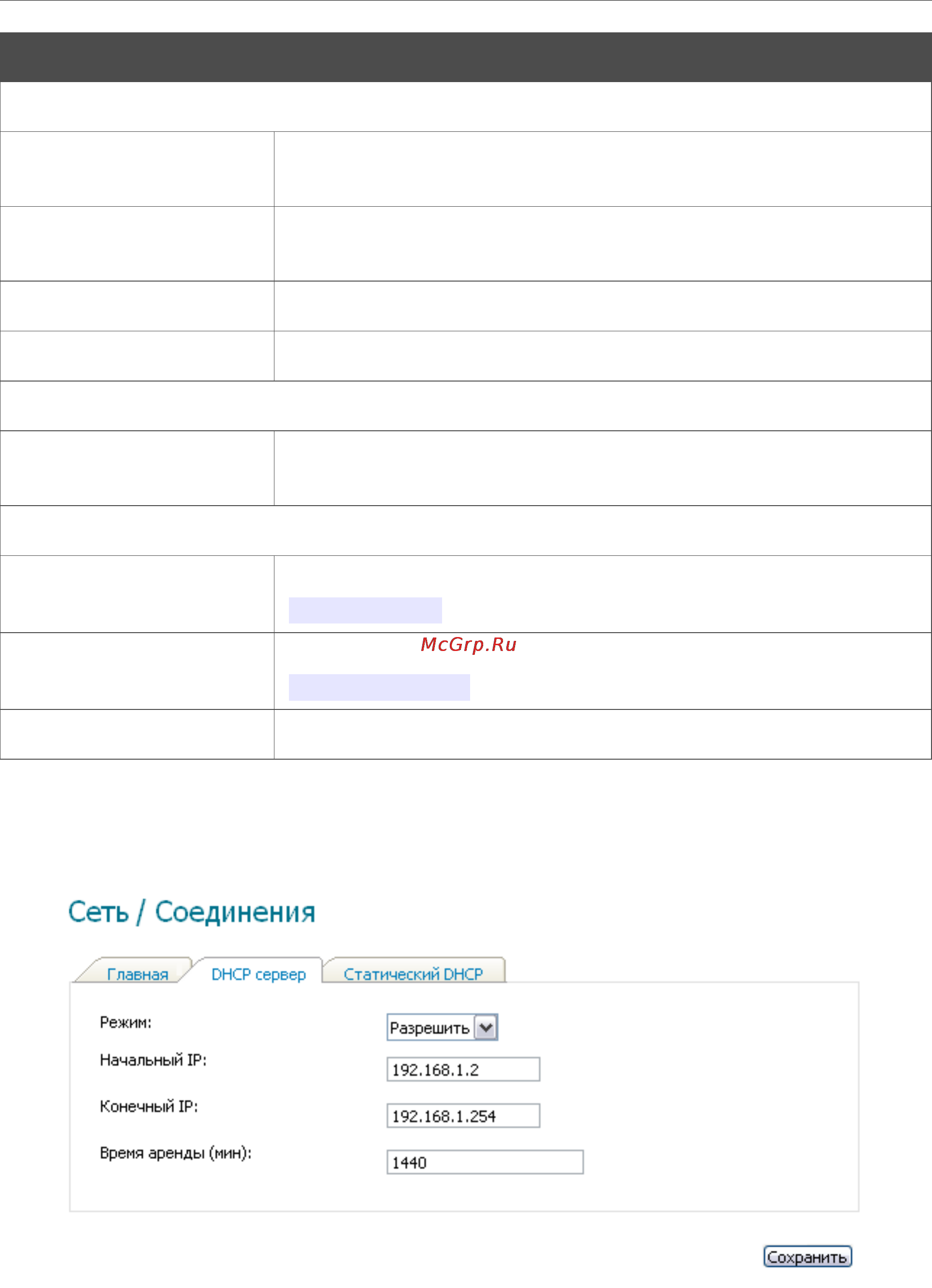

Рисунок 20. Закладка для настройки DHCP-сервера.
Страница 28 из 71
