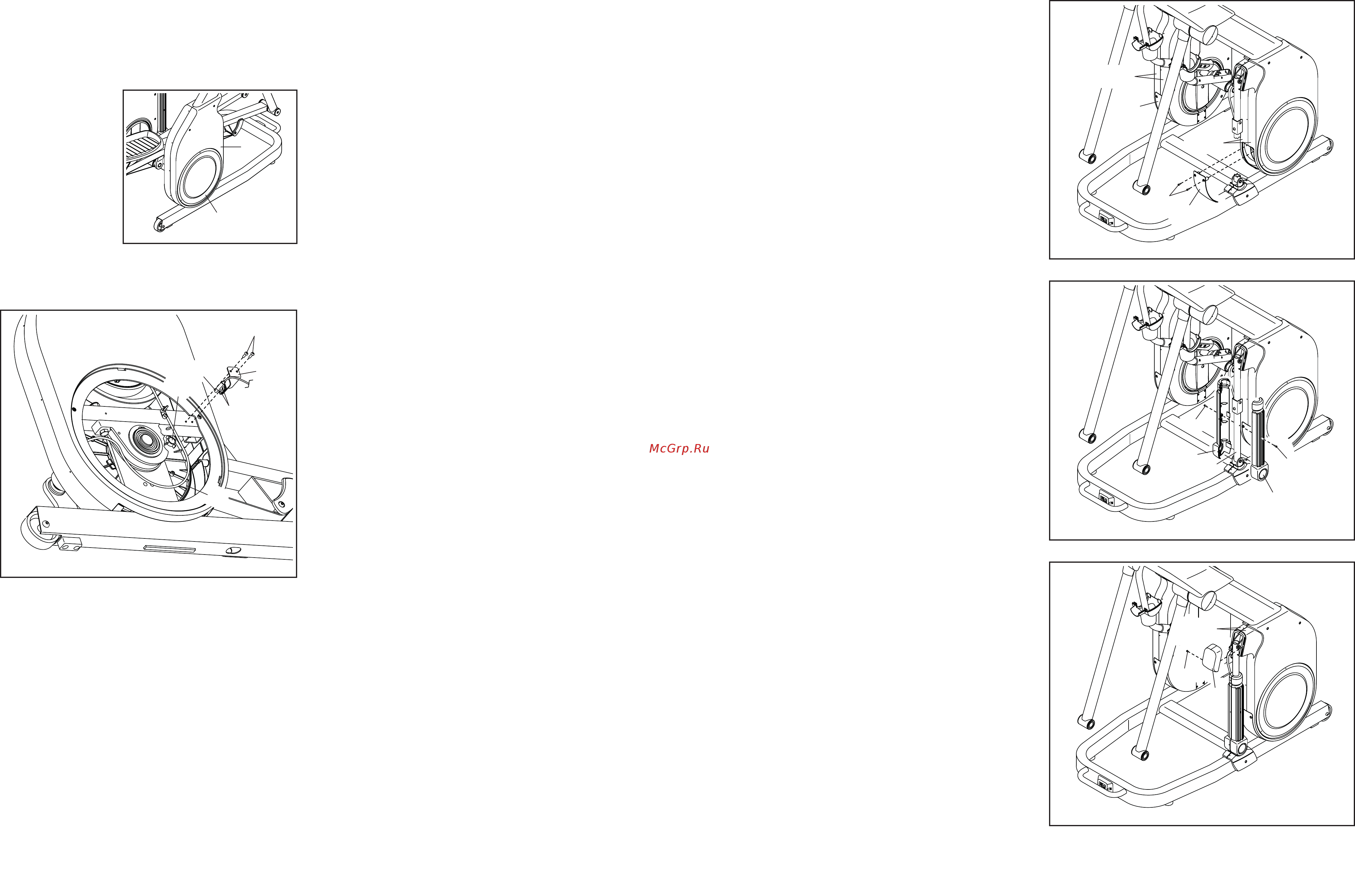

КАК НАСТРОИТЬ ГЕРКОН
Если на дисплее отображаются некорректные
результаты, необходимо отрегулировать геркон.
Перед тем как начать настройку, обесточьте
тренажер.
Используя
стандартную
отвертку снимите
наружный диск (20)
с правого внешне-
го кожуха (23).
Затем найдите геркон (56). Вращайте шкив (73),
пока магнит (137) не совместится с герконом.
Затем удалите два винта M4 x 16мм (98), а затем
снимите кронштейн геркона (54). Далее слегка
ослабьте два крепежных винта M4 x 10мм (126).
Затем верните на место кронштейн геркона (54) и
немного переместите геркон (56) от или к магниту
(137). Подключите шнур питания и качните шкив
(73), чтобы магнит несколько раз прошел геркон.
Повторяйте эти действия до тех пор, пока консоль
не будет отображать корректную информацию.
Когда геркон будет отрегулирован, снимите кронш-
тейн геркона (54), закрутите два винта M4 x 10мм
(126), и верните на место кронштейн геркона.
Затем верните на место внешний диск в правый
внешний кожух и подключите шнур питания.
23
20
98
54
126
73
137
56
7
3.
Прикрепите левую накладку (22) к левому
внутреннему и внешнему кожухам (27, 28) с
помощью двух винтов M4 x 16мм (98).
Прикрепите правую накладку (142) к правому
внутреннему и внешнему кожухам (21, 23)
аналогичным способом.
4.
Закрепите накладки опоры A и B (29, 30)
вокруг нижней опоры (48) с помощью двух
винтов M4 x 16мм (98).
3
4
98
98
29
48
30
142
5
5.
Вставьте верхнюю накладку опоры (26) в
левый внутренний и внешний кожухи (27, 28).
Закрепите верхнюю накладку опры (26) с
помощью винта M4 x 10мм (128).
128
26
21, 23
22
27, 28
98
27, 28
