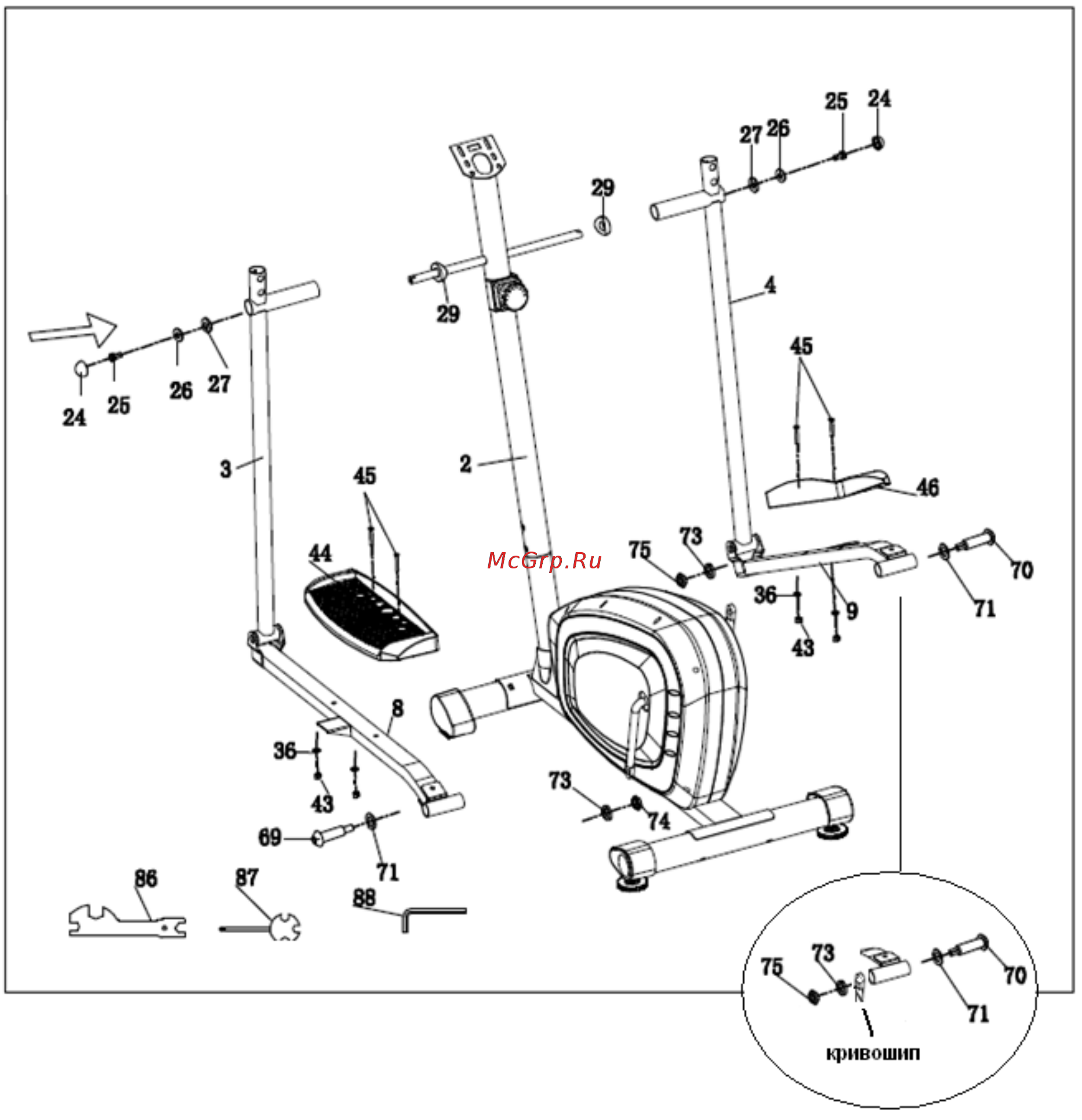

ШАГ 3

ВНИМАНИЕ: при выполнении шагов А-D не затягивайте до конца крепежные элементы, прежде чем

соберете всю конструкцию целиком.

A) Оденьте втулки (29) на оси поручня, вставьте левый нижний рычаг (03) на ось и закрепите с помощью

D-шайбы (27), плоской шайбы (26) и болта с шестигранной головкой (25). Повторите ту же процедуру с

правым нижним рычагом

(04).

B) Сое

дините прав

ую подножку (09) с правым кривошипом, закрутив болт (70) с волнообразной шайбой

(71), нейлоновую стопорную гайку (75) с пружинной шайбой (73).

C) Соедините левую подножку (08) с левым кривошипом, закрутив болт (69) с волнообразной шайбой

(71), нейлоновую стопорную гайку (74) с пружинной шайбой (73). ВНИМАНИЕ! Используется левая

резьба (закручивается против часовой стрелки).

D) Закрепите левую педаль (44) на левой по

дножке (08)

с помощью двух болтов (45), двух плоских шайб

(36) и двух нейлоновых стопорных гаек (43). Сделайте то же самое с правой педалью.

E) Затяните окончательно весь крепеж (шаги А-D).

F) Вставьте две заглушки (24) в болты с шестигранной головкой (25).
