СЧЁТЧИК БАНКНОТ DORS 750СЧЁТЧИК БАНКНОТ DORS 750
13. «ИНФОРМАЦИЯ».
Техническая информация для работников сервисного центра.
Русский
Русский
индикатора (7) (см. Рис. 1). Нет - внешнее устройство индикации
не используется. DORS 85/90 – вывод информации на универ-
сальный выносной дисплей. Принтер - чековый принтер. CCTV –
система видео-наблюдения.

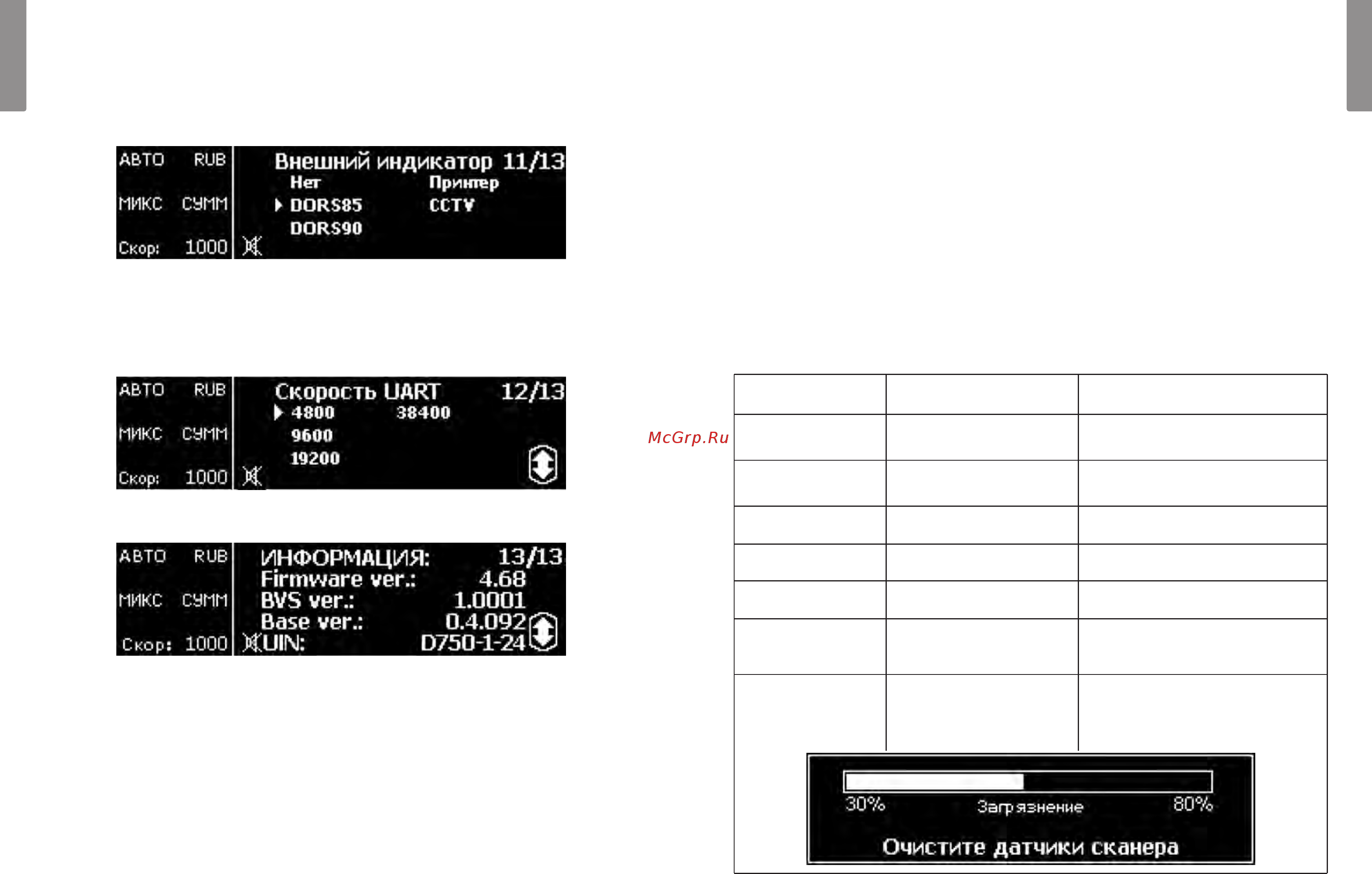

12. Выбор скорости COM-порта. «Скорость UART».
Позволяет выбрать скорость COM-порта счетчика (необхо-
димо только при подключении принтера или CCTV). При подклю-
чении внешнего устройства индикации, скорости COM-портов
счетчика и внешнего устройства должны быть равны.
Таблица 1. Сообщения об ошибках,
возникающих при включении счётчика
СООБЩЕНИЯ
ОБ ОШИБКАХ
ПРИЧИНА
ДЕЙСТВИЯ ОПЕРАТОРА
В момент включения питания
банкноты находились в
подающем кармане, или датчик
подающего кармана неисправен.
Необходимо убрать банкноты из подающего
кармана или очистить датчик. Если ошибка
повторяется, то обратитесь в сервисный
центр.
В момент включения питания
банкноты находились в
приемном кармане, или датчик
приемного кармана неисправен.
Необходимо убрать банкноты из приемного
кармана или очистить датчик. Если ошибка
повторяется, то обратитесь в сервисный
центр.
Ошибка импульсного датчика
или двигателя тракта.
Выключите и заново включите счётчик*. Если
ошибка повторяется, то обратитесь в
сервисный центр.
Ошибка калибровки датчиков.
Выключите и заново включите счётчик*. Если
ошибка повторяется, то обратитесь в
сервисный центр.
Коммуникационная ошибка.
Выключите и заново включите счётчик*. Если
ошибка повторяется, то обратитесь в
сервисный центр.
Извлечь банкноты
из подающего
кармана
Извлечь банкноты
из приемного
кармана
Ошибка датчика
вращения
Ошибка
калиброовки
Ошибка связи
Очистите датчики
сканера
На датчиках сканера скопилась
пыль или мелкие частицы
банкнот, посторонний предмет
частично перекрывает датчики.
Сообщение носит информативный характер
и исчезает через 5 секунд. Если сообщение
возникает при каждом включении счётчика и
процент загрязнения увеличивается, то это
может означать, что в скором времени
потребуется провести профилактическое
техническое обслуживание.
Ошибка сканера
В момент включения питания
перекрыты датчики сканера,
датчики сканера неисправны.
Выключите счетчик, осторожно удалите
банкноты или видимые посторонние
предметы и заново включите счетчик. Если
ошибка повторяется, то обратитесь в
сервисный центр.
Счетчик позволяет подключить следующие внешние устрой-
ства индикации:
• Универсальный выносной дисплей.
• Чековый принтер.
• Система видеонаблюдения (CCTV).
Подключение внешних устройств осуществляется через разъём
для подключения внешних устройств IND (7) (см. Рис. 1). Перед
подключением внешних устройств, счетчик должен быть
выключен. Подключение чекового принтера и CCTV осущест-
вляется специальным кабелем EBKM.00D750.00.78.000 (в ком-
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
В случае возникновения ошибки, счётчик автоматически
прекращает работу, подает звуковой сигнал (при включенном
звуке), и на дисплее появляется сообщение об ошибке. Обратитесь
к таблице 1 и 1а «Сообщения об ошибках» для определения
причины ошибки и способа ее устранения. В некоторых случаях
при возникновении проблемы, сообщение об ошибке не
отображается или отлично от указанных в таблице 1 и 1а. Если это
произошло, обратитесь к таблице 2 «Возможные неисправ-
ности», чтобы определить способ их устранения.
СООБЩЕНИЯ ОБ ОШИБКАХ
плект поставки не входит). Универсальный выносной дисплей
подключается встроенным кабелем. Настройка подключения в
разделе Настройка Меню, п.11, 12.
Содержание
