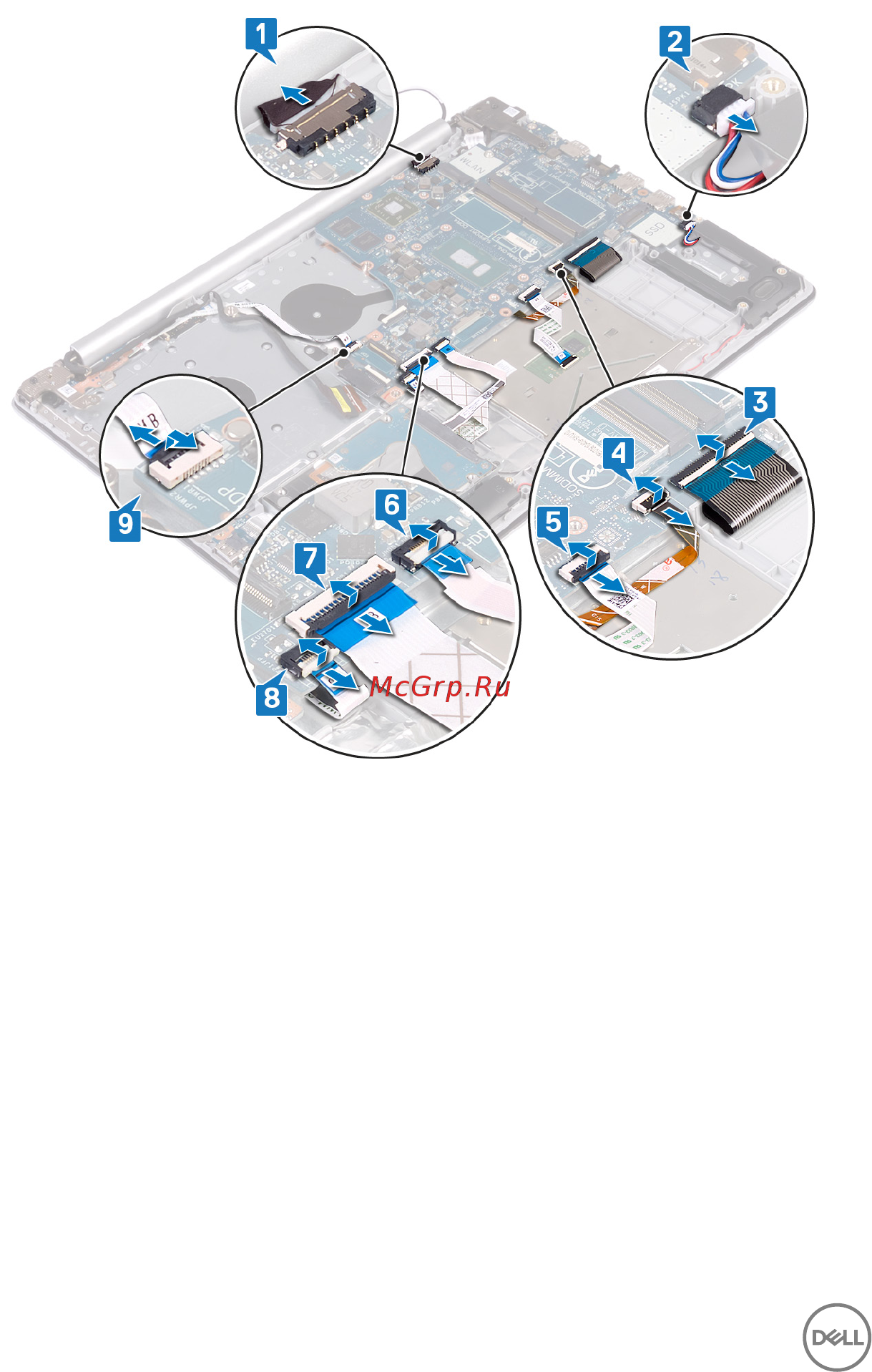

9 Откройте защелку и отсоедините кабель платы кнопки питания от
системной платы.
10 Открутите три винта (M2,5x5), которыми правый шарнир крепится к
системной плате.
96
