Dell Inspiron 3573-6021 Инструкция по эксплуатации онлайн [102/123] 381950
![Dell Inspiron 3573-6021 Инструкция по эксплуатации онлайн [102/123] 381950](/views2/1419359/page102/bg66.png)

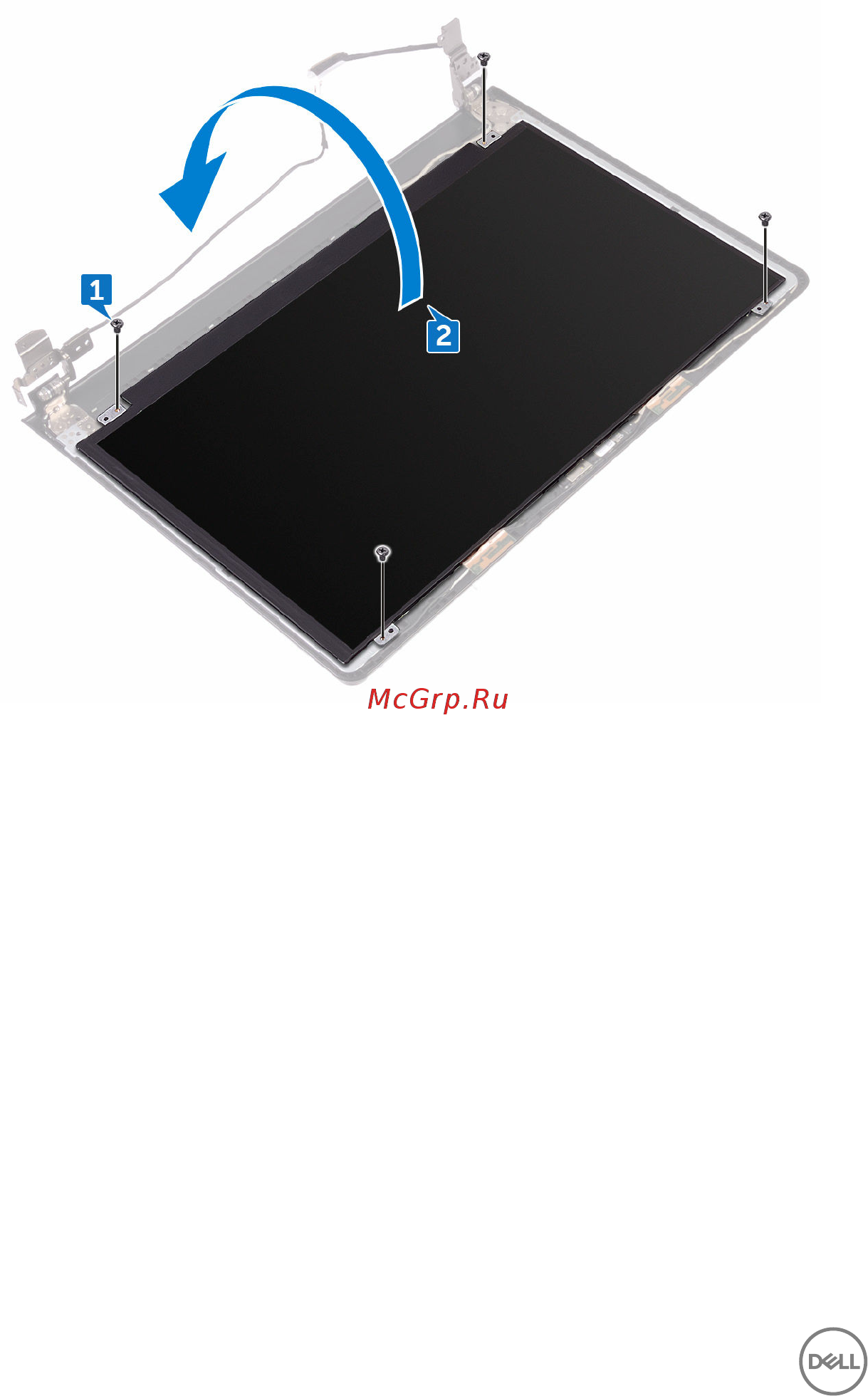

2 Поднимите панель дисплея и переверните ее.
3 Отклейте ленту, которой кабель дисплея крепится к панели дисплея.
4 Откройте защелку и отсоедините кабель дисплея от панели дисплея.
102
