Dell Inspiron 3573-6021 Инструкция по эксплуатации онлайн [24/123] 381950
![Dell Inspiron 3573-6021 Инструкция по эксплуатации онлайн [24/123] 381950](/views2/1419359/page24/bg18.png)

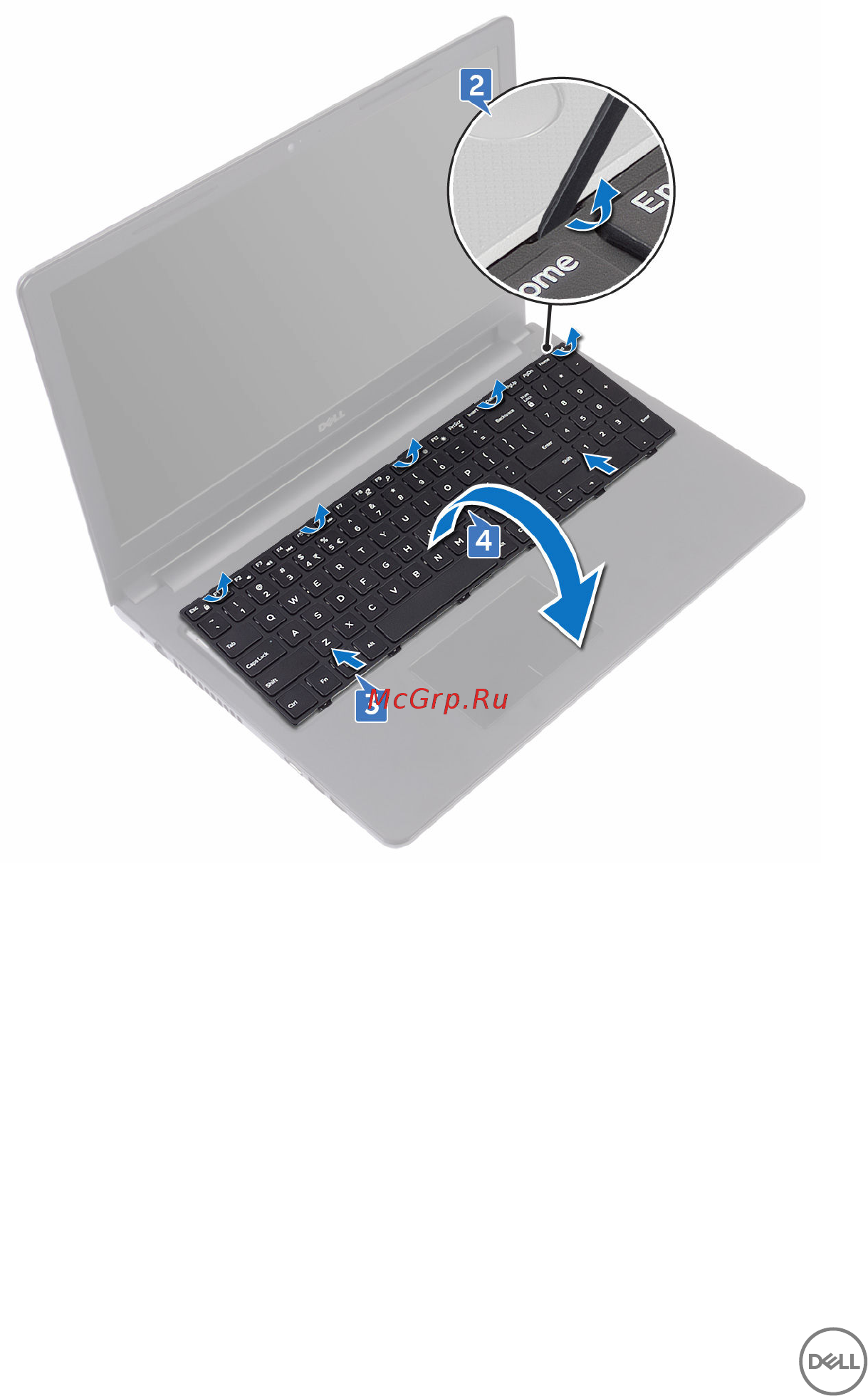

4 Осторожно переверните клавиатуру и положите ее на упор для рук в сборе.
5 Откройте защелку и отсоедините кабель клавиатуры от системной платы.
24
