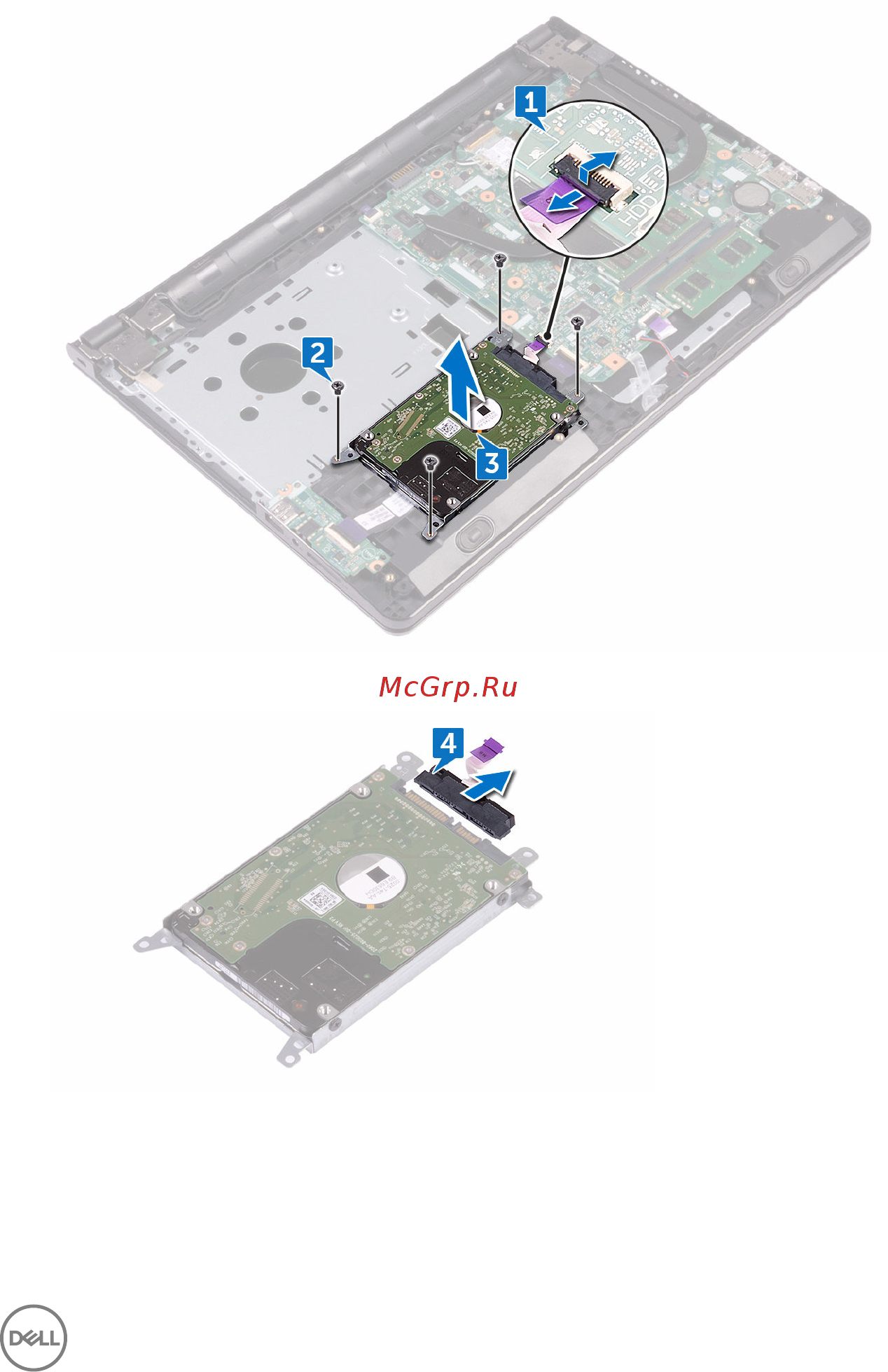

3 Извлеките жесткий диск в сборе из упора для рук в сборе.
4 Отсоедините от жесткого диска в сборе соединительную планку.
5 Извлеките четыре винта крепления консоли жесткого диска к жесткому диску
(M3x3).
39
