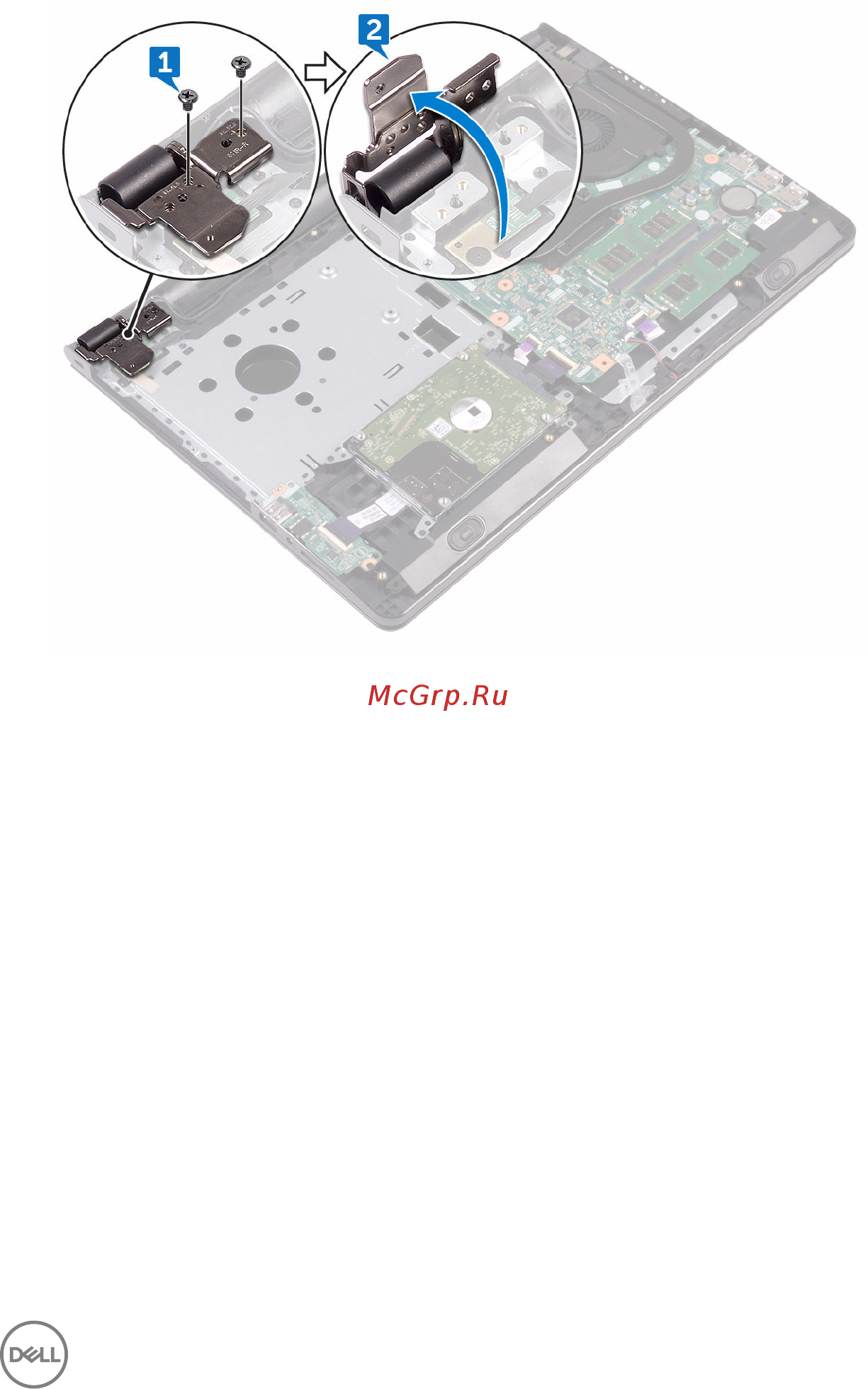

2 Откройте шарнир дисплея на угол 90 градусов.
3 Откройте защелку и отсоедините кабель платы кнопки питания от системной
платы.
4 Извлеките винт крепления платы кнопки питания к упору для рук в сборе
(M2x2).
5 Открепите ленту, которой плата кнопки питания крепится к упору для рук в
сборе.
6 Выдвиньте и снимите плату кнопки питания с выступа на упоре для рук в
сборе.
53
