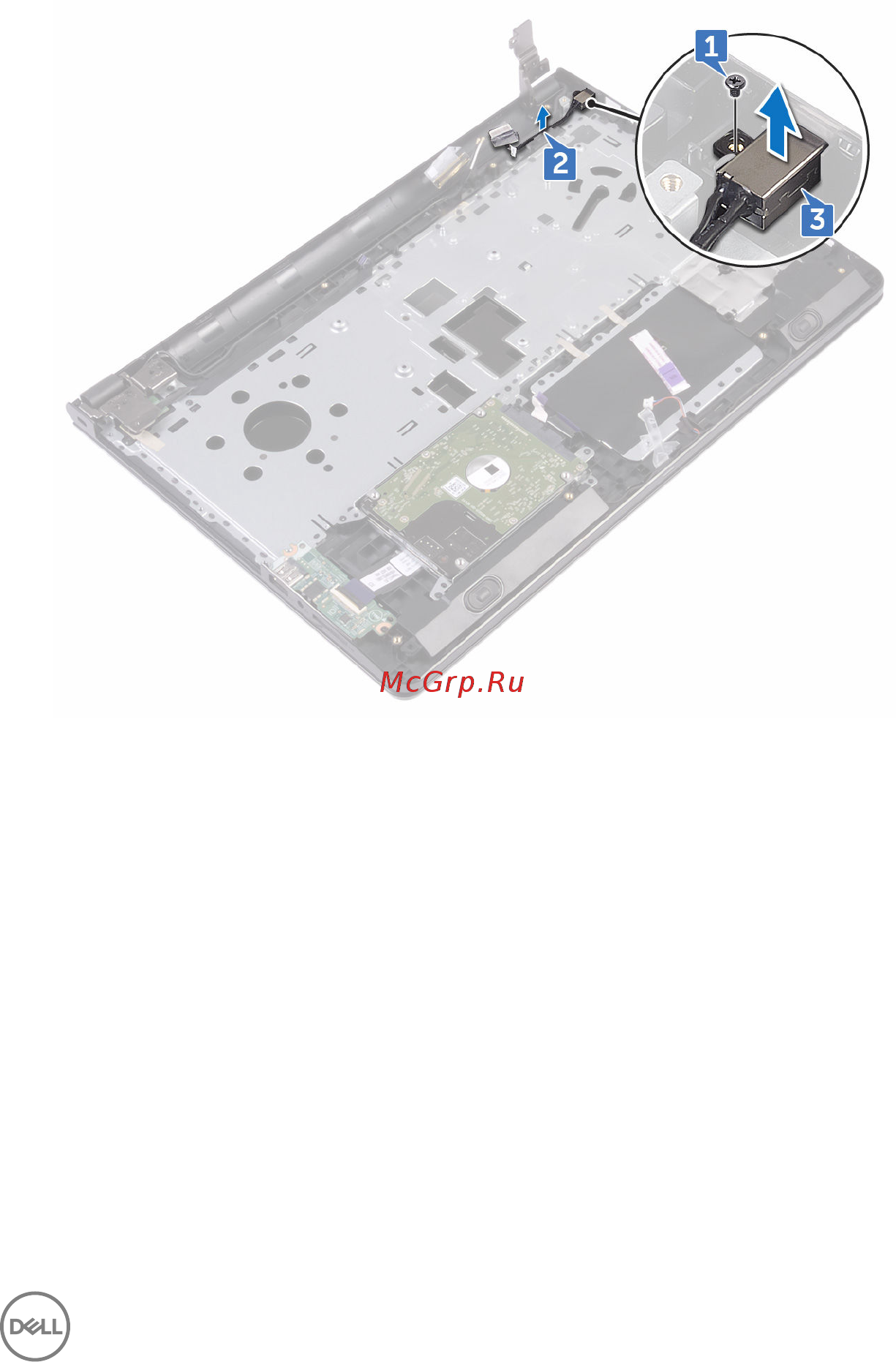

2 Запомните расположение кабеля порта адаптера питания и извлеките кабель
из направляющих.
3 Снимите порт адаптера питания с упора для рук в сборе.
89
