Информация о продукте
Штифта
Назначение сигнала
Штифта
Назначение сигнала
1
Вход видео <красный>
9
DDC + 5 V
2
Вход видео <зеленый> /SOG
10
Логическое заземление
3
Вход видео <синий>
11
Заземление
4
Считывание (GND)
12
Линия последовательных
данных(SDA)
5
Определение кабеля (GND)
13
H. Синх./ H+V. Синх.
6
Заземление видео <красный>
14
V. Синх.
7
Заземление видео <зеленый>
15
Линия синх. данных (SCL)
8
Заземление видео <синий>

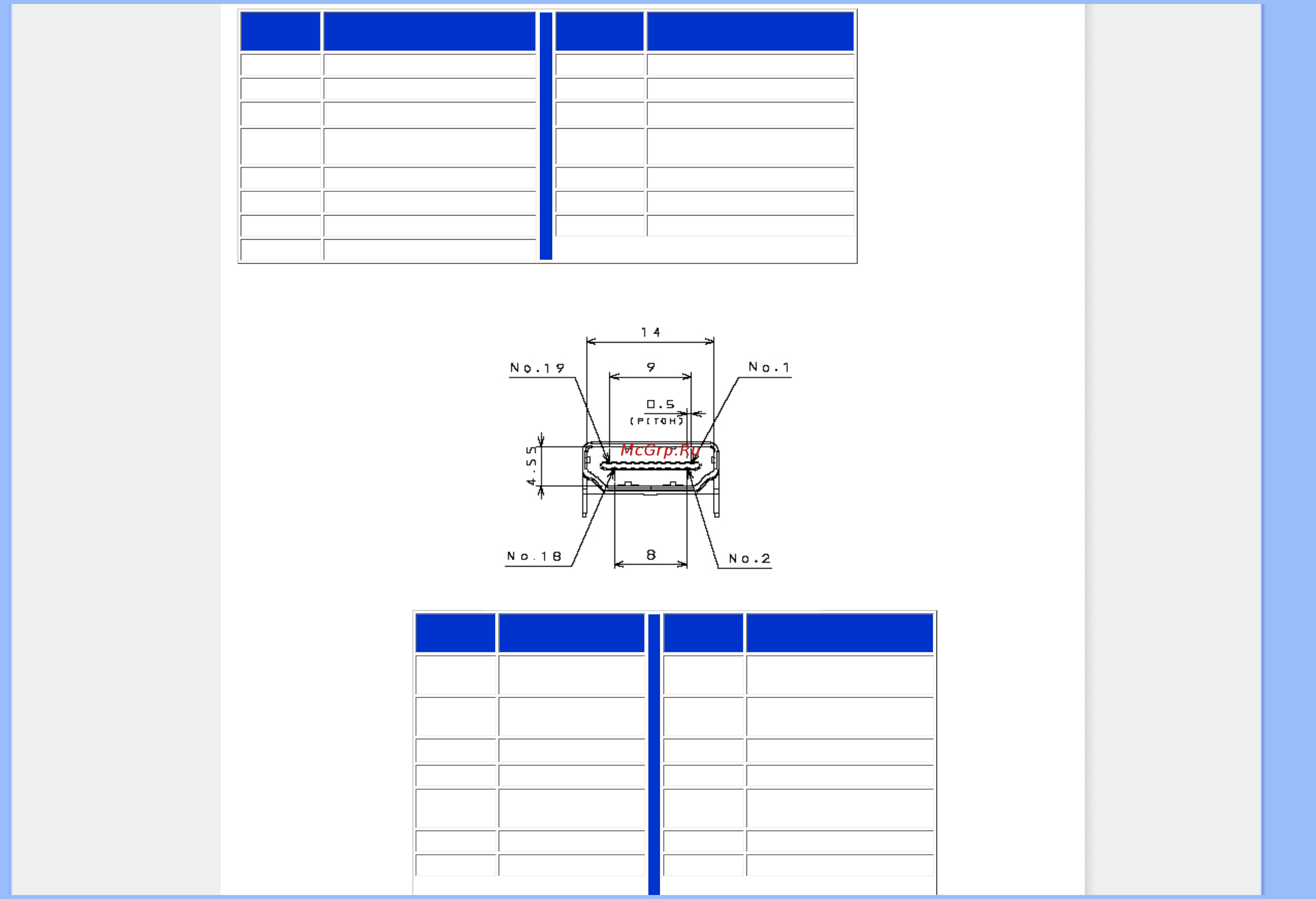

3.19-контактный разъем HDMI (штекерный) сигнал
контакта.
сигнал
контакта.
сигнал
1 Данные TMDS 2+ 11
Экран синхросигнала
TMDS
2
TЭкран данных
TMDS2
12 Синхросигнал TMDS -
3 Данные TMDS 2- 13 CEC
4 Данные TMDS 1+ 14 NC
5
Экран данных
TMDS 1
15 SCL
6 Данные TMDS 1- 16 SDA
7 Данные TMDS 0+ 17 DDC/CEC
