Сведения об изделии
5
Нет соединения
13
Нет соединения
21
Нет соединения
6
DDC Синх.
14
Питание +5V
22
TMDS Синх. экран
7
Данные DDC
15
Земля - Обнаружение
кабеля
23
TMDS Синх.+
8
Нет соединения
16
Определение <горячего>
подключения
24
TMDS Синх.-

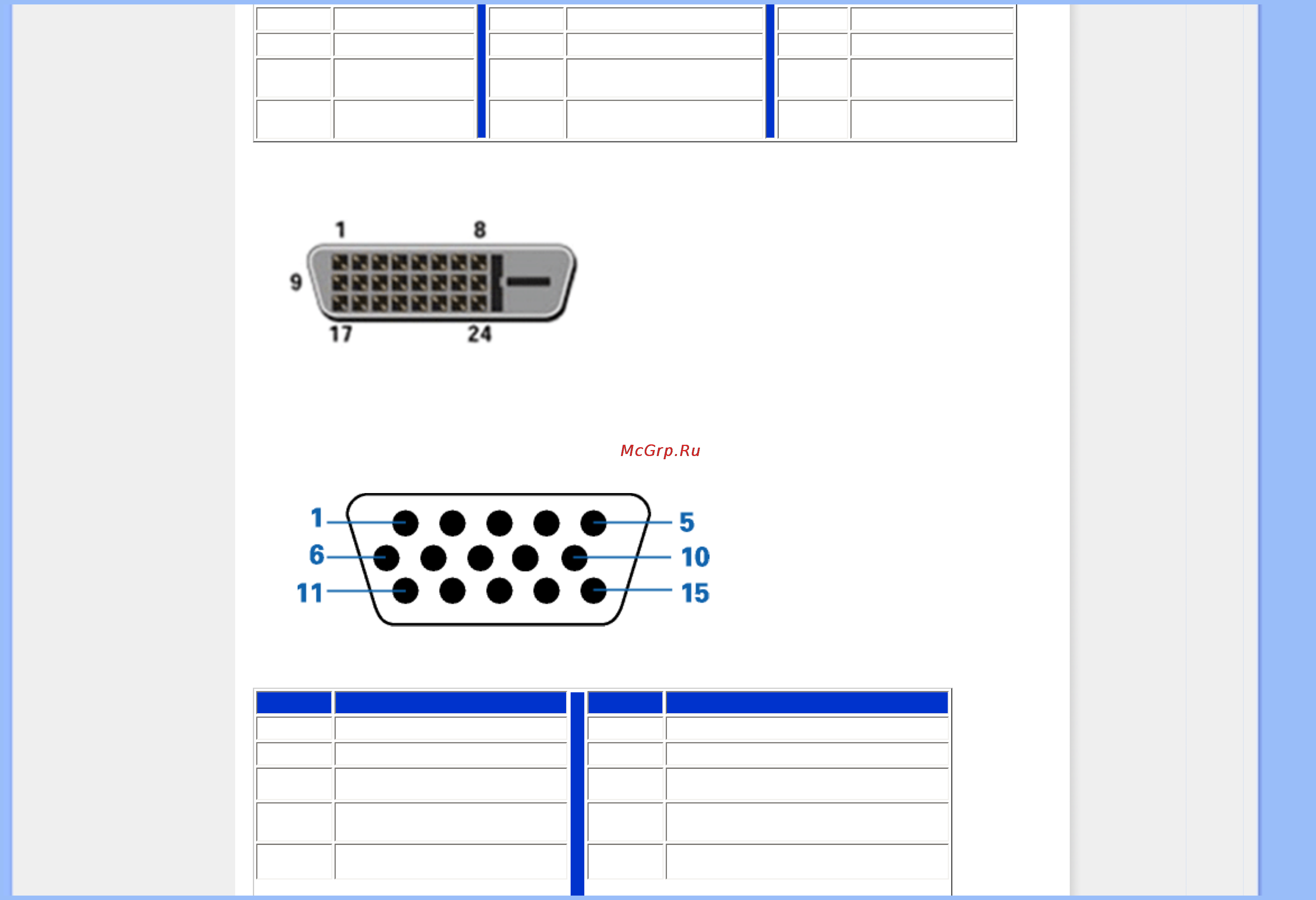

2.15-выводной разъем D-sub (вставка) сигнального кабеля:
Й вывода
Назначение
Й вывода
Назначение
1
Видеовход, красный
9
+5В
2
Видеовход, зеленый/SOG
10
Пустой
3
Видеовход, синий
11
Земля
4
Sense (Земля)
12
Последовательная линия передачи
данных (SDA)
5
Земля - Обнаружение кабеля
13
Синхросигнал строк
file:///F|/191EL1%20EDFU/lcd/manual/RUSSIAN/191EL1/product/product.htm (5 of 7) [2009/9/17 上午 11:58:55]
