Для подключения к консольному порту с разъемом RJ-45 потребуется следующее:

 Терминал или компьютер с портом RS-232 и программа эмуляции терминала

 Консольный кабель с разъемами RS-232 и RJ-45

Для подключения к консольному порту коммутатора выполните следующее:

1. Подключите кабель разъемом RS-232 к соответствующему порту компьютера.

2. Подключите кабель разъемом RJ-45 к консольному порту коммутатора.

Параметры программы эмуляции терминала должны быть настроены следующим

образом:

 Соответствующий порт COM1 или COM2

 Скорость передачи данных 115200 бод

 8 бит данных

 1 стоповый бит

 Отсутствие контроля по четности

 Отсутствие управления потоком

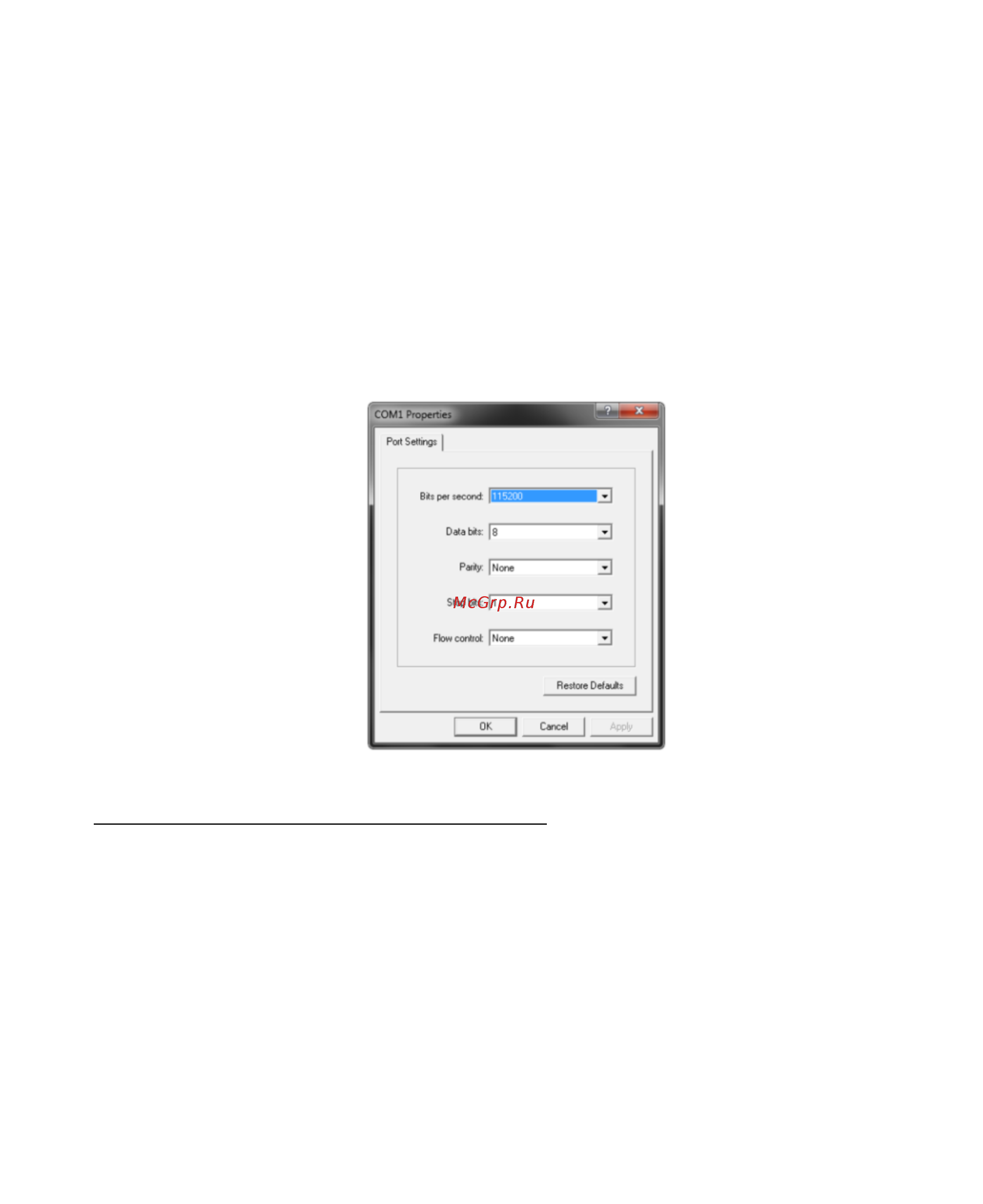

Рисунок 13 — Параметры настройки COM-порта

Первоначальное подключение к коммутатору

После подключения к консольному порту и включения коммутатора процедуру

загрузки можно будет наблюдать в окне терминала.
