Сунержа Каскад 740x1000 Инструкция по эксплуатации онлайн [3/4] 386731

Содержание

• Паспорт___________ 1
• Унержа 1
• ___________ ф и 0 4
• Артикул изделия дата продажи 4
• Покупатель ______________ ________ _____________________ __________ ф и 0 4
• Продавец _______________ ________ ___________________ 4

Похожие устройства

• Сунержа Нега 1000x850 Инструкция по эксплуатации
• Сунержа Нега 1700x1000 Инструкция по эксплуатации
• Сунержа Сирокко 800x400 Инструкция по эксплуатации
• Сунержа Сирокко 800x500 Инструкция по эксплуатации
• Сунержа Сирокко 800x600 Инструкция по эксплуатации
• Сунержа Сирокко 1000x400 Инструкция по эксплуатации
• Сунержа Сирокко 1000x500 Инструкция по эксплуатации
• Сунержа Сирокко 1000x600 Инструкция по эксплуатации
• Сунержа Сирокко 1200x400 Инструкция по эксплуатации
• Сунержа Сирокко 1200x500 Инструкция по эксплуатации
• Сунержа Сирокко 1200x600 Инструкция по эксплуатации
• Сунержа Сирокко 1600x400 Инструкция по эксплуатации
• Сунержа Сирокко 1600x500 Инструкция по эксплуатации
• Сунержа Сирокко 1600x600 Инструкция по эксплуатации
• Сунержа Фабула 500x700 Инструкция по эксплуатации
• Сунержа Фабула М 600x600 Инструкция по эксплуатации
• Сунержа Флюид+ 600x500 Инструкция по эксплуатации
• Electrolux ESL95360LA Схема встраивания
• Electrolux ESL95360LA Технические характеристики
• Electrolux ESL95360LA Руководство по эксплуатации

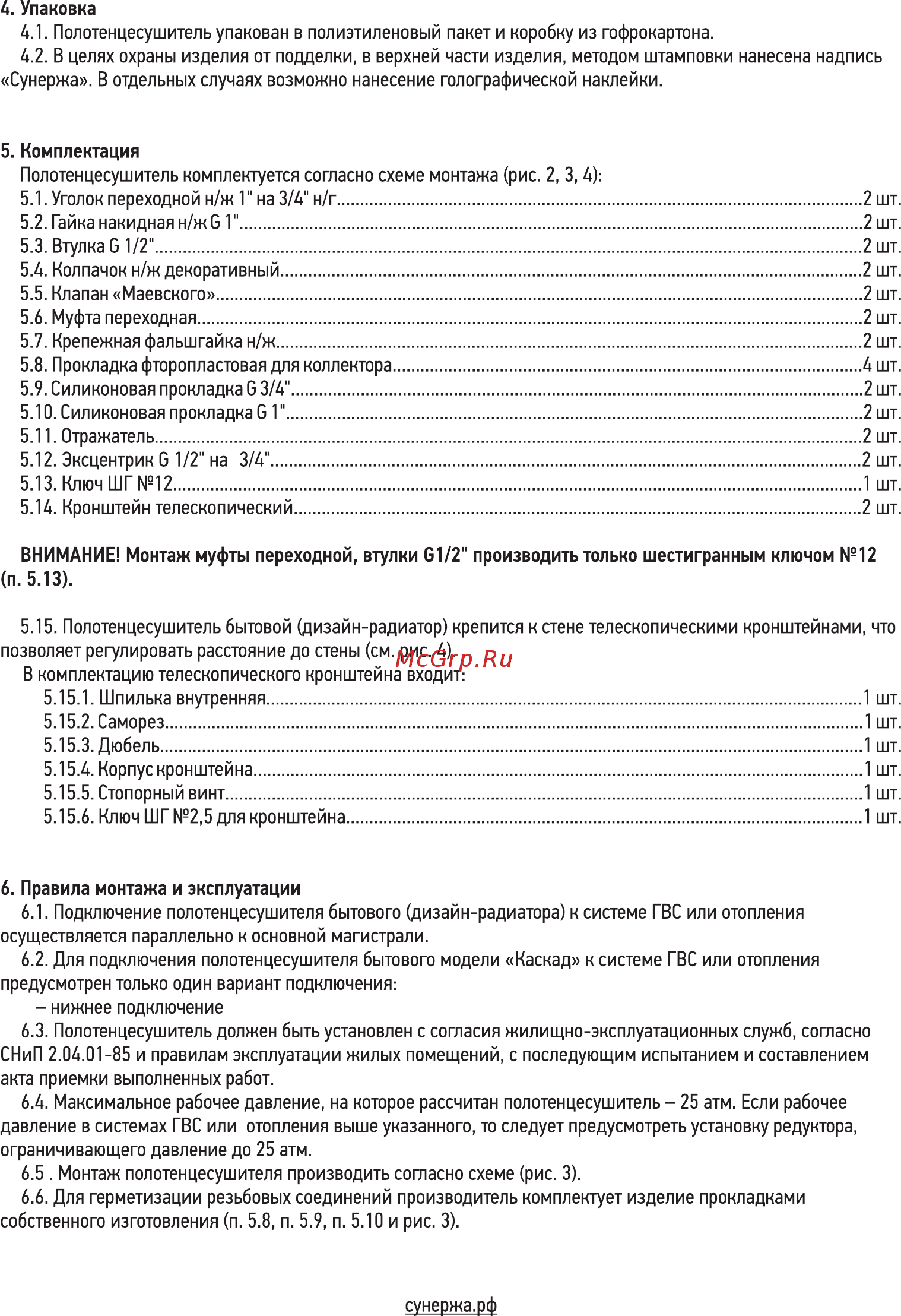

4 Упаковка 4 1 Полотенцесушитель упакован в полиэтиленовый пакет и коробку из гофрокартона 4 2 В целях охраны изделия от подделки в верхней части изделия методом штамповки нанесена надпись Сунержа В отдельных случаях возможно нанесение голографической наклейки 5 Комплектация Полотенцесушитель комплектуется согласно схеме монтажа рис 2 3 4 5 1 Уголок переходной н ж 1 на 3 4 н г 2шт 5 2 Гайка накидная н ж 6 1 2шт 5 3 Втулка 6 1 2 2шт 5 4 Колпачок н ж декоративный 2шт 5 5 Клапан Маевского 2шт 5 6 Муфта переходная 2шт 5 7 Крепежная фальшгайка н ж 2шт 5 8 Прокладка фторопластовая для коллектора 4шт 5 9 Силиконовая прокладка 6 3 4 2шт 5 10 Силиконовая прокладка Б1 2шт 5 11 Отражатель 2шт 5 12 Эксцентрик 0 1 2 на 3 4 2шт 5 13 Ключ ШГ 12 1шт 5 14 Кронштейн телескопический 2шт ВНИМАНИЕ Монтаж муфты переходной втулки 61 2 производить только шестигранным ключом 12 п 5 13 5 15 Полотенцесушитель бытовой дизайн радиатор крепится к стене телескопическими кронштейнами что позволяет регулировать расстояние до стены см рис 4 В комплектацию телескопического кронштейна входит 5 15 1 Шпилька внутренняя 1шт 5 15 2 Саморез 1шт 5 15 3 Дюбель 1шт 5 15 4 Корпус кронштейна 1шт 5 15 5 Стопорный винт 1шт 5 15 6 Ключ ШГ 2 5 для кронштейна 1шт 6 Правила монтажа и эксплуатации 6 1 Подключение полотенцесушителя бытового дизайн радиатора к системе ГВС или отопления осуществляется параллельно к основной магистрали 6 2 Для подключения полотенцесушителя бытового модели Каскад к системе ГВС или отопления предусмотрен только один вариант подключения нижнее подключение 6 3 Полотенцесушитель должен быть установлен с согласия жилищно эксплуатационных служб согласно СНиП 2 04 01 85 и правилам эксплуатации жилых помещений с последующим испытанием и составлением акта приемки выполненных работ 6 4 Максимальное рабочее давление на которое рассчитан полотенцесушитель 25 атм Если рабочее давление в системах ГВС или отопления выше указанного то следует предусмотреть установку редуктора ограничивающего давление до 25 атм 6 5 Монтаж полотенцесушителя производить согласно схеме рис 3 6 6 Для герметизации резьбовых соединений производитель комплектует изделие прокладками собственного изготовления п 5 8 п 5 9 п 5 10 и рис 3 сунержа рф
