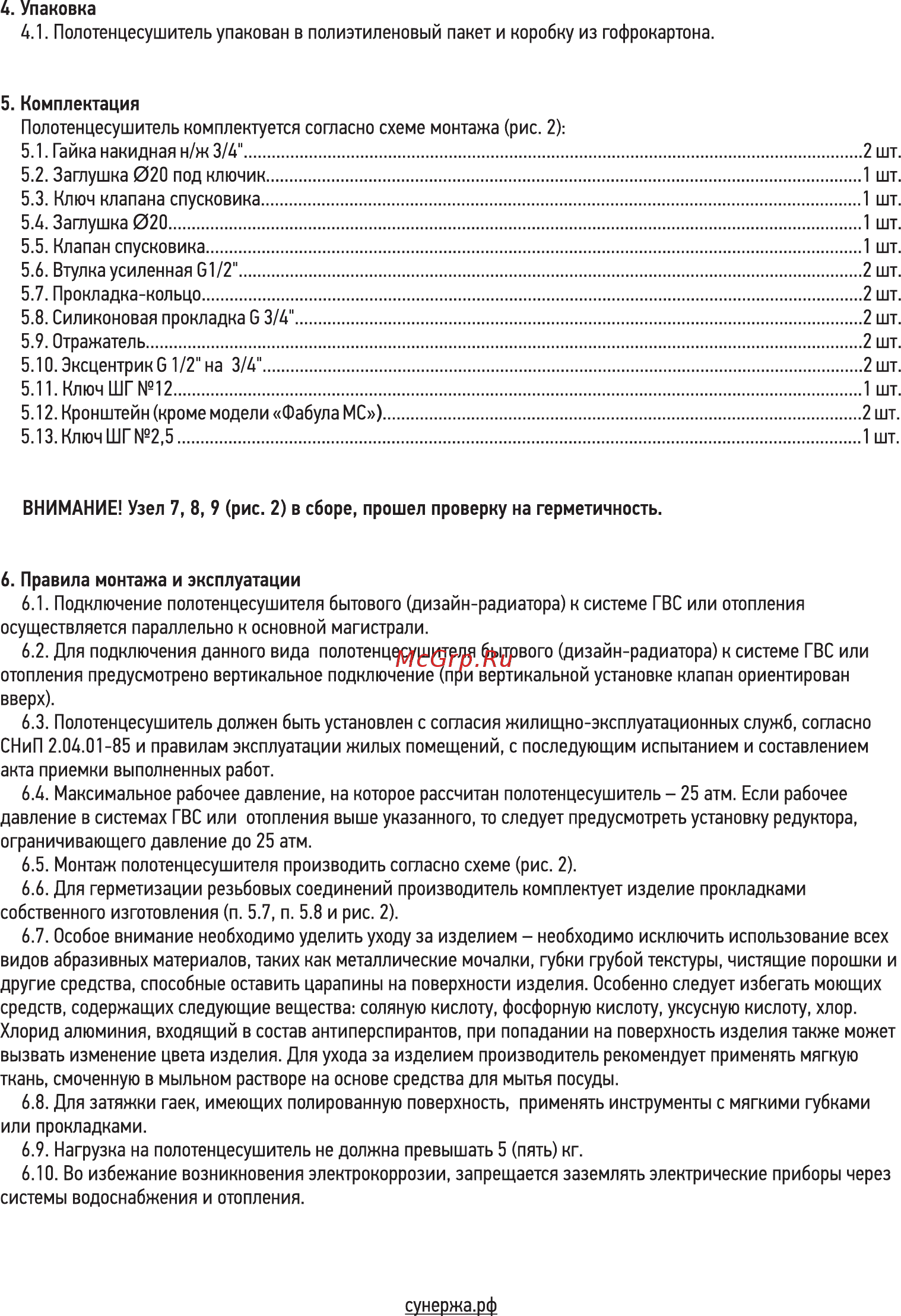

4 Упаковка 4 1 Полотенцесушитель упакован в полиэтиленовый пакет и коробку из гофрокартона 5 Комплектация Полотенцесушитель комплектуется согласно схеме монтажа рис 2 5 1 Гайка накидная н ж 3 4 2 шт 5 2 Заглушка 020 под ключик 1 шт 5 3 Ключ клапана спусковика 1 шт 5 4 Заглушка 020 1 шт 5 5 Клапан спусковика 1 шт 5 6 Втулка усиленная 61 2 2 шт 5 7 Прокладка кольцо 2 шт 5 8 Силиконовая прокладка 6 3 4 2 шт 5 9 Отражатель 2 шт 5 10 Эксцентрик 61 2 на 3 4 2 шт 5 11 Ключ ШГ 12 1 шт 5 12 Кронштейн кроме модели Фабула МС 2 шт 5 13 Ключ ШГ 2 5 1шт ВНИМАНИЕ Узел 7 8 9 рис 2 в сборе прошел проверку на герметичность 6 Правила монтажа и эксплуатации 6 1 Подключение полотенцесушителя бытового дизайн радиатора к системе ГВС или отопления осуществляется параллельно к основной магистрали 6 2 Для подключения данного вида полотенцесушителя бытового дизайн радиатора к системе ГВС или отопления предусмотрено вертикальное подключение при вертикальной установке клапан ориентирован вверх 6 3 Полотенцесушитель должен быть установлен с согласия жилищно эксплуатационных служб согласно СНиП 2 04 01 85 и правилам эксплуатации жилых помещений с последующим испытанием и составлением акта приемки выполненных работ 6 4 Максимальное рабочее давление на которое рассчитан полотенцесушитель 25 атм Если рабочее давление в системах ГВС или отопления выше указанного то следует предусмотреть установку редуктора ограничивающего давление до 25 атм 6 5 Монтаж полотенцесушителя производить согласно схеме рис 2 6 6 Для герметизации резьбовых соединений производитель комплектует изделие прокладками собственного изготовления п 5 7 п 5 8 и рис 2 6 7 Особое внимание необходимо уделить уходу за изделием необходимо исключить использование всех видов абразивных материалов таких как металлические мочалки губки грубой текстуры чистящие порошки и другие средства способные оставить царапины на поверхности изделия Особенно следует избегать моющих средств содержащих следующие вещества соляную кислоту фосфорную кислоту уксусную кислоту хлор Хлорид алюминия входящий в состав антиперспирантов при попадании на поверхность изделия также может вызвать изменение цвета изделия Для ухода за изделием производитель рекомендует применять мягкую ткань смоченную в мыльном растворе на основе средства для мытья посуды 6 8 Для затяжки гаек имеющих полированную поверхность применять инструменты с мягкими губками или прокладками 6 9 Нагрузка на полотенцесушитель не должна превышать 5 пять кг 6 10 Во избежание возникновения электрокоррозии запрещается заземлять электрические приборы через системы водоснабжения и отопления сунержа рф
