СУ основана на конструкции стоматологического кресла CHIROMEGA 652.2 (в

дальнейшем только кресло) как его дополнительное оборудование. Столик СУ

установлен на балке пантографа. Лампа, как и плечо столика, навешиваются совместно

с СУ. СУ представляет собой единый, жесткий функциональный блок (см. рис.1)

совместно с креслом. На корпусе кресла (1) установлено подъемное устройство вместе

с приводами. Сверху на этот механизм монтируется верхний корпус (3), на который

крепится сиденье. Спинка сиденья (5) совместно с регулируемым по высоте

подголовником (6) прикреплены и связаны при помощи кулисного механизма к

верхнему корпусу. С левой стороны верхнего корпуса жестко закреплен левый

подлокотник (7). Правый подлокотник - складной и закрепляется к правой стороне

верхнего корпуса по специальному требованию заказчика. В правой перегородке

переднего кожуха (9) установлен выключатель, через который при помощи гибкого

кабеля осуществляется электропитание всей СУ. С левой стороны к верхнему корпусу

(3) прикреплена несущая балка СУ. К балке при помощи болтов прикреплена

распределительная панель.

На распределительной панели находятся:

- электрическая часть - состоящая из клеммной коробки, от которой питаются все

электрические элементы, входящие во внутреннее оснащение и галогенная лампа (15);

- пневматическая и гидравлическая часть (20) - в ее состав входит электромагнитный

вентиль наполнения стакана, электромагнитный вентиль ополаскивания

плевательницы, электромагнитный вентиль отсоса, вентиль водяного /воздушного/

эжектора (16) отсоса слюны, вентиль подвода воздуха к переходному вентилю (36)

сосуда с автономной водой (34);

- сточная часть состоит из сифона стоков (22), который собирает стоки из

плевательницы и эжектора.

В верхней части основной конструкции закреплены поворотное плечо-пантограф

галогенной лампы (15) и плечо-пантограф столика (28). Верхняя часть установки

закрыта верхним кожухом (26), к которому прикреплена керамическая плевательница

(27) с наполнителем стакана (31) и ополаскивателем плевательницы (32).

К балке-пантографу столика (25) прикреплен столик с инструментами (28) .

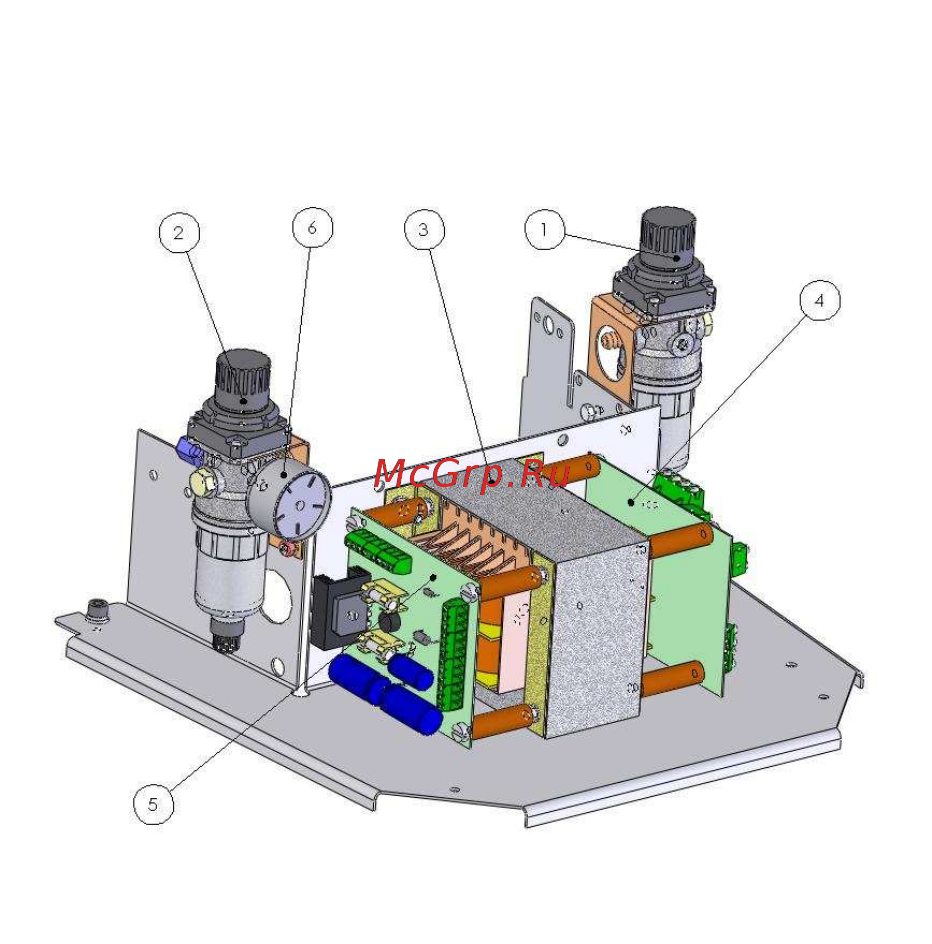

Под кожухом (9) помещен энергоблок - рис. 2 , который содержит:

Рис. 2
