Ред. 1

3. КОМПЛЕКТНОСТЬ

1. Горелка WP-26

2. Клемма заземления 3 м.

3. Электрододержатель 3 м.

4. Сопло номер 5 (8,0мм).

5. Сопло номер 6 (9,8м)

6. Сопло номер 7 (11,2мм)

7. Короткий хвостовик – 1 шт в комплекте

8. Цанги – 2 шт

9. Электрод WC-20 2,4 мм

10. Сварочный аппарат

11. Паспорт

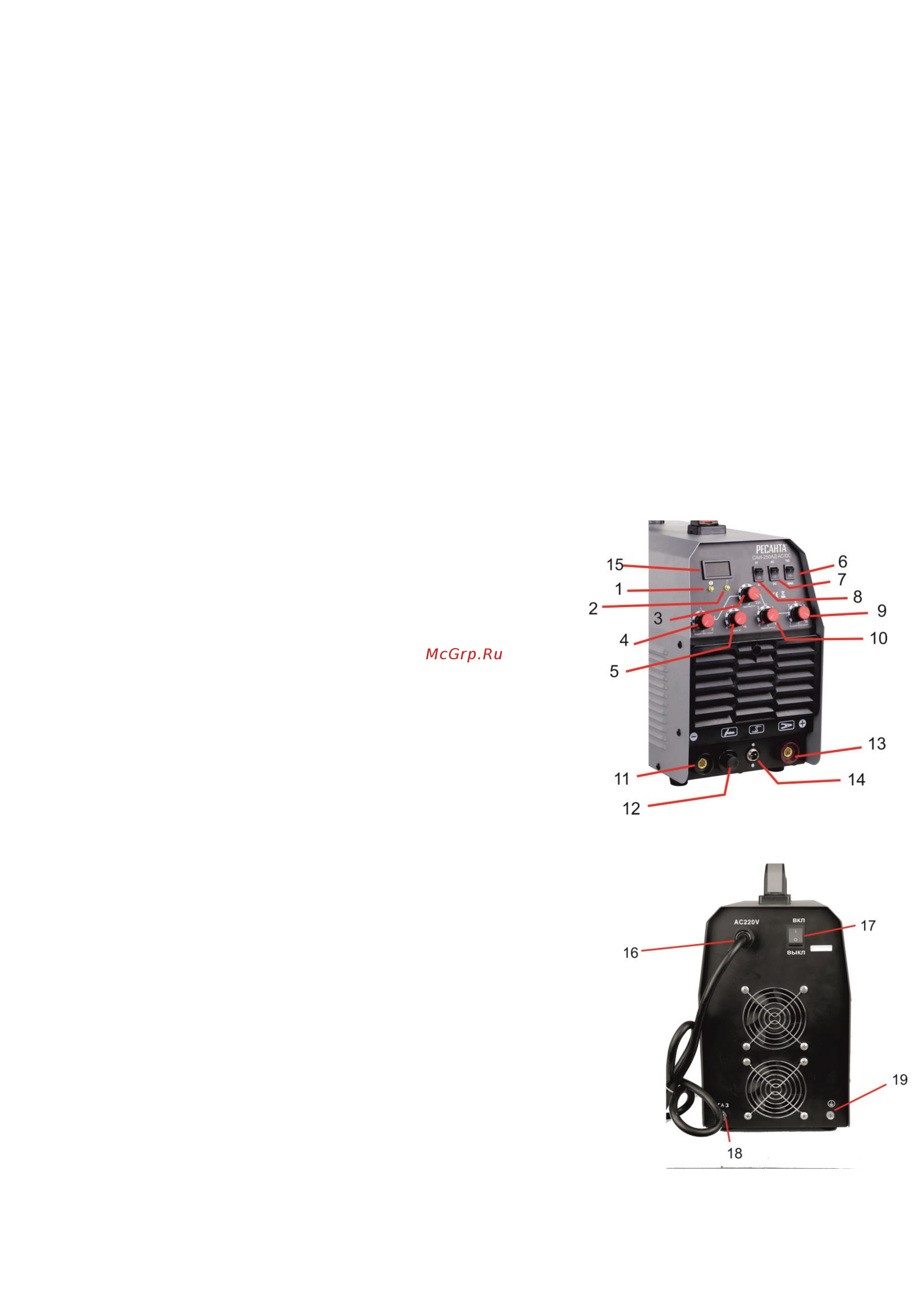

4. ОБЩИЙ ВИД УСТРОЙСТВА

Устройство передней панели

1. Сигнальный индикатор ошибки.

2. Индикатор перегрева.

3. Регулятор сварочного тока.

4. Регулятор продувки перед сваркой.

5. Регулятор баланса переменного тока.

6. Переключатель TIG/MMA.

7. Переключатель переменного/постоянного

тока AC/DC.

8. Переключатель режима 2Т/4Т.

9. Регулятор продувки после сварки.

10. Заварка кратера.

11. Силовой разъем «-». Рисунок 1

12. Силовой разъем горелки.

13. Силовой разъем «+».

14. Сигнальный разъем горелки.

15. Дисплей

Устройство задней панели

16. Кабель питания

17. Сетевой выключатель

18. Разъем для подключения защитного газа.(8 мм)

19. Заземление

Рисунок 2
