19
BRAVO 10Е/13Е/16Е/20Е/24Е

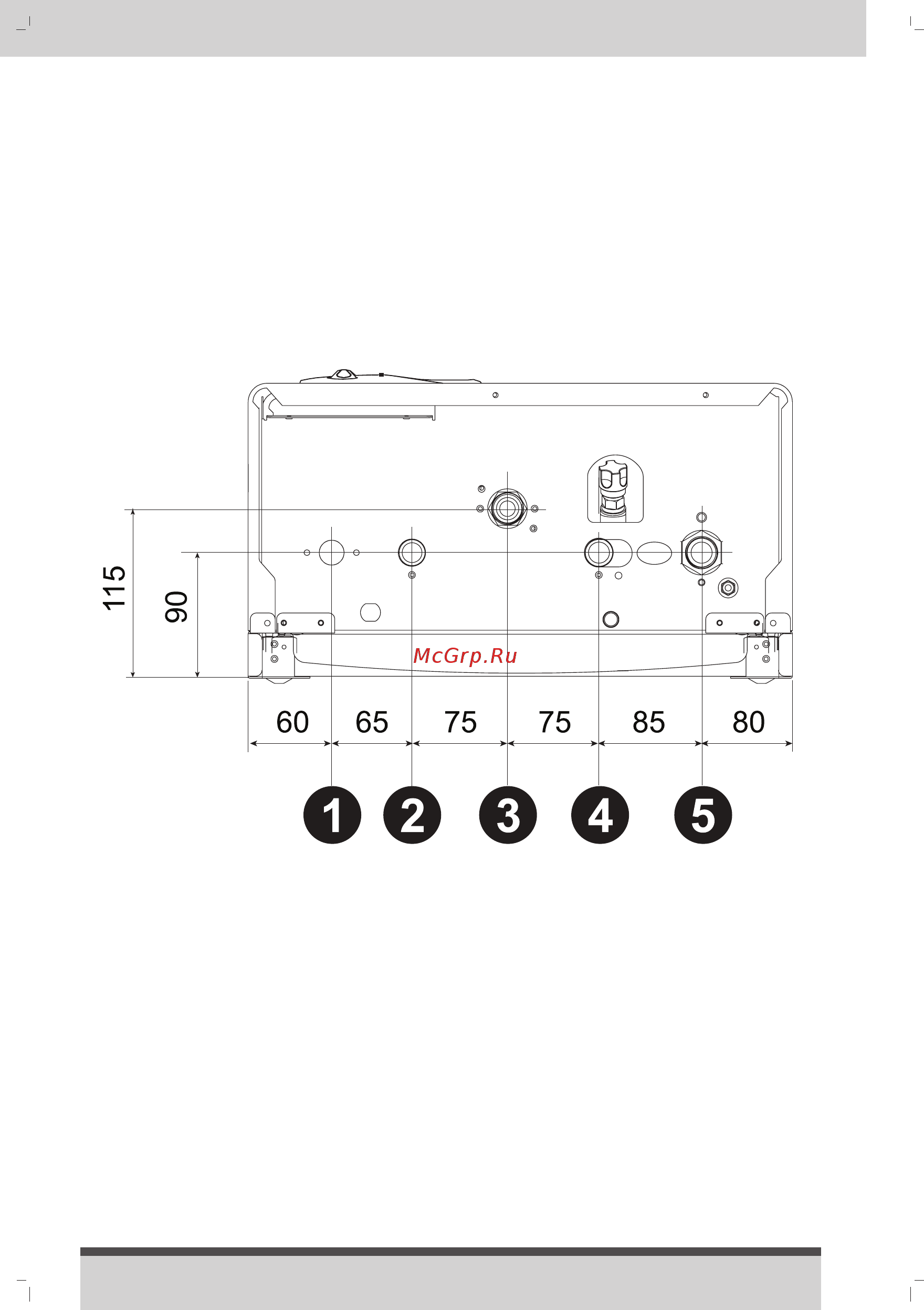

Рис.5.Присоединительныеразмерыкотлов
1ВыходОВ(подача)
2ВыходГВС
3Подключениегаза
4ПодачаХВС
5ВходОВ(обратка)
6.2. Гидравлические соединения
Сливное отверстие предохранительного клапана должно быть соединено с
канализацией для избежания попадания воды на пол в случае срабатыва
-
ния клапана при превышении давления в системе ОВ
В противном случае изготовитель котла не несёт ответственности за
причинение ущерба при срабатывании предохранительного клапана
