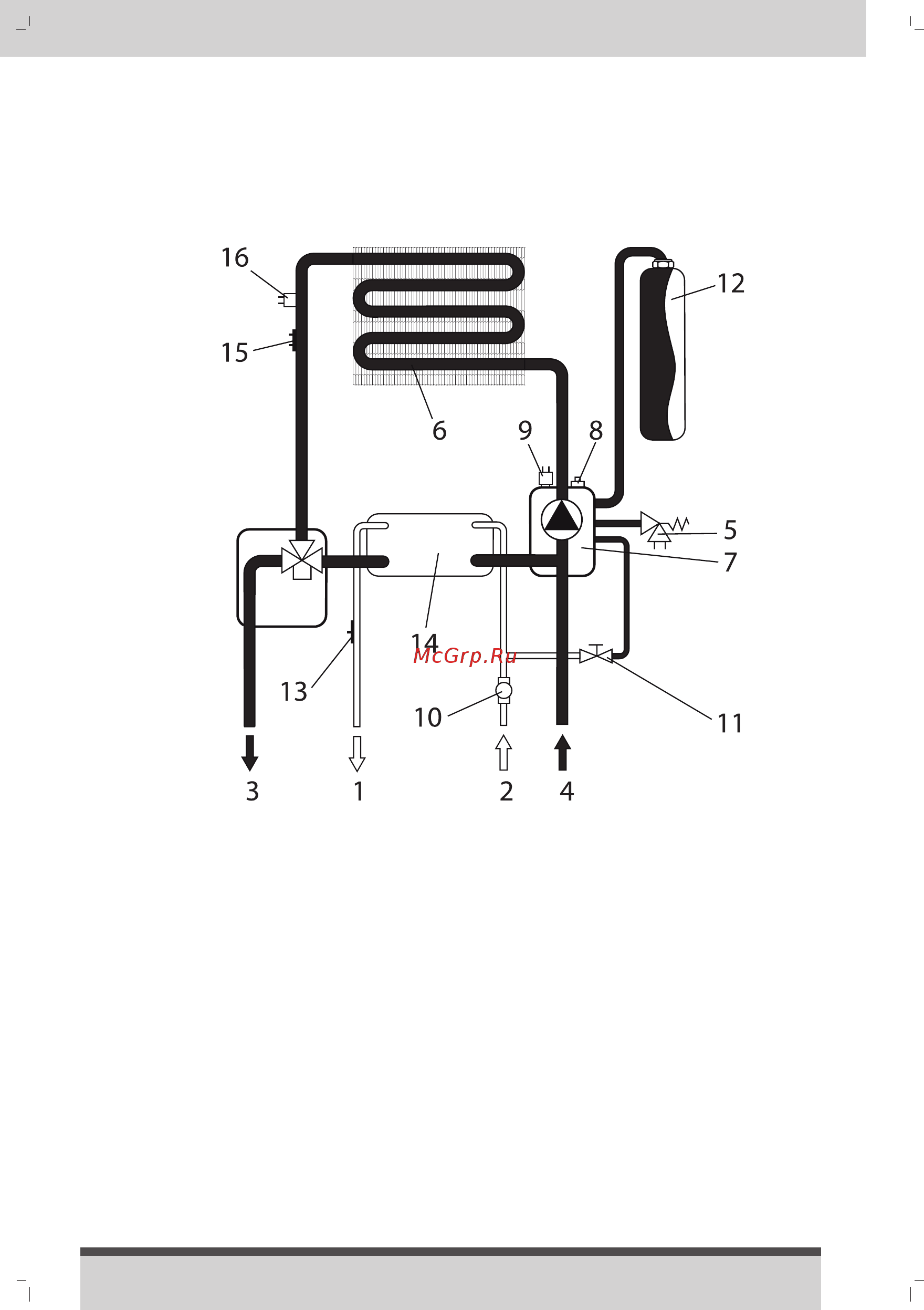

Рис.8.Гидравлическаясхемаотопительнойсистемы

(контурциркуляцииотопительнойводы).

1 Выходгорячейводы(ГВС) 10 Датчикпротока

2 Подачахолоднойводы(ХВС) 11 Кранподпитки

3 ВыходОВ(подача) 12 Расширительныйбак

4 ВходОВ(обратка) 13 Датчиктемпературыводы

5 Предохранительный(сбросной)клапан

 всистемеГВС

6 ТеплообменникОВ 14 ТеплообменникГВС

7 Циркуляционныйнасос 15 ДатчиктемпературыОВ

8 Воздухоотводчик

16 Предохранительныйтермостат

9 ДатчикдавленияОВ  (датчикпоперегревуОВ)

6.5. Гидравлические схемы работы котлов KOREASTAR BRAVO

6.5.1 Гидравлическая схема контура циркуляции отопительной воды.
