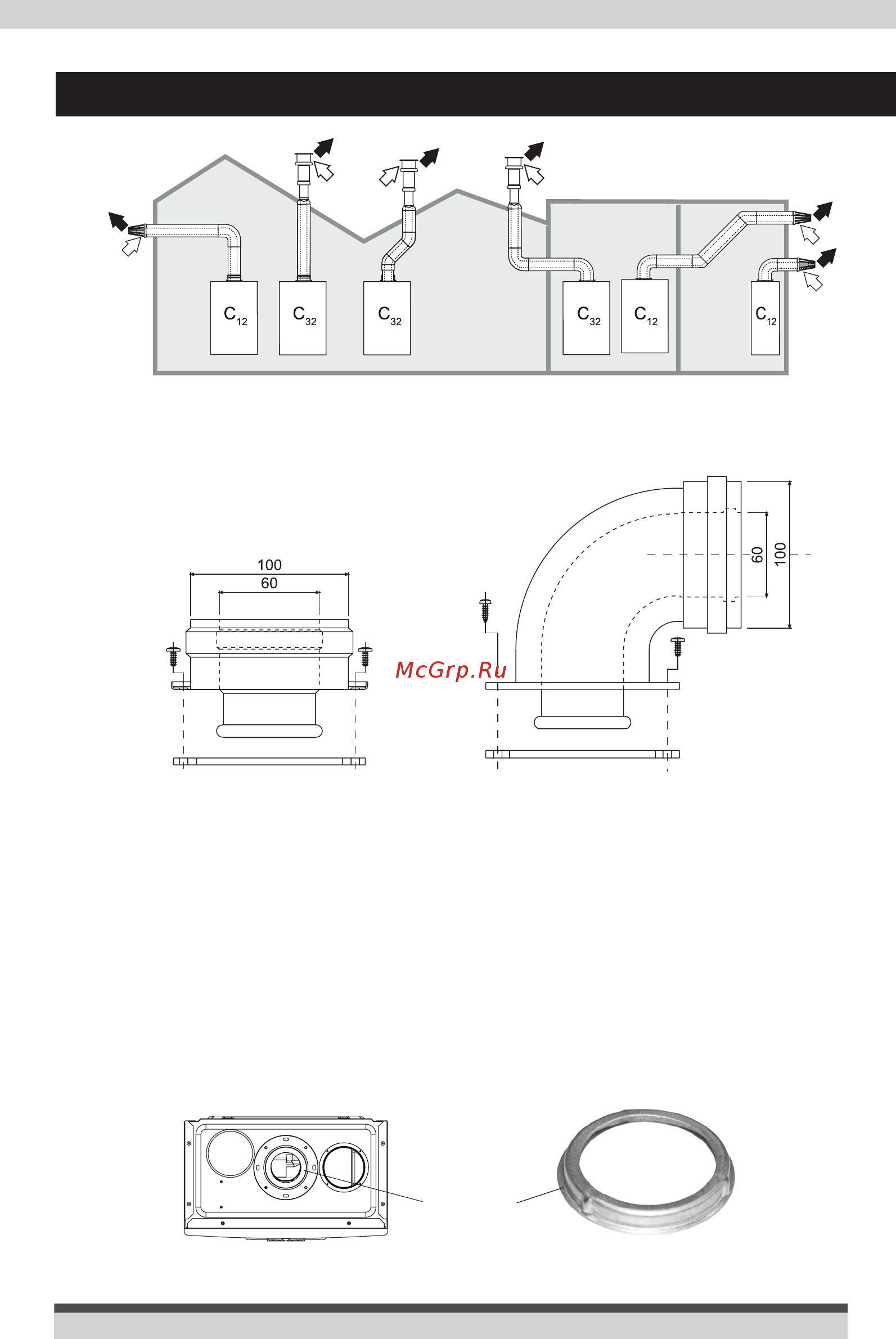

Рис. 8. Пример систем дымоудаления собранных с помощью коаксиаль-

ных труб.

Белой стрелкой обозначен приток воздуха, чёрной стрелкой

отвод продуктов сгорания

Рис. 9. Элементы присоединения коаксиальной системы дымоудале-

ния к котлу (элемент

выбирается в зависимости от типа используемой

системы дымоудаления).

Для коаксиального присоединения установите на котле один из элемен-

тов (см. рис. 9)

Перед тем, как приступать к монтажу, проверьте используемую диафрагму

(см. табл. 1). Максимальная длина коаксильного дымохода — 5 м.

Каждый элемент системы дымоудаления приводит к увеличению пнев-

мосопротивления дымохода и к уменьшению его максимальной длины

(см. табл. 2). Первое колено на котле в расчет не берется.

9.1. Коаксиальная система дымоудаления

Диафрагма

Рис. 10. Расположение диафрагмы
