6.4.3. Принципиальная электрическая схема

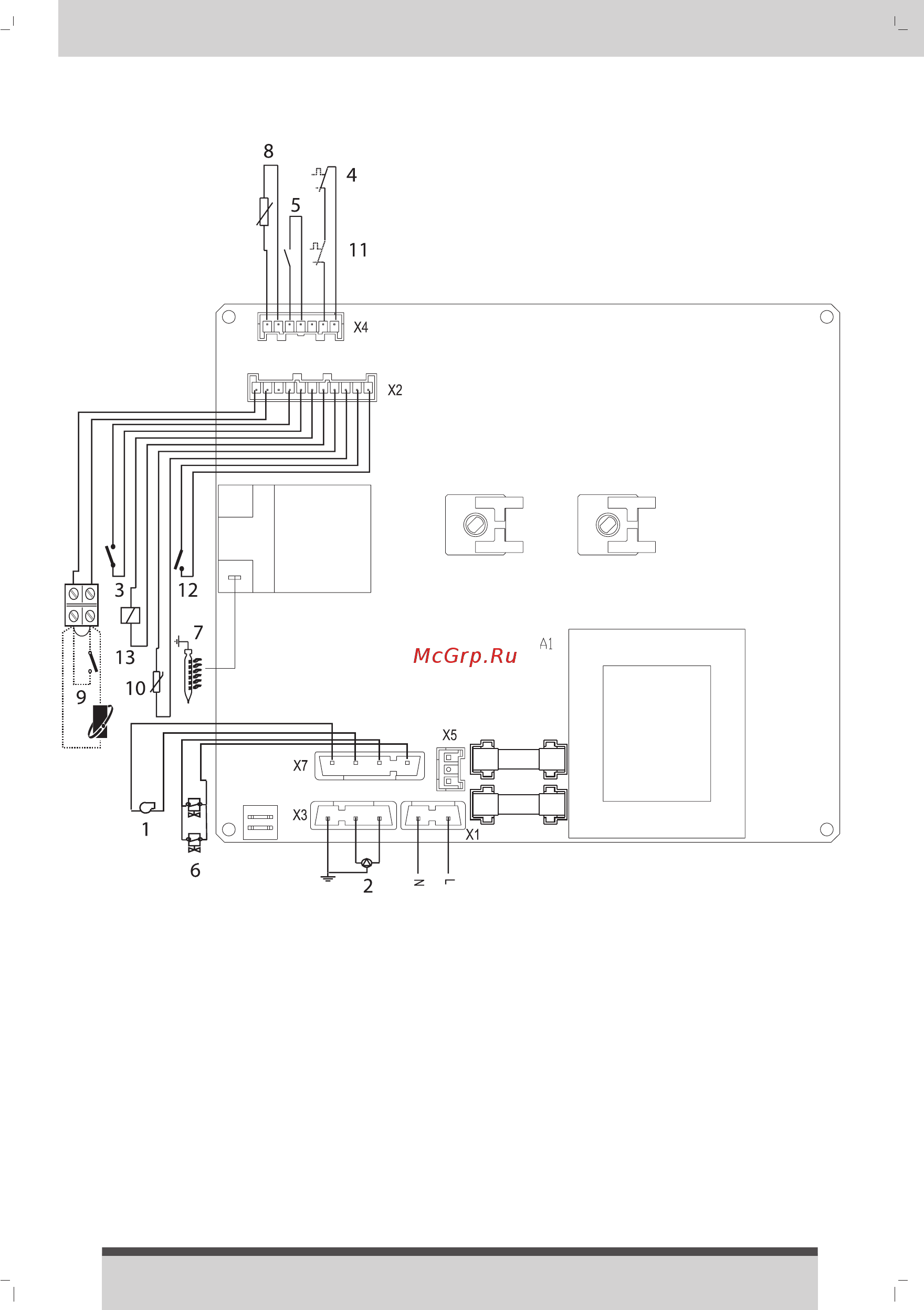

Рис.10. Принципиальная электрическая схема
1. Вентилятор (турбированные
версии котлов)
2. Циркуляционный насос
3. Датчик протока
4. Предохранительный термостат
(датчик по перегреву ОВ)
5. Термостат дымовых газов
6. Газовый клапан
7. Электрод розжига и ионизации
8. Датчик температуры ОВ
9. Комнатный термостат
10. Датчик температуры ГВС
11. Предохранительный термостат
(датчик по перегреву
ГВС)
12. Датчик давления ОВ
13. Модулирующая катушка
газового клапана
