11
365 445 535 630 720
845
580 630 580 610 670
A
B
C
10
55(49)
60
45
50
40
30
35
15
20
25

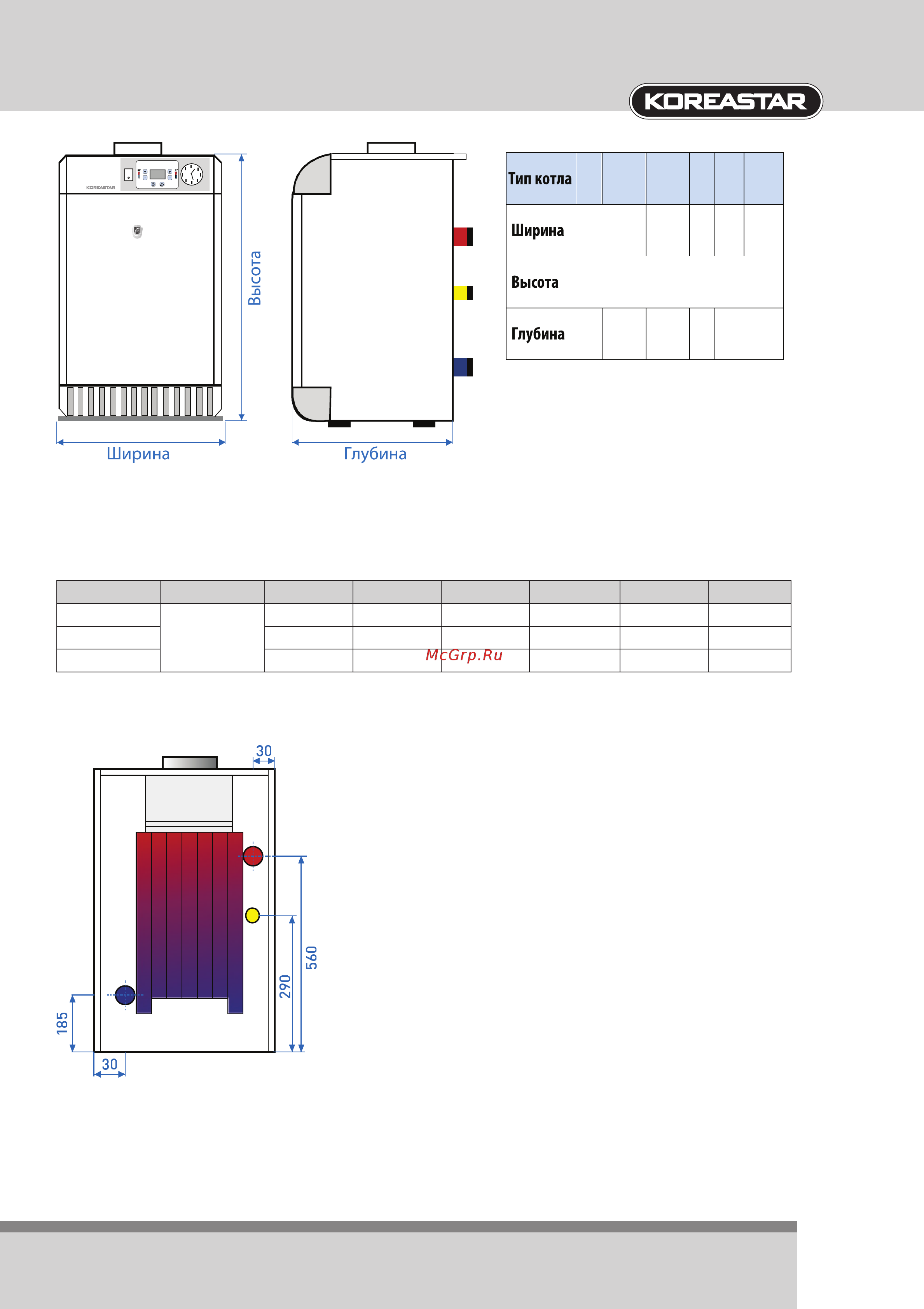

Рис. 4. Габаритные размеры.
Таблица 3. Габаритные размеры.
Ед. изм. 10 15, 20, 25 30, 35 40 45, 50 55, 60
Ширина
мм
365 365 445 535 630 720
Высота 845 845 845 845 845 845
Глубина 580 630 580 610 670 670
6.2. Гидравлические соединения.
B
C
A
A – Выход теплоносителя (подача)
B – Вход теплоносителя (обратка)
C – Подключение газа
Рис. 5. Присоединительные размеры.
мм
,
,
,
мм
мм
