4. Общая схема и основные элементы.

4.1. Общая схема и основные элементы котлов.

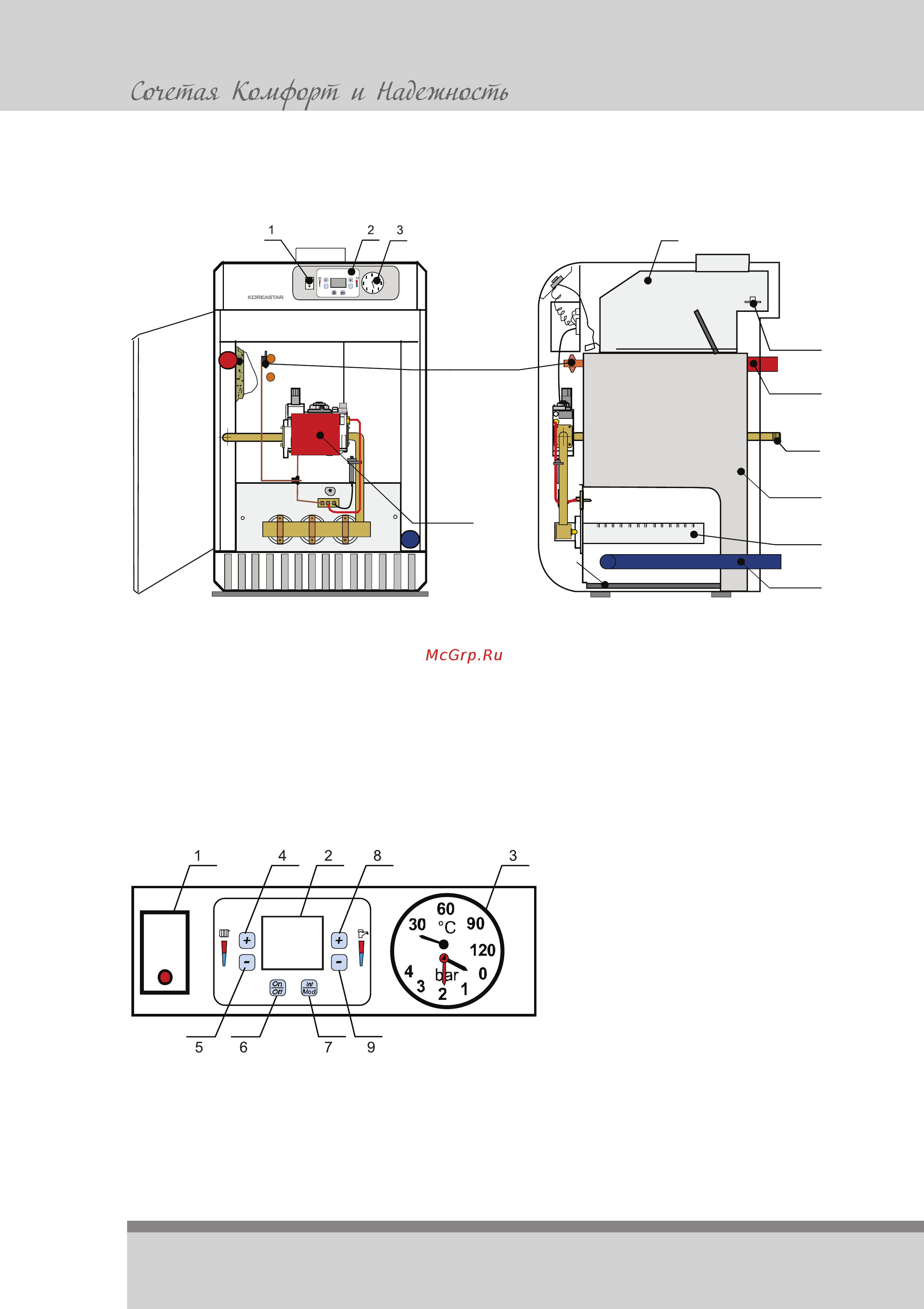

Рис. 1. Общий вид.

1. Главный выключатель.

2. Блок управления.

3. Термоманометр

4. Газовый клапан.

5. Аварийный термостат.

6. Термостат дымовых газов.

7. Подвод газа.

8. Обратка ОВ.

9. Подача ОВ.

10. Газовая горелка.

11. Прерыватель тяги.

12. Чугунный теплообменник.

4.2. Панель управления котлом

Рис. 2. Общий вид панели управления.

1. Главный выключатель.

2. ЖК-дисплей

3. Термоманометр

4. Кнопка повышения температуры теплоносителя

5. Кнопка понижения температуры теплоносителя

6. Кнопка «On/O»

7. Кнопка «Inf/Mod» для отображения параметров

работы котла

8. Кнопка повышения температуры ГВС

9. Кнопка понижения температуры ГВС
