6. МОНТАЖ КОТЛА

6.1 Котел устанавливается в отапливаемом помещении, соответствующем Пра-

вилам пожарной безопасности, с естественной вентиляцией и освещением. Темпе-

ратура воздуха в помещении должна поддерживаться в пределах от +15

С до +25

С.

6.2 Выбор места под установку котла производить в соответствии с указанием

мер безопасности, изложенными в разделе 4. Габаритные и присоединительные

размеры котла показаны на рис. 3.

6.3 Котел с дымовой трубой соединяется трубами с отводом, внутренний диаметр

соединительных труб должен быть на 1-2 мм больше диаметра дымового патрубка

котла. Трубы должны вставляться одна в одну по ходу движения продуктов сгора-

ния с нахлестом не менее 0,5 диаметра трубы. Соединения должны быть газоплот-

ными, а трубы изолируются термостойким теплоизоляционным материалом.

6.4

Устройство дымовой трубы должно отвечать следующим требованиям:

1) Дымоход к которому подключается котел, как правило, должен быть располо-

жен во внутренней капитальной стене здания.

При расположении дымохода в наружных стенах толщина кладки наружной стены

должна соответствовать указанной в табл.1

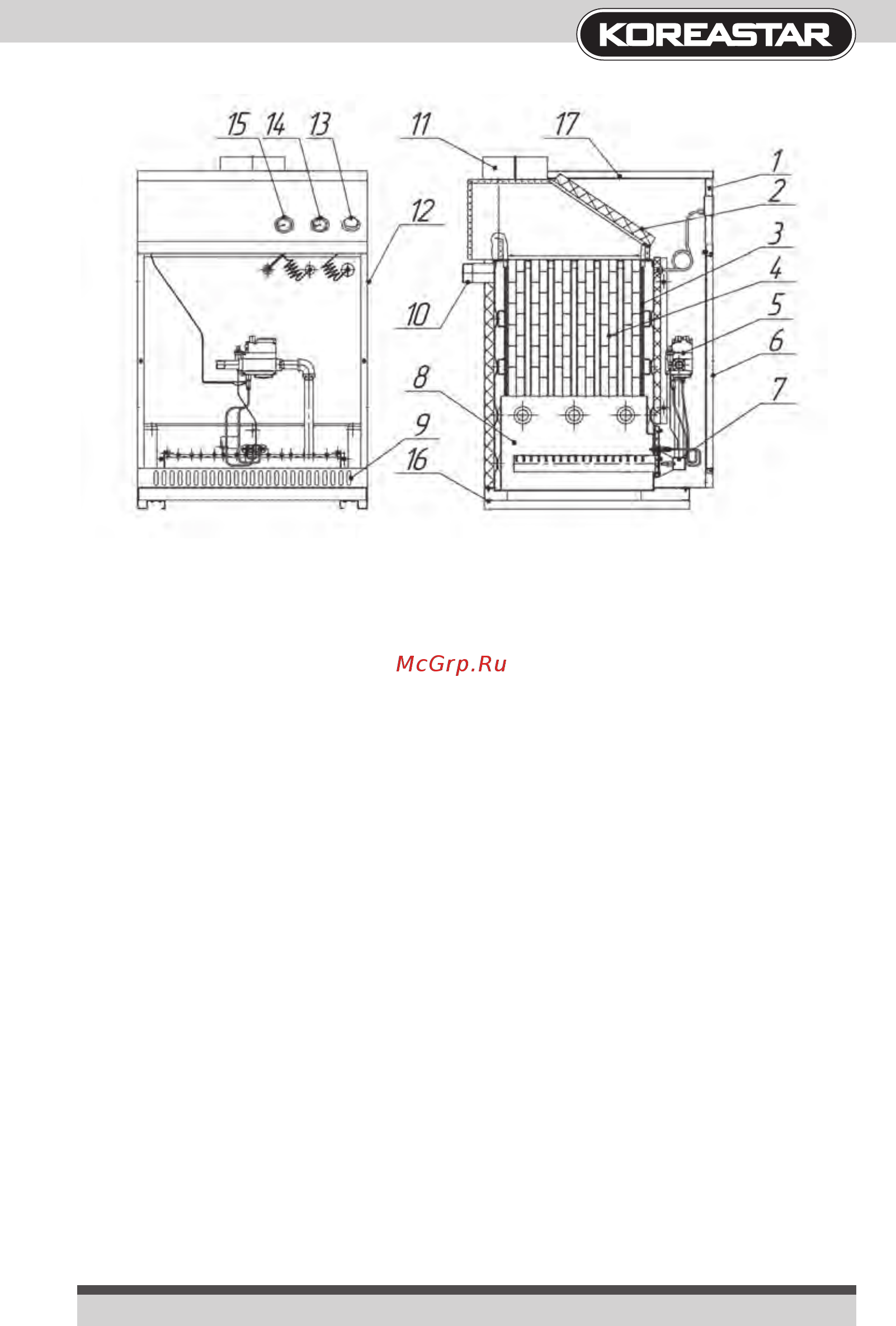

1 - панель приборная, 2 - теплоизоляция, 3 - теплообменник, 4 - турбулизаторы,

5 - клапан газовый, 6 - дверка, 7 - ГГУ, 8 - водоохлаждаемая топка,

- воздухозаборник, 10 - патрубок отопления, 11 - дымоход с тяго-

стабилизатором, 12 - обдицовка, 13 - регулятор температуры, 14 - указатель

температуры, 15 - манометр, 16 - основание, 17 - съемная крышка

Рис.1 Устройство котлов BURAN 70/80/90/100
