- обустройство трубы в стене не нарушает общее архитектурно-строительное решение
данного здания.
3. Описание основных требований к трубе типа "FE".

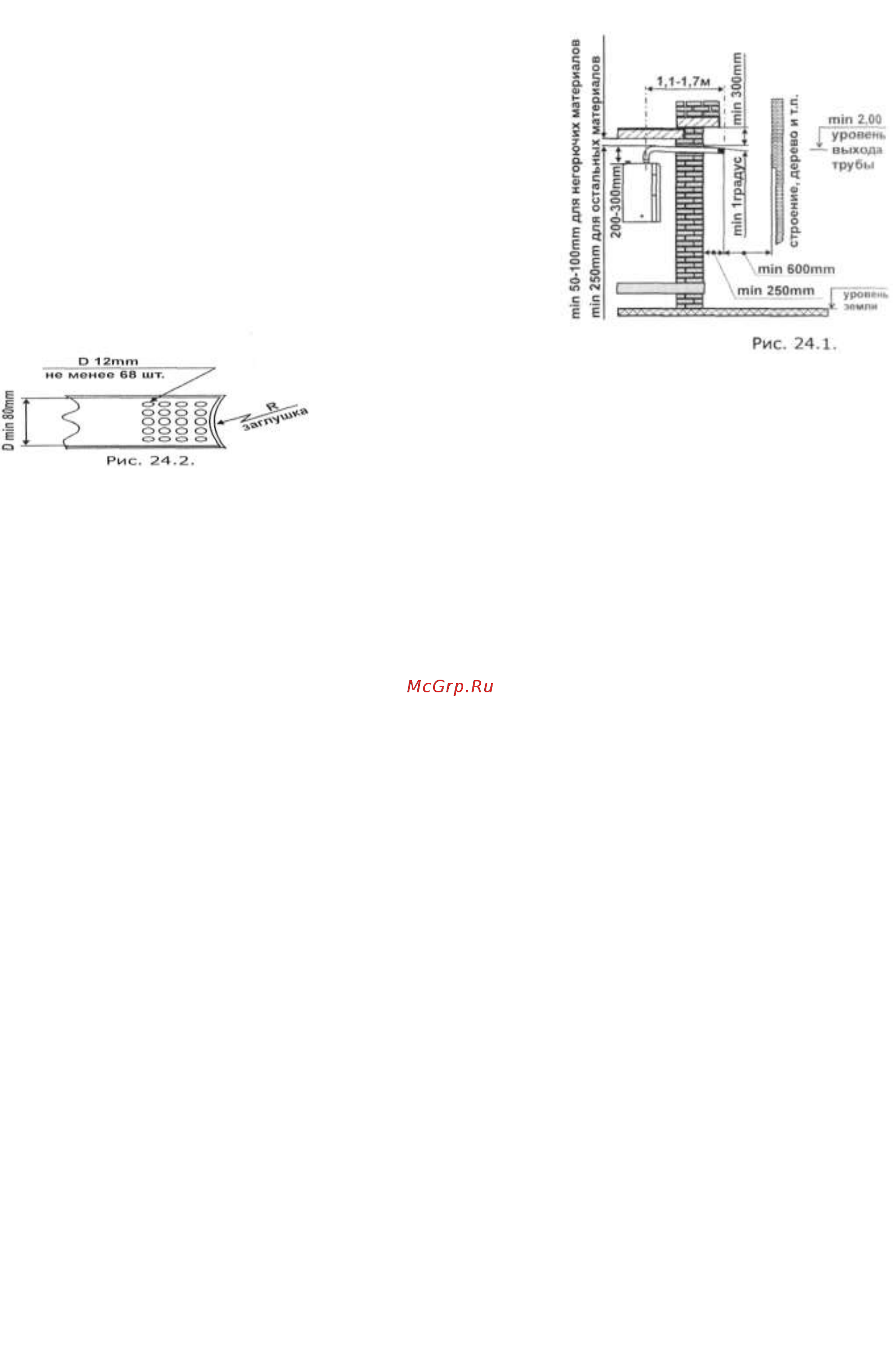

3.1. Условия конструктивного исполнения трубы типа
"FE" (Рис. 24.1.):
- длина горизонтальной части, 1,1-1,7м;
- высота вертикальной части идущей от котла до плавного изгиба
трубы, 200-300мм;
- один плавный поворот под углом 91градус. Такой поворот трубы с
отрицательным уклоном 3-5 градусов в сторону выхода продуктов
сгорания, предотвращает попадание конденсата в котел;
- диаметр, одинаковый с диаметром патрубка котла, предназначенного
для отвода продуктов сгорания, но не менее 80мм;
- рекомендуемый материал, для исполнения трубы,
- нержавеющая сталь, толщина не менее 0,7мм, или
- допускается, применение оцинкованной стали;
- воспринимаемая тепловая нагрузка трубой типа "FE":, не
менее 160°С.
3.2. Условия исполнения элементов конструкции для трубы типа "FE"
(Рис.24.2.):
- торец наружной части трубы оборудуется заглушкой,
плавно вогнутой внутрь трубы на 25мм;
- на плоскости наружной части трубы, отступив 10мм от
заглушки, выполняются отверстия диаметром Ø12мм,
расположенные равномерно по периметру поверхности трубы, в количестве не менее 68шт.;
- диаметр трубы по всей длине одинаковый;
- если труба выполнена из технологических элементов, то соединения этих элементов трубы должны быть
герметичными.
3.3 Условия монтажа трубы типа "FE" (Рис. 24.1.):
- котел устанавливается на стене, наружного ограждения здания, или на внутренней стене
здания, которая примыкает к стене наружного ограждения здания;
- вывод трубы дымохода осуществляется через стенку наружного ограждения здания в атмосферу;
- высоту отверстия в стене, относительно потолка из негорючих материалов следует принимать не менее 50мм. В
остальных случаях, после облицовки потолка негорючими материалами толщиной не менее З мм, такую высоту
следует принимать не менее 100мм, а при отсутствии облицовки из негорючих материалов, такую высоту следует
принимать не менее 250мм. Облицовка потолка негорючими материалами должна выступать за габариты трубы не
менее на 150мм с каждой стороны;
- расстояние отверстия в стене от примыкающей стенки, или иной строительной конструкции, выполняется в
соответствии с конструктивным обустройством этой трубы относительно котла, но не менее 130мм;
- между наружной поверхностью трубы, которая проходит в стене, и отверстием в стене необходимо
выполнить изоляцию из несгораемого материала, который рассчитан на температурные нагрузки более 160°С,
толщиной не менее 30мм для несгораемой конструкции, и не менее 70мм для других конструкций;
- отрицательный уклон трубы от котла к стене 3-5 градусов;
- крепление трубы на патрубке котла выполняется хомутом, зазор между патрубком и
трубой заполняется уплотнителем из асбестовой ленты;
- выступ наружной части трубы, не менее 250мм;
- минимальная высота от наружной части трубы дымохода до верхнего выступа конструкции здания не менее
300мм;
- минимальная высота от уровня земли до наружной части трубы дымохода, не менее 2,0м;
- минимальное расстояние от торца наружной части трубы дымохода до ближайшей наружной
конструкции, не менее 600мм;
- соединения трубы типа "FE" с котлом и стеной съемные, это необходимо для удобства ревизии тракта
дымохода.
4. Отвод продуктов сгорания с применением дымохода здания.
4.1. Отвод продуктов сгорания с применением дымохода здания применяется, если
отсутствуют условия, необходимые для обустройства трубы типа "FE", и дымоход здания
удовлетворяет всем эксплуатационным требованиям такой конструкции. (Рис.26.1.)
4.2. Расчеты дымохода здания выполняются по методике расчетов дымохода с естественной тягой, в связи с
принципиально другой схемой отвода продуктов сгорания из котла.
4.3. Котел, по принципу работы, относится к отопительному оборудованию периодического действия. При расчете
дымохода здания необходимо учитывать периодичность изменения температуры в дымоходе.
4.4. Котел, по условиям эксплуатации, может работать как в отопительный сезон, так и в летнее время. Учитывая
круглогодичную работу котла, необходимо расчеты дымохода здания выполнять отдельно для зимнего и летнего
сезонов, а выбор сечения дымового канала здания принимается по результату расчетов в пользу большего сечения.
4.5. Отвод продуктов сгорания от газового котла в дымоход здания следует предусматривать по обособленному
каналу. К одному дымоходу присоединяются не более двух котлов на одном или разных этажах здания. При
подключении к дымоходу двух и более котлов, требуется индивидуальный подход при выборе сечения канала
