стр. 6

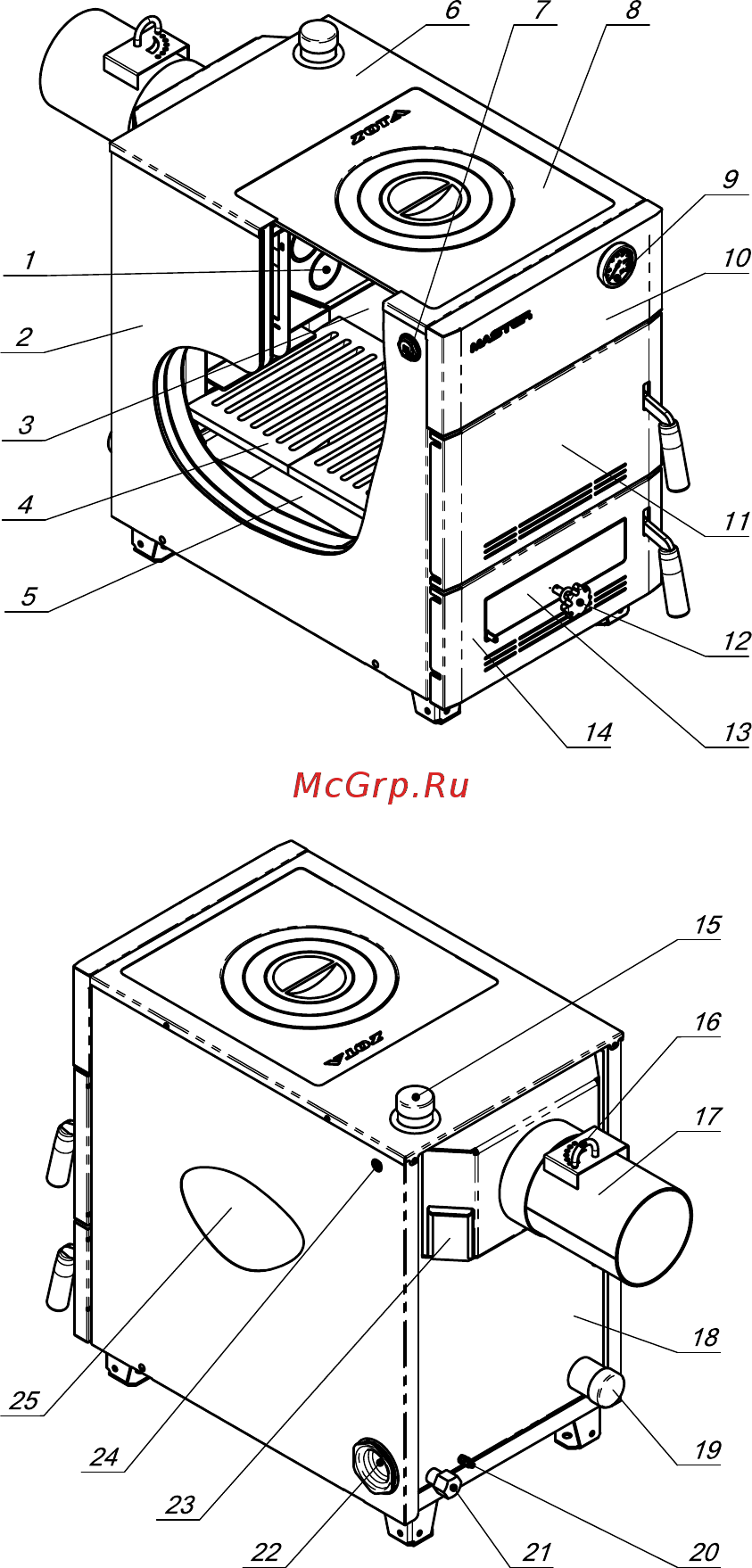

Рис.1 Конструкция отопительного аппарата
1 - Газоход
2 - Кожух боковой
3 - Òопка
4 - Колосник
5 - Зольный ящик
6 - Кожух верхний
7 - Заглушка отверстия
тягорегулятора
8 - Плита чугунная
9 - Òермометр
10 - Кожух передний
11 - Äверца загрузочная
12 - Ручка для регулировки
поднятия заслонки
13 - Заслонка подачи
первичного воздуха
14 - Äверца поддувальная
15 - Патрубок подачи
16 - Заслонка дымохода
17 - Äымоход
18 - Корпус котла
19 - Патрубок обратки
20 - Болт заземления
21 - Патрубок сливной
22 - Заглушка отверстия под
Блок ÒЭН
23 - Люк прочистной
24 - Отверстие под датчик
температуры
25 - Òеплоизоляция
