стр.8

5.4. Íа задней части  котла имеется патрубок обратной воды (17) G2”,

патрубоксливаводыизкотла(поз.18)G1/2”,и патрубки дляприсоеднения

насосарециркуляции (поз.22;23)G1”.

5.5.Êотелснабженавтоматикойдляподдержанияустановленнойтемпературы

теплоносителяи системойбезопасности отперегревакотла.Ðежимработы

котлаустанавливаетсянапанели пультауправления.Заводскиенастройки

пультауправленияобеспечиваютэффективноесгораниепеллет.Ïри необхо-

димости дополнительнойрегулировки режимовгорениянеобходимовызвать

сервисногоинженера.Ðасположение органовуправленияи  индикации на

переднейпанели пультауправленияпоказанонарисунке4.

5.6. Íа задней части  пульта управления расположен выключатель

питаниякотла(поз.1)Ðис.6,аварийныйтермовыключатель(9),разьемыдля

присоединенияциркуляционныхнасосов(поз.3;4;5),разьемдляподключения

сетевогошнура(поз.2),колодкапредохранителя8À(8),сальникдляввода

кабеля от пеллетной горелки  (поз. 6) и  сальники  (поз.7) для ввода

проводовотдатчиковтемпературы,приводовтермосмесительныхклапанов,

внешнеготермостатаи кабеляантеннымодуляGSM.

5.7.Ïеллетнаягорелкас приводом(рис.4)устанавливаетсянаправойили 

левойстенкахкорпусакотлавспециальноеокно.Íапротивоположнойстенке

устанавливаетсязаглушкас фланцевымподшипником,котораязакрывается

кожухом.Вариантустановки горелки налевойстенкекотлапоказаннарис.3.

Ïеллетнаягорелка служитдляавтоматическойподачи и горенияпеллет в

топкекотла.Ïеллетыизбункерашнековымприводом(поз.2),приводимым

вдействиеотэлектродвигателя(поз.3),подаютсявчашугорелки (поз.4)и 

при вращении ворошителя(поз.7)равномернораспределяютсяпотарелке

(поз.8).Ïодачапеллет осуществляется двумяшнеками с  разрывом между

ними чтообеспечиваетпожаробезопасностьи непозволяетпроникатьогню

вбункер.Äлясгоранияпеллет,взонугорениячерезотверстиявтарелке,

и  через трубки  вторичного воздуха (поз.6), подается воздух при  помощи 

электровентилятора(поз.10).Äляавтоматическогорозжигапеллетпри пуске

котлавчашеимеетсянагревательныйэлемент(поз.5).

5.8. В котел имеется возможность установить дополнительный модуль

управления Zota GSM-Pellet/Ñтаханов, который позволит контролировать

режимыгорения,изменятьтекущуюмощностькотла,температурутеплоносителя,

воздухавпомещении,получатьинформациюонизкомуровнепеллетвбункере,

оботключении электроэнергии,перегреветеплоносителя,низкойтемпературе

теплоносителя,высокойтемпературеуходящихгазовс помощьюмобильного

телефона. Ìодуль-GSM не входит в комплект поставки  и  приобретается

отдельно. Ñегоподробным описанием можно ознакомиться в паспорте на

модульуправления.

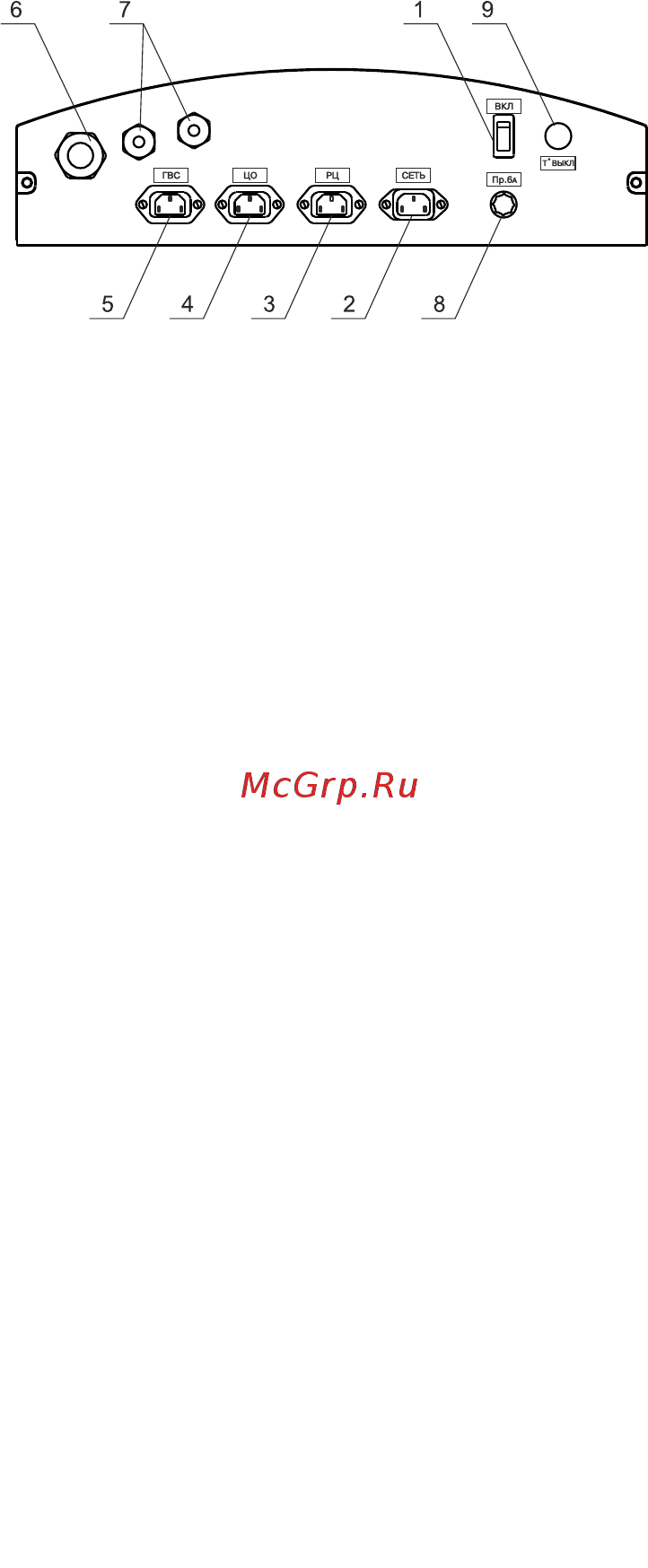

Ðèс.6Ðàспоëоженèеоргàновупрàвëенèянàзàднейпàнеëèпуëьтà

1 -Выключательпитаниякотла

2 -Ðазъемподключениясетевого

шнура

3  -Ðазъемнасосарециркуляции

4 -Ðазъемнасосаотопления

5 -ÐазъемнасосаГВÑ

6 -Ñальникдлявводакабеляот

пеллетнойгорелки

7 -Ñальникдлявводапроводовот

датчиковтемпературы

8 -Êолодкапредохранителя

9 -Àварийныйтермовыключатель
