11
EV 800; EV1000
EV1500; EV2000
R
Вход рециркуляции
G ¾”F
G 1 ½”F
TS1
Тепловой датчик 1
G ½”F
G ½”F
TS2
Тепловой датчик 2
G ½”F
G ½”F
TS3
Тепловой датчик 3
G ½”F
-
EE
Электрический подогреватель
G 1 ½”F
G 1 ½”F
T
Термометр
G ½”F
G ½”F
TR
Терморегулятор
G ½”F
G ½”F
CW
Вход холодной воды
G 1 ½”M
G 2”M
HW
Выход горячей воды
G 1 ½”M
G 2”M
L
Вход источника тепла
-
G 2”M
AV
Обезвоздушение
G ¾”F
G ¾”F
ІІІ. УСТАНОВКА И ПОДКЛЮЧЕНИЕ
ВНИМАНИЕ! УСТАНОВКУ НЕОБХОДИМО ВЬІПОЛНИТЬ ПРАВОСПОСОБНОМУ ТЕХНИКУ.
1. УСТАНОВКА
Водоподогреватели, для облегчения перевозки,
закреплены на индивидуальных транспортных
поддонах.
В случае, если водоподогреватель необходимо
установить в помещении с ровным полом и при ниской
влажности, допускается поддон не снимать.

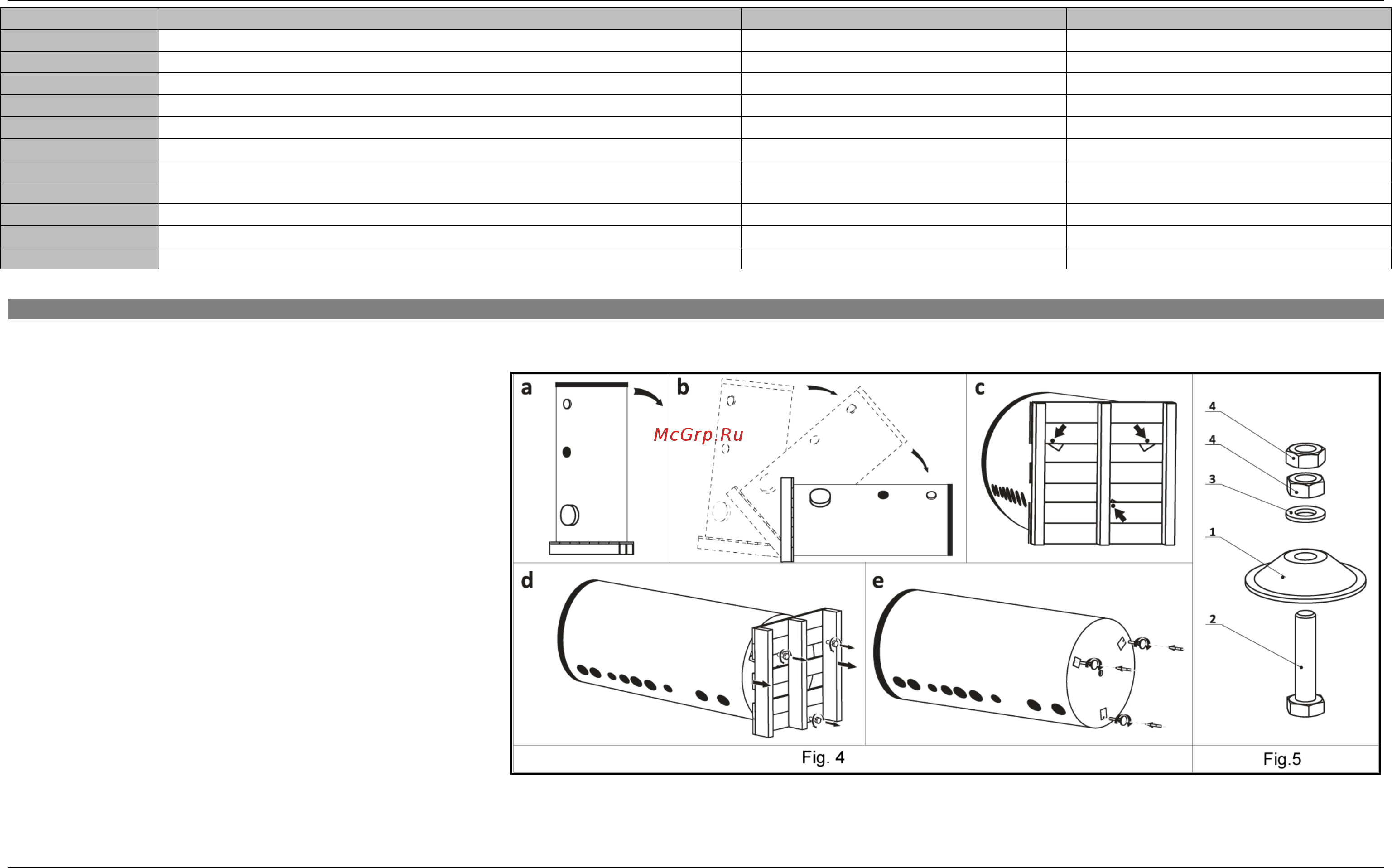

В случае, если необходимо снять поддон,
соблюдайте указанную ниже последовательность
действий (fig.4):
- Уложите прибор на пол в лежачее положение,
подложив какую-нибудь подстилку, чтобы не поранить
его поверхность. Раскрутите три болта, которыми
каркас поддона прикреплен к водоподогревателю.
- Прикрутите регулируемые пятки на места болтов.*
- Поставьте прибор стоймя и нивелируйте его,
регулируя высоту пяток*.
*В случае, если регулируемые пятки сборны,
соберите пятку, соблюдая указанную ниже
последовательность действий (fig.5):
- насадите часть 1 на болт 2, снятый с поддона;
- насадите шайбу 3, снятую с поддона;
- закрутите и хорошо затяните гайки 4.
ВНИМАНИЕ! Чтобы избежать причинения повреждений потребителю и / или третьим лицам в случаях неисправности в системе снабжения
горячей водой, необходимо установливать водоподогреватель в помещениях с гидроизоляцией пола и / или с дренажем в канализации.
