2. ПОДКЛЮЧЕНИЕ ВОДОПОДОГРЕВАТЕЛЯ К ВОДОПЕРЕНОСНОЙ

СЕТИ

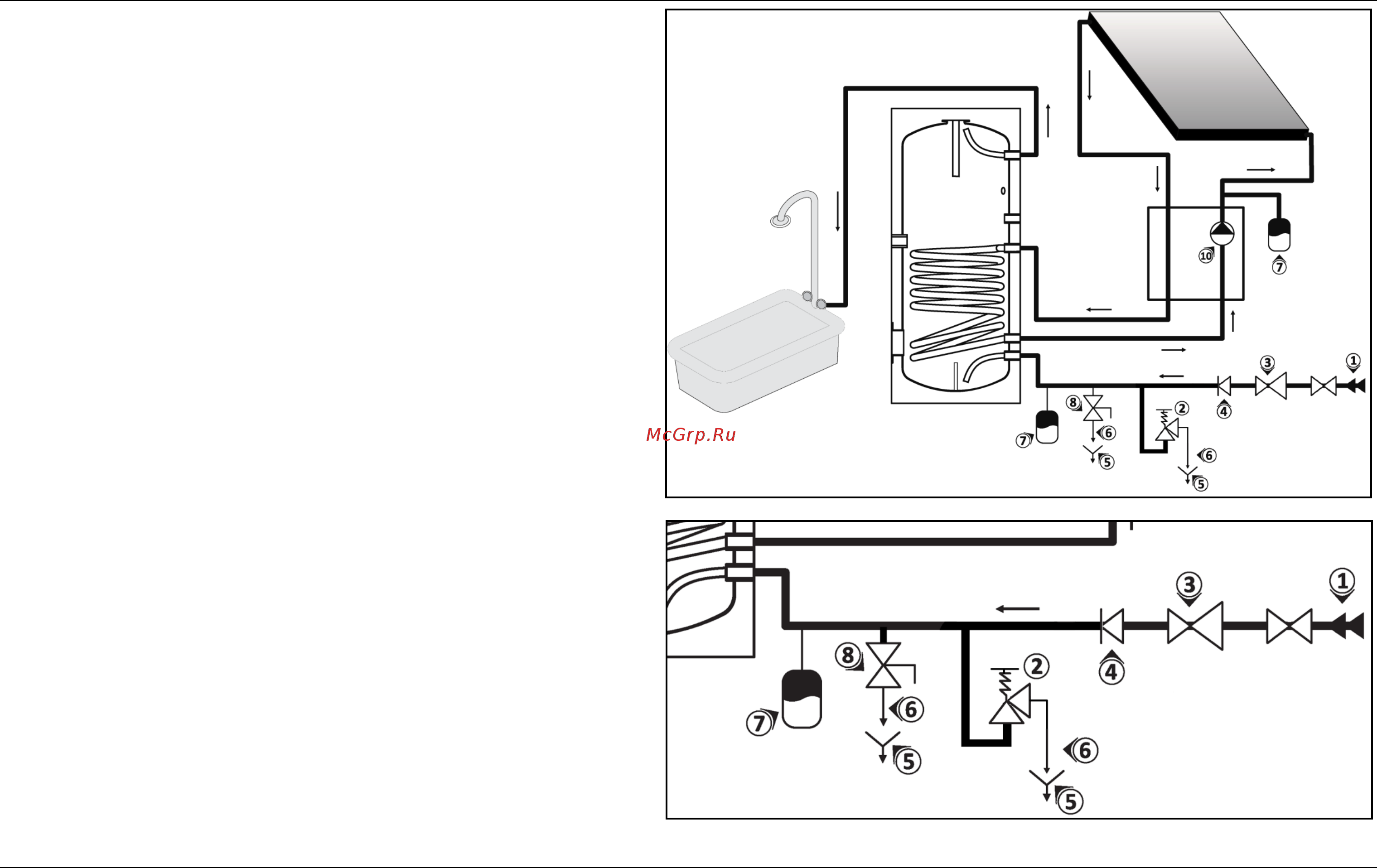

Для моделей с одним змеевиком – Fig. 6

Для моделей с двумя змеевиками – Fig.7

Для моделей без теплообменника – подключение осуществляется как

для моделей с одним или двумя теплообменниками, где:

1- входная труба; 2 – предохранительный клапан; 3 – редуцирующий

вентиль (если давление в водопроводе выше 0,7MPa); 4 – возвратный

клапан; 5 – связь к канализации; 6 – шланг; 7 – расширительный сосуд

(рекомендуется); 8 – дополнительный кран для опорожнения

водоподогревателя.

При подключении водоподогревателя к водопереносной сети

необходимо иметь в виду указательные цветные кольца и этикетки с

соответствующими знаками.

- Голубое кольцо и надпись „CW (I)” – вход холодной воды

- Красное кольцо и надпись “HW (H)” – выход горячей воды

- Черное кольцо и надпись „R” – рециркуляция

Установка предохранительного клапана, предоставляемого вместе

с водоподогревателем, обязательна!

Его необходимо ставить на вход холодной воды, в соответствии со

стрелкой на его корпусе, которая указывает направление движения

холодной воды. Не допускается устанавливать другой остановочной

арматуры между клапаном и прибором.

ВНИМАНИЕ! Наличие других (старых) возвратно-предохранительных

клапанов может привести к повреждению Вашего прибора. Их необходимо

устранить.

Если не будет необходимости в применении циркуляционной муфты

(обозначенной буквой „R”), муфт для термосонд (обозначенных буквами

TS1, TS2, TS3), муфты для подсоединения подогревательного элемента

(обозначенной буквами „TR”), то необходимо их закрыть плотно так, чтобы

вода не протекала, перед тем как наполнить водосодержатель водой.

В моделях без теплообменников (змеевиков) отверстие, обозначенное

буквами „AV”, предназначено для подсоединения устройства для

обезвоздушения водоподогревателя.

Наполнение водоподогревателя водой необходимо осуществить

следующим образом: открыть наиболее удаленный от прибора кран

горячей воды и кран подачи к нему холодной воды из водопереносной

сети. После наполнения водосодержателя прибора, из смесительного

крана должна пойти беспрерывная струя воды. Тогда этот кран

необходимо закрыть.

Фиг.6

Фиг.6а
