2. Подключите источник аудио сигнала (в т.ч. DVD, VDCR, CAMCORDER и PC) к

соответствующим аудио разъемам «L» (левый) и «R» (правый).

3. Подсоедините источник видео сигнала к разъему видео с помощью RCA кабеля.

4. Если источник видео сигнала имеет разъем SCART, Вы можете подключить источник сигнала к

телевизору с помощью SCART кабеля.

5. Подключите источник видео сигнала к S-Video разъему телевизора с помощью S-Video кабеля

(при условии что у источника сигнала есть S-Video выход).

6. Потключите DC адаптер к сети переменного тока, затем подсоедините 12 В выход телевизора к

входу адаптера.

7. При использовании телевизора в качестве монитора ПК подсоедините ПК к VGA выходу

телевизора при помощи соответствующего кабеля.

Подключение наушников

Телевизор оснащен разъемом для наушников. Подсоедините наушники к разъему и настройте

нужный уровень громкости. При подключении наушников аудио сигнал на динамики не подается.

Операции с экраном

Основные операции

1. Нажмите кнопку <POWER> на панели телевизора или на ПДУ, чтобы включить питание.

Индикатор загорится синим цветом. Нажмите кнопку <POWER> повторно, чтобы выключить

питание; в этом случае индикатор загорится красным цветом.

2. Настройки изображения, звука и канала можно сохранить перед тем, как телевизор будет

выключен. При следующем включении телевизор начнет работу с сохраненными настройками.

3. Нажмите кнопки <VOL-/+> для регулирования уровня громкости звука. Значение громкости

изменяется от 0 до 100.

4. Нажмите кнопку <SLEEP> для настройки времени спящего режима.

Операции с ТВ

1. Нажмите кнопку <TV/AV> на ПДУ, чтобы выбрать режим TV. После завершения поиска каналов

в левом верхнем углу появится цифра 1, обозначающая канал 1. Нажимайте кнопки <CH-/+>,

чтобы выбрать предыдущий или следующий канал. С помощью цифровых кнопок 0-9 можно

непосредственно выбрать номер нужного канала. Чтобы выбрать канал от 1 до 199 нажмите

кнопку <-/-->; на экране отобразится «-» или «--». Затем нажимайте цифровые кнопки 0-9, чтобы

ввести номер нужного канала.

2. Нажмите кнопку переключения между текущим и предыдущим каналами на ПДУ для

переключения между текущим и предыдущим каналами.

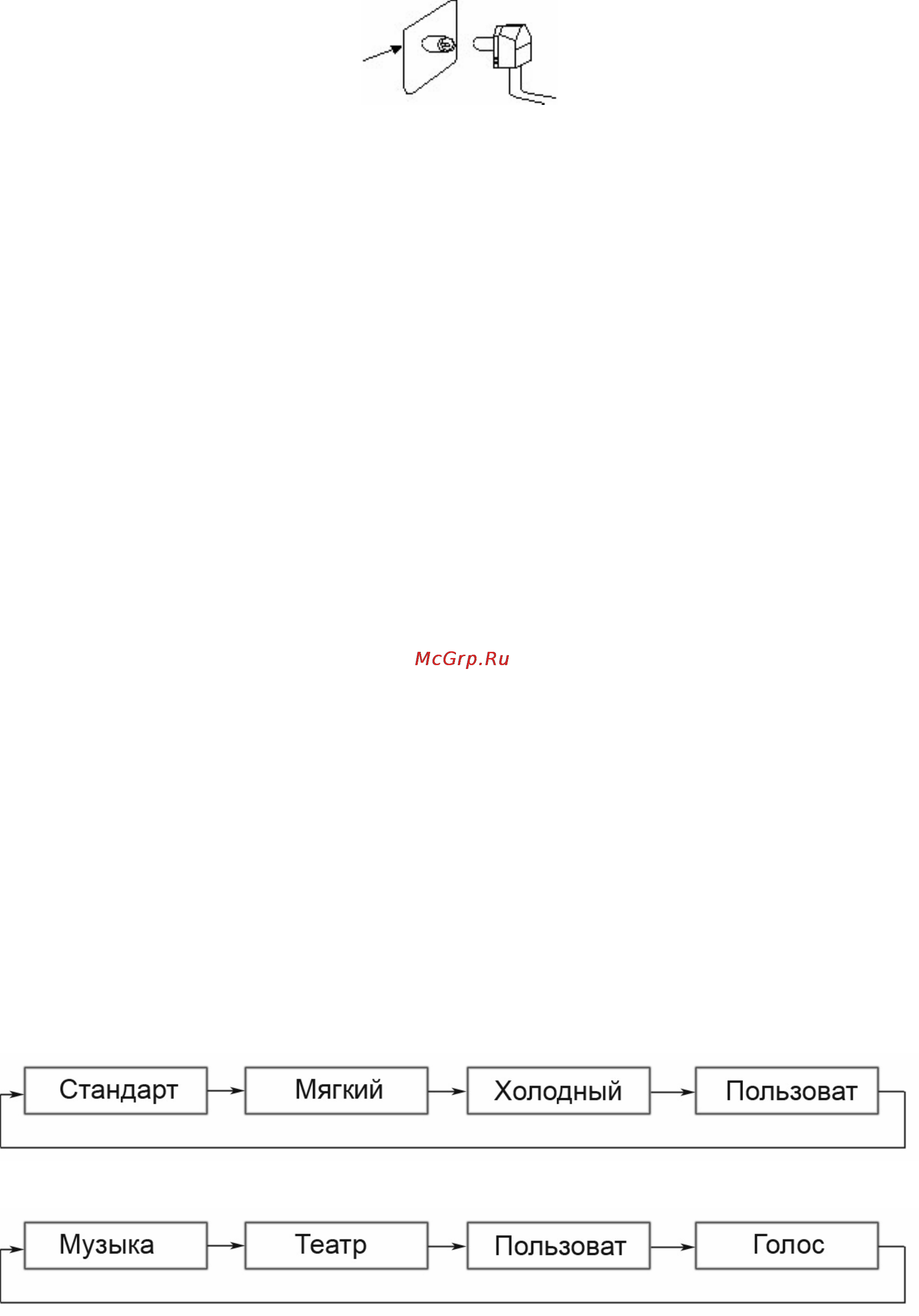

3. Нажимайте кнопку <PMODE> для передвижения по меню режимов изображения, состоящему из 4

следующих пунктов:

4. Нажимайте кнопку <SMODE> для передвижения по меню режимов звука, состоящему из 4

следующих пунктов:

5. Нажмите кнопку <MUTE> для отключения звука. Для включения звука нажмите эту кнопку

повторно.

Вход антенны

Коаксиальный кабель антенны (75 Ом)
