Цилиндрическая IP-камера - краткое руководство пользователя

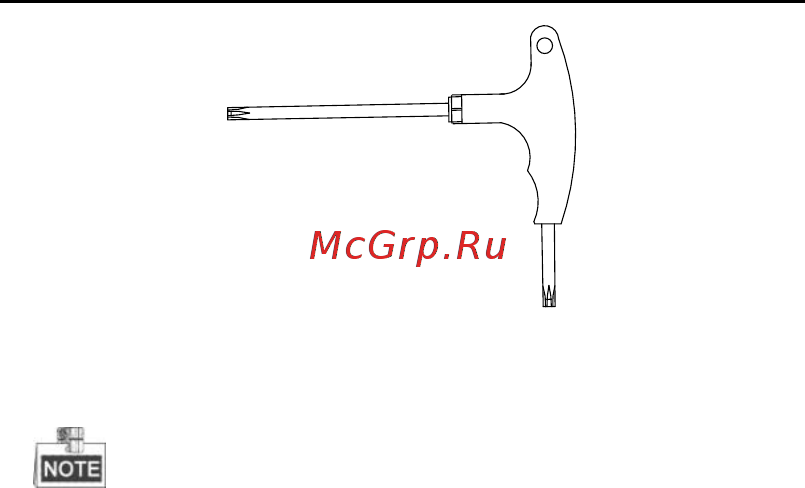

Рисунок 2-4 Ключ в комплекте

4. (Опционально) Установите гермоввод на сетевой интерфейс.

Если камера установлена на улице, Вы можете установить

гермоввод на сетевой кабель после завершения установки камеры.

1. Если сетевой кабель уже использовался, то снимите патч-корд.

2. Проложите сетевой кабель в следующей последовательности:

фиксирующая гайка, водонепроницаемое кольцо и тело

гермоввода.

3. Вставьте водонепроницаемое кольцо в тело гермоввода.

4. Установите патч-корд на сетевой кабель.

5. Зафиксируйте О-кольцо на сетевом интерфейсе камеры и

вставьте в него сетевой кабель.

6. Соедините сетевой интерфейс камеры с гермовводом и

затяните фиксирующую гайку по часовой стрелке.
