11
EUCERK: Руководство по эксплуатации Версия 1005

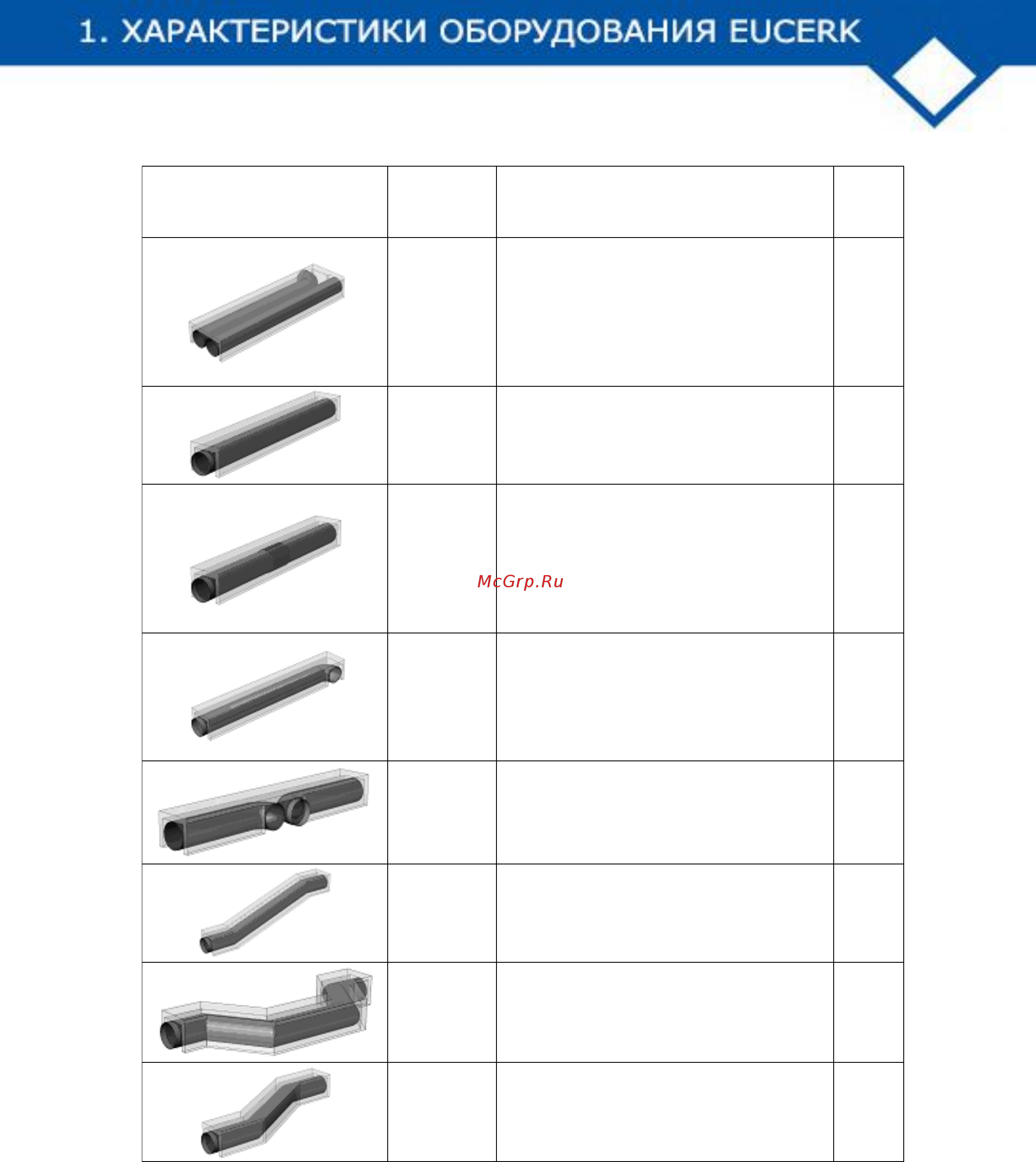

Taблица 1.2 Возможные стандартные модели (одинарные модели)
ОДИНОЧНАЯ МОДЕЛЬ
КОД
ОПИСАНИЕ
ВЕС
[кг]
CMCP3153
CMCP3156
CMCP8153
CMCP8156
Прямая модель с коленом
DX Длина 3 метра
DX Длина 6 метров
SX Длина 3 метра
SX Длина 6 метров
75
131
75
131
CMSL3153
CMSL3156
Прямая модель:
Длина 3 метра
Длина 6 метров
50
93
CMSG3153
CMSG3156
CMLB8153
CMLB8156
Moдель с соединением:
OR Длина 3 метра
OR Длина 6 метров
HT Длина 3 метра
HT Длина 6 метров
50
93
50
93
CMSC3153
CMSC3156
CMSC8153
CMSC8156
Moдель с коленом
DX Длина 3 метра
DX Длина 6 метров
SX Длина 3 метра
SX Длина 6 метров
54
97
54
97
CMST3153
CMST3156
Moдель “T”
Длина 3 метра
Длина 6 метров
54
97
Mодель со смещением вверх, вниз
Длина по заказу
Moдель OMEGA
Длина по заказу
Moдель с боковым смещением
Длина по заказу
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
