18
EUCERK: Руководство по эксплуатации Версия 1005
AA
SEZ. A-A
90
9,5
7,7
64

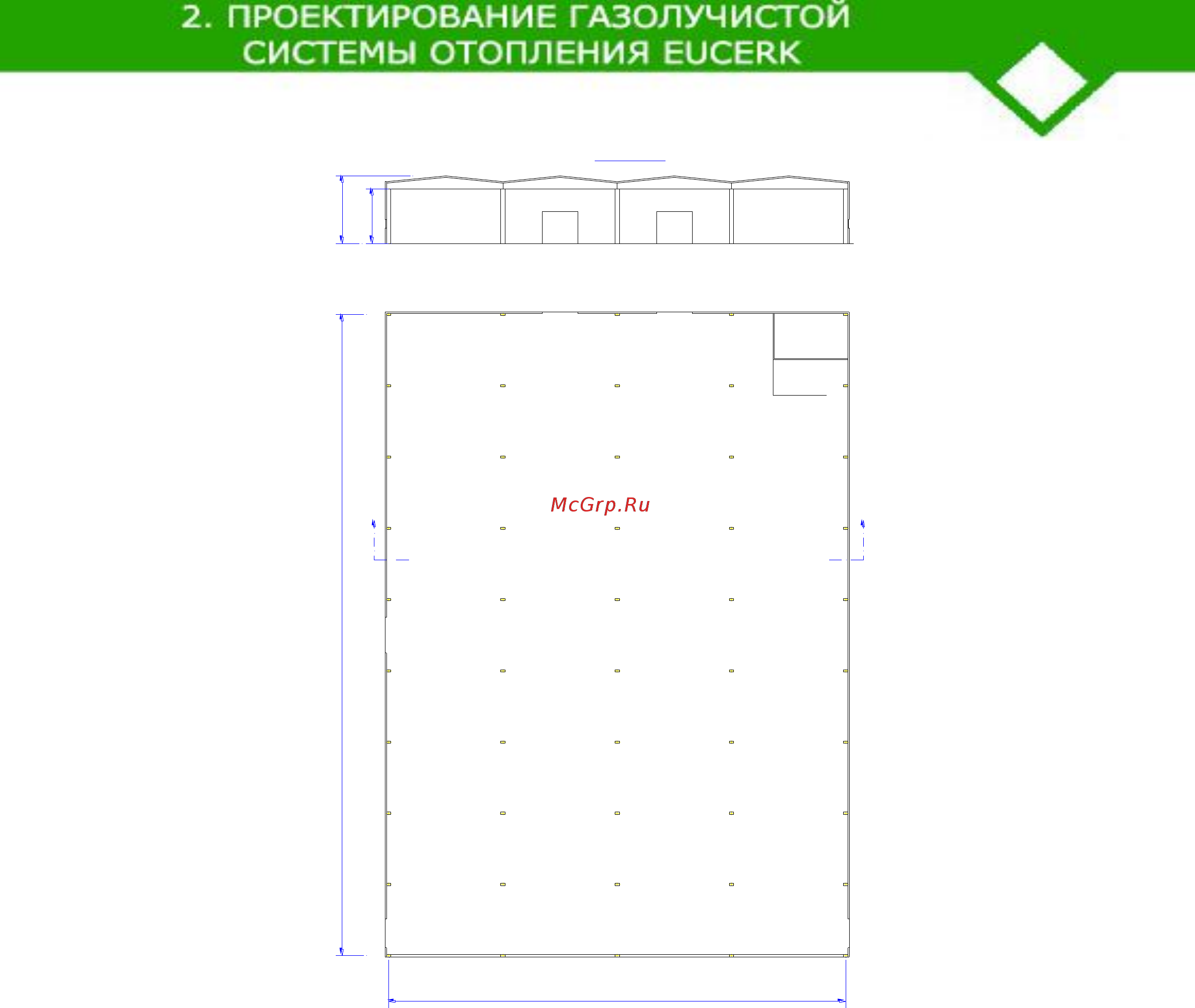

Рисунок 2.1 Промышленное помещение (отопление газолучистой системой EUCERK)
Чтобы гарантировать отопление всего помещения с оптимальным уровнем комфорта,
нужно разделить площадь на 5 частей, обслуживаемых пятью горелками.
На основе Таблицы 1.3 с техническими данными оборудования CARLIEUKLIMA и
устанавливаемой мощностью, полученной из теплорасчета, выходим на модель EUCERK
168.
Фактическая длина каждой линии с двойной трубой - 87 м. Нужно учесть также
соединительное колено на 180°, добавляется длина - 3 м, что ведёт к общей длине
линий - 90 м.
Из графиков 1.8, 1.9, 1.10, получаем производительность (кВт/м) оборудования с
двойной трубой равную 1,87 кВт/м и среднюю излучаемую температуру – примерно
205°C.
Из графика 1.11 определяются интервалы между трубами и стенами, эти величины будут
потом сопоставлены с фактическим распространением излучения.
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
