Отложите крышку батарейного отсека и батареи в сторону.

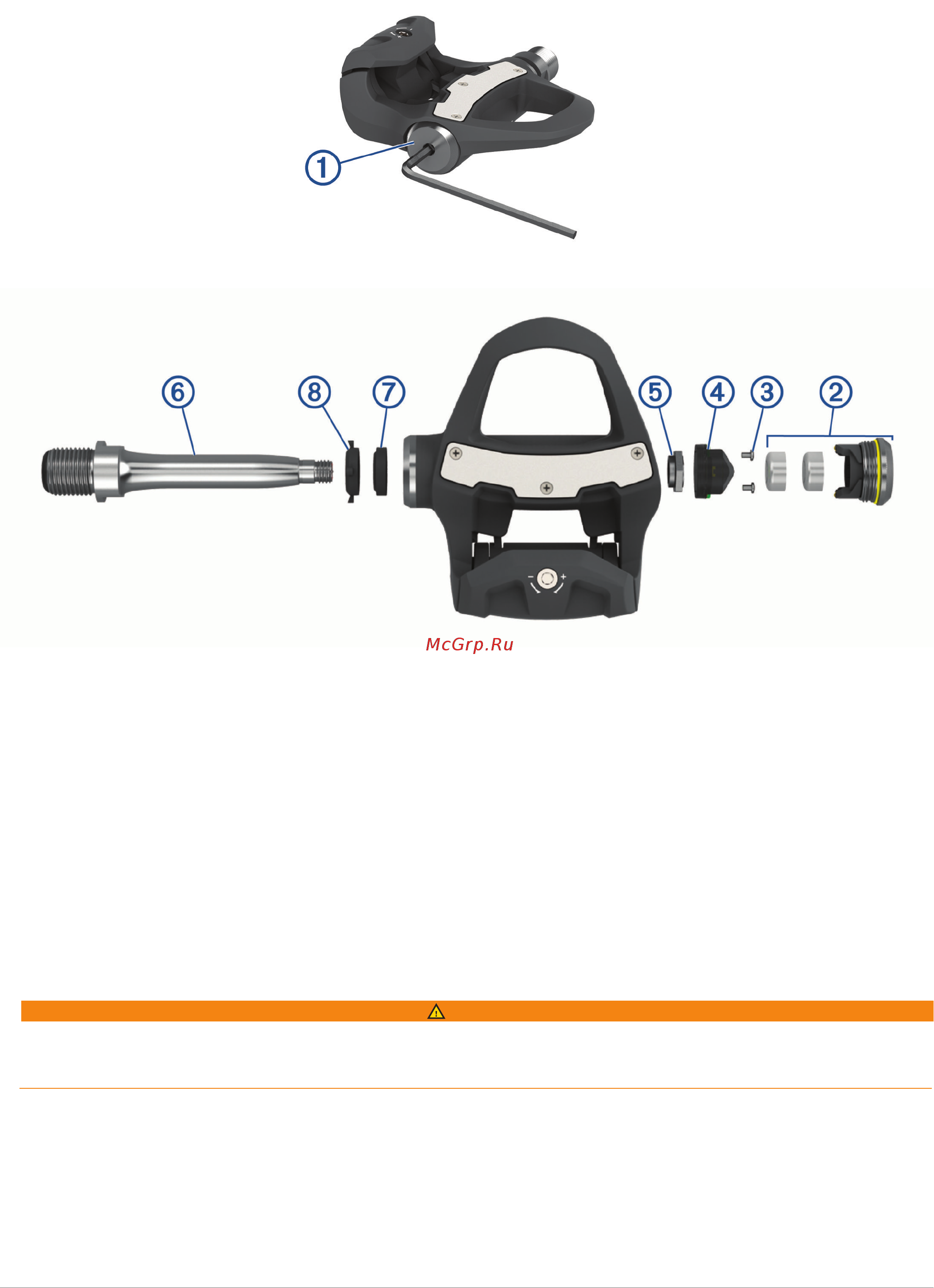

4 С помощью малой крестовой отвертки (PH 00) снимите два винта с внутренней части батарейного держателя .

5 Извлеките батарейный держатель.

6 Надежно удерживая срезы под ключ с помощью ключа для педалей, открутите гайку ступицы с помощью торцевого ключа 12 мм.

ПРИМЕЧАНИЕ: На правой педали – черная гайка ступицы и обратная резьба. На левой педали – серебристая гайка ступицы.

На оси левой педали на срезах под ключ имеется линия.

7 Извлеките ось из корпуса педали.

8 Снимите внутреннюю прокладку и внешнюю прокладку с корпуса педали.

ПРИМЕЧАНИЕ: Обе прокладки имеют коническую форму, соответствующую клиновидной форме оси.

9 Удалите старую смазку со всех компонентов.

10 Вставьте внутреннюю прокладку в корпус педали.

Необходимо вжать прокладку, чтобы она находилась на одном уровне с подшипником.

11 Наденьте внешнюю прокладку на ось.

12 Нанесите смазку на внутреннюю часть подшипника в корпусе педали.

13 Нанесите слой смазки на ось.

14 Вставьте ось в корпус педали.

15 Установите на место гайку ступицы.

16 Надежно удерживая срезы под ключ с помощью ключа для педалей, затяните гайку с помощью торцевого ключа 12 мм.

➂

➃

➄

➅

➆ ➇

ВНИМАНИЕ

Компания Garmin рекомендует использовать момент затяжки 7 фунт-сила на фут (10 Н-м). Недостаточно затянутая гайка

может привести к отделению педали во время поездки, что может стать причиной поломки оборудования или серьезных

травм вплоть до смертельного исхода.

17 Установите на место батарейный держатель и два винта.

18 Установите на место батареи и крышку.

ПРИМЕЧАНИЕ: Будьте внимательны – не повредите и не потеряйте уплотнительное кольцо.

19 С помощью шестигранного ключа 4 мм затяните крышку батарейного отсека.

Светодиодный индикатор на педали один раз мигнет красным светом.
