40
BN, BF и BS в зависимости от вышеупомянутых параметров (по ре-
зультатам лабораторных испытаний).
Во избежание чрезмерного увеличения относительной влажности воз-
духа (N), которое приводит к конденсации влаги и намоканию воздуш-
ных фильтров (F,S), температура воздуха t перед распределительными
трубками не должна опускаться ниже заданного значения t
min
.
Максимальный массовый расход пара - наиболее важный параметр
для определения расстояния, на котором возможна конденсация пара
- зависит от размеров раздающего патрубка (см. стр. 26).
Термины, используемые при определении расстояния, на котором
возможна конденсация пара
Пример при режиме работы на
наружном воздухе:
Скорость воздуха
w = 3 м/с
Температура воздуха перед увлажни-
телем
t = 13°C
Повышение влажности
∆x = 6 г/кг
Ближайшее препятствие - фильтр тон-
кой очистки F
Ρезультат
Минимально допустимое расстояние до
препятствия (см. схему): B
F
≅ 2,3 m
B
N
φ
> 100%
φ
< 100%
φ
< 90%
φ
< 80%
B
F
B
S
B
M

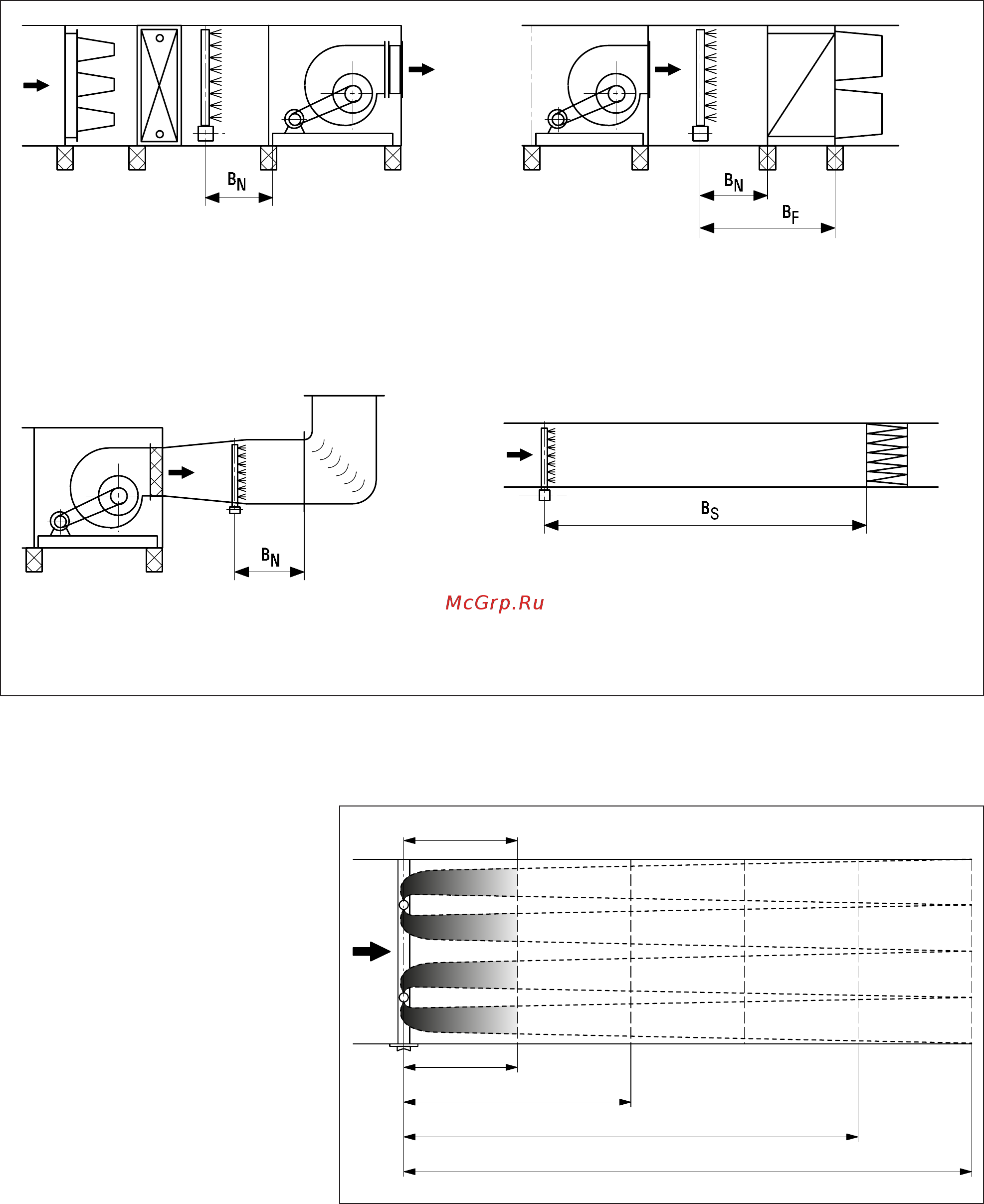

Рисунок 2 Увлажнитель установлен выше по потоку от
вентилятора. Препятствие, расположенное
ниже по потоку - вентилятор
Рисунок 3 Увлажнитель установлен ниже по потоку от
вентилятора. Препятствия, расположенные
ниже по потоку - шумоглушитель и фильтр
тонкой очистки
Рисунок 4
Увлажнитель установлен ниже по потоку от
вентилятора в воздуховоде. Препятствие,
расположенное ниже по потоку - колено
Рисунок 5 Увлажнитель установлен в воздуховоде. Пре-
пятствие, расположенное ниже по потоку - воз-
душный фильтр
Зона раздачи пара
Минимально допустимое расстоя-
ние до обычных препятствий
Минимально допустимое расстояние до фильтров тонкой очистки
Минимально допустимое расстояние до измерительных приборов
Минимально допустимое расстояние до измерительных приборов
