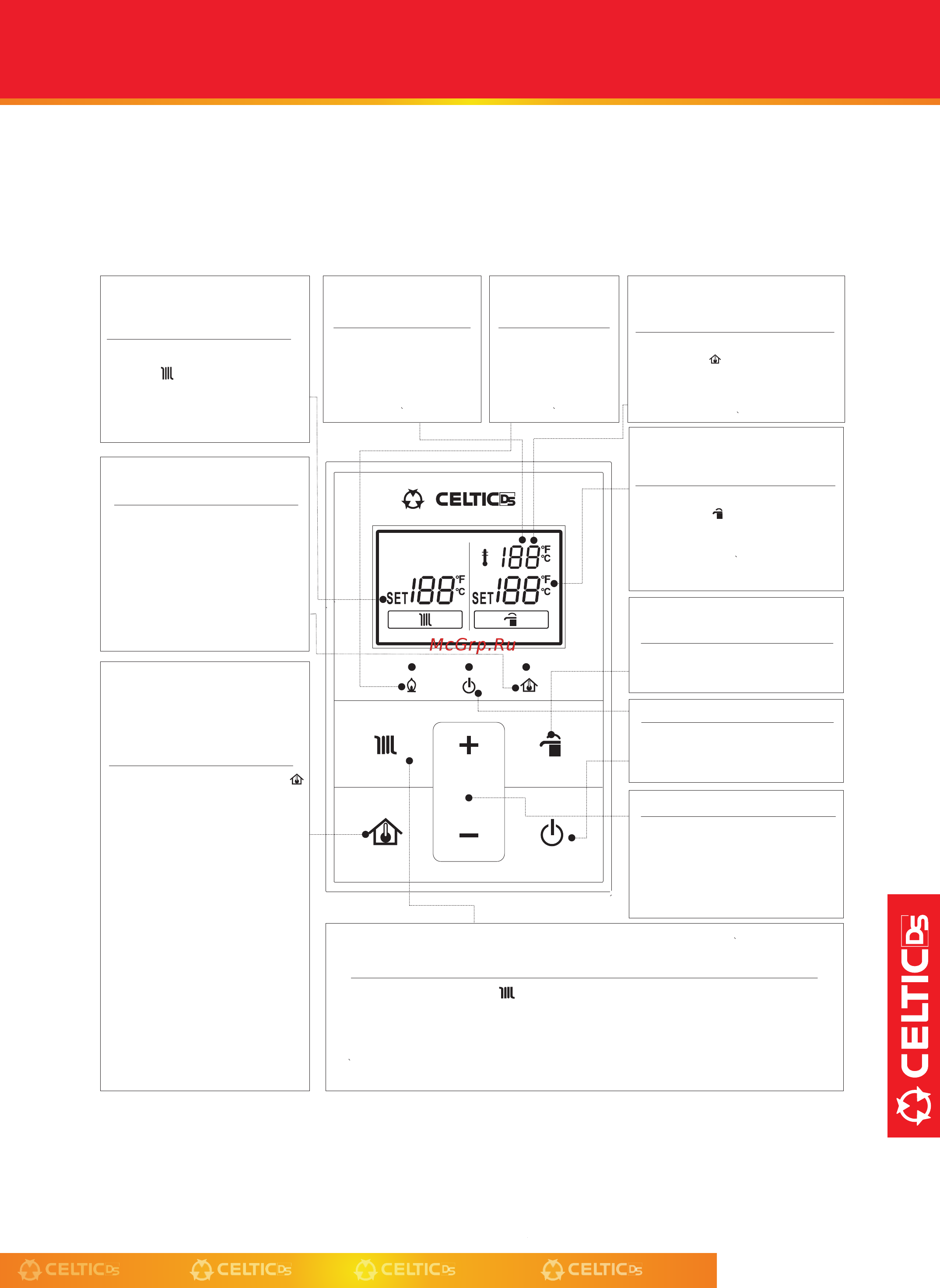

ПУЛЬТ УПРАВЛЕНИЯ КОТЛА DSR-220 RH
Индикатор комнатной
температуры светится
при включении
режима работы котла
по комнатной
температуре
Индикатор
комнатной температуры
Клавиша выбор « ЗИМНИЙ»
режимов работы котла
ЛЕТНИЙ/
При нажатии клавиши один раз котел переходит в «ЗИМНИЙ»
режим и в окне-индикаторе установки температуры конура
отопления. Клавишами +или- Вы можете установить желаемую
температуру в контуре отопления в диапазоне 40°С-80°С. При
нажатии второй раз котел переходит в«ЛЕТНИЙ »режим при
котором котел работает только на производство горячей воды
Клавиши +или-
Клавишами + или – в зависимости
от выбора режимов работы
котла производится установка
желаемых температурных
режимов контура отопления,
комнатной температуры или
подготовке горячей воды
Питание
Индикатор питания светится
только при наличии электро-
питания котла и при включенной
клавише
Клавиша выбора уровня
температуры при
подготовке горячей воды
Выбор горячей воды
(высокую(HI) или низкую
(LO)температуру)
Окно-индикатор
установки степени
нагрева горячей воды
При нажатии клавиши
со знаком в окне-
индикаторе отображается
степень нагрева горячей
воды (высокий -HI или
низкий -LO)
Окно-индикатор
установки температуры
в контуре отопления
При нажатии клавиши со
знаком в окне-индикаторе
отображается устанавлива-
емая температура
в контуре отопления (°С )
При
неисправностях
мигает
Лампочка
загорится
только при
горении
При нажатии клавиши
со знаком в окне-
индикаторе отображается
устанавлеваемая
комнатная температура(°С)
Клавиша выбора
режима
работы котла от
установленной
комнатной температуры
При нажатии клавиши
один раз, котел переход-
ит в режим работы от
установленной
комнатной температуры
и в окне-индикаторе
установки комнатной
температуры
отображается текущая
температура в комнате.
Клавишами +или- Вы
можете установить
желаемую температуру
в комнате
( в диапазоне 10°С-40°С)
DSR-220RH
Окно-индикатор
горение
Окно индикатор
кода ошибок
установки комнатной
температуры
Окно индикатор
46
